Кислородные датчики: подробное руководство - Denso

Вы наверняка знаете, что в вашем автомобиле установлен кислородный датчик (или даже два!)… Но зачем он нужен и как он работает? На часто задаваемые вопросы отвечает Стефан Верхоеф (Stefan Verhoef), менеджер DENSO по продукту (кислородные датчики).

B: Какую работу выполняет датчик кислорода в автомобиле?
O: Датчики кислорода (также называемые лямбда-зондами) помогают контролировать расход топлива вашего автомобиля, что способствует снижению объема вредных выбросов. Датчик непрерывно измеряет объем несгоревшего кислорода в выхлопных газах и передает эти данные в электронный блок управления (ЭБУ). На основании этих данных ЭБУ регулирует соотношение топлива и воздуха в топливовоздушной смеси, поступающей в двигатель, что помогает каталитическому нейтрализатору (катализатору) работать более эффективно и уменьшать количество вредных частиц в выхлопных газах.

B: Где находится датчик кислорода?
O: Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 г., оснащены датчиком кислорода. Обычно датчик установлен в выхлопной трубе перед каталитическим нейтрализатором. Точное местоположение датчика кислорода зависит от типа двигателя (V-образное или рядное расположение цилиндров), а также от марки и модели автомобиля. Для того чтобы определить, где расположен датчик кислорода в вашем автомобиле, обратитесь к руководству по эксплуатации.

В: Почему состав топливовоздушной смеси нужно постоянно регулировать?
O: Соотношение «воздух — топливо» крайне важно, поскольку оно влияет на эффективность работы каталитического нейтрализатора, который снижает содержание оксида углерода (CO), несгоревших углеводородов (CH) и оксида азота (NOx) в выхлопных газах. Для его эффективной работы необходимо наличие определенного количества кислорода в выхлопных газах. Датчик кислорода помогает ЭБУ определить точное соотношение «воздух — топливо» в смеси, поступающей в двигатель, передавая в ЭБУ быстроизменяющийся сигнал напряжения, который меняется в соответствии с содержанием кислорода в смеси: слишком высокого (бедная смесь) или слишком низкого (богатая смесь). ЭБУ реагирует на сигнал и изменяет состав топливовоздушной смеси, поступающей в двигатель. Когда смесь слишком богатая, впрыск топлива уменьшается. Когда смесь слишком бедная — увеличивается. Оптимальное соотношение «воздух — топливо» обеспечивает полное сгорание топлива и использует почти весь кислород из воздуха. Оставшийся кислород вступает в химическую реакцию с токсичными газами, в результате которой из нейтрализатора выходят уже безвредные газы.

В: Почему на некоторых автомобилях устанавливаются два кислородных датчика?
O: Многие современные автомобили дополнительно кроме датчика кислорода, расположенного перед катализатором, оснащаются и вторым датчиком, установленным после него. Первый датчик является основным и помогает электронному блоку управления регулировать состав топливовоздушной смеси. Второй датчик, установленный после катализатора, контролирует эффективность работы катализатора, измеряя содержание кислорода в выхлопных газах на выходе. Если весь кислород поглощается химической реакцией, происходящей между кислородом и вредными веществами, то датчик выдает сигнал высокого напряжения. Это означает, что катализатор работает нормально. По мере износа каталитического нейтрализатора некоторое количество вредных газов и кислорода перестает участвовать в реакции и выходит из него без изменений, что отражается на сигнале напряжения. Когда сигналы станут одинаковыми, это будет указывать на выход из строя катализатора.


В: Какие бывают датчики?
О: Существует три основных типа лямбда-сенсоров: циркониевые датчики, датчики соотношения «воздух — топливо» и титановые датчики. Все они выполняют одни и те же функции, но используют при этом различные способы определения соотношения «воздух — топливо» и разные исходящие сигналы для передачи результатов измерений.

Наибольшее распространение получила технология на основе использования циркониево-оксидных датчиков (как цилиндрического, так и плоского типов). Эти датчики могут определять только относительное значение коэффициента: выше или ниже соотношение «топливо — воздух» коэффициента лямбда 1.00 (идеальное стехиометрическое соотношение). В ответ ЭБУ двигателя постепенно изменяет количество впрыскиваемого топлива до тех пор, пока датчик не начнет показывать, что соотношение изменилось на противоположное. С этого момента ЭБУ опять начинает корректировать подачу топлива в другом направлении. Этот способ обеспечивает медленное и непрекращающееся «плавание» вокруг коэффициента лямбда 1.00, не позволяя при этом поддерживать точный коэффициент 1.00. В итоге в изменяющихся условиях, таких как резкое ускорение или торможение, в системах с циркониево-оксидным датчиком подается недостаточное или избыточное количество топлива, что приводит к снижению эффективности каталитического нейтрализатора.

Датчик соотношения «воздух — топливо» показывает точное соотношение топлива и воздуха в смеси. Это означает, что ЭБУ двигателя точно знает, насколько это соотношение отличается от коэффициента лямбда 1.00 и, соответственно, насколько требуется корректировать подачу топлива, что позволяет ЭБУ изменять количество впрыскиваемого топлива и получать коэффициент лямбда 1.00 практически мгновенно.

Датчики соотношения «воздух — топливо» (цилиндрические и плоские) впервые были разработаны DENSO для того, чтобы обеспечить соответствие автомобилей строгим стандартам токсичности выбросов. Эти датчики более чувствительны и эффективны по сравнению с циркониево-оксидными датчиками. Датчики соотношения «воздух — топливо» передают линейный электронный сигнал о точном соотношении воздуха и топлива в смеси. На основании значения полученного сигнала ЭБУ анализирует отклонение соотношения «воздух — топливо» от стехиометрического (то есть Лямбда 1) и корректирует впрыск топлива. Это позволяет ЭБУ предельно точно корректировать количество впрыскиваемого топлива, моментально достигая стехиометрического соотношения воздуха и топлива в смеси и поддерживая его. Системы, использующие датчики соотношения «воздух — топливо», минимизируют возможность подачи недостаточного или избыточного количества топлива, что ведет к уменьшению количества вредных выбросов в атмосферу, снижению расхода топлива, лучшей управляемости автомобиля.

Титановые датчики во многом похожи на циркониево-оксидные датчики, но титановым датчикам для работы не требуется атмосферный воздух. Таким образом, титановые датчики являются оптимальным решением для автомобилей, которым необходимо пересекать глубокий брод, например полноприводных внедорожников, так как титановые датчики способны работать при погружении в воду. Еще одним отличием титановых датчиков от других является передаваемый ими сигнал, который зависит от электрического сопротивления титанового элемента, а не от напряжения или силы тока. С учетом данных особенностей титановые датчики могут быть заменены только аналогичными и другие типы лямбда-зондов не могут быть использованы.

В: Чем отличаются специальные и универсальные датчики?
O: Эти датчики имеют разные способы установки. Специальные датчики уже имеют контактный разъем в комплекте и готовы к установке. Универсальные датчики могут не комплектоваться разъемом, поэтому нужно использовать разъем старого датчика.


B: Что произойдет, если выйдет из строя датчик кислорода?


O: В случае выхода из строя датчика кислорода ЭБУ не получит сигнала о соотношении топлива и воздуха в смеси, поэтому он будет задавать количество подачи топлива произвольно. Это может привести к менее эффективному использованию топлива и, как следствие, увеличению его расхода. Это также может стать причиной снижения эффективности катализатора и повышения уровня токсичности выбросов.

B: Как часто необходимо менять датчик кислорода?
O: DENSO рекомендует заменять датчик согласно указаниям автопроизводителя. Тем не менее следует проверять эффективность работы датчика кислорода при каждом техобслуживании автомобиля. Для двигателей с длительным сроком эксплуатации или при наличии признаков повышенного расхода масла интервалы между заменами датчика следует сократить.

Ассортимент кислородных датчиков

• 412 каталожных номеров покрывают 5394 применения, что соответствует 68 % европейского автопарка.
• Кислородные датчики с подогревом и без (переключаемого типа), датчики соотношения «воздух — топливо» (линейного типа), датчики обедненной смеси и титановые датчики; двух типов: универсальные и специальные.

• Регулирующие датчики (устанавливаемые перед катализатором) и диагностические (устанавливаемые после катализатора).
• Лазерная сварка и многоэтапный контроль гарантируют точное соответствие всех характеристик спецификациям оригинального оборудования, что позволяет обеспечить эффективность работы и надежность при длительной эксплуатации.

В DENSO решили проблему качества топлива!

Вы знаете о том, что некачественное или загрязненное топливо может сократить срок службы и ухудшить эффективность работы кислородного датчика? Топливо может быть загрязнено присадками для моторных масел, присадками для бензина, герметиком на деталях двигателя и нефтяными отложениями после десульфуризации. При нагреве свыше 700 °C загрязненное топливо выделяет вредные для датчика пары. Они влияют на работу датчика, образуя отложения или разрушая его электроды, что является распространенной причиной выхода датчика из строя. DENSO предлагает решение этой проблемы: керамический элемент датчиков DENSO покрыт уникальным защитным слоем оксида алюминия, который защищает датчик от некачественного топлива, продлевая срок его службы и сохраняя его рабочие характеристики на необходимом уровне.

Дополнительная информация

Более подробную информацию об ассортименте кислородных датчиков DENSO можно найти в разделе Кислородные датчики, в системе TecDoc или у представителя DENSO.

Датчик кислорода где находится


Где находится датчик кислорода? Как проверить датчик кислорода?

Нередко данное устройство выходит из строя. Давайте рассмотрим, где находится в автомобиле датчик кислорода, как проверить его работоспособность. Также узнаем признаки неисправности и все об этом сенсоре.

Немного истории

Этот элемент можно считать самым популярным среди всех прочих датчиков и сенсоров в автомобиле. Специалисты по автомобильной диагностике часто имеют с ним дело. Датчики кислорода были и раньше, это не новинка. Первый лямбда-зонд представлял собой некий чувствительный элемент без подогревателей. Элемент нагревался от температуры выхлопных газов. Для процесса нагрева нужно было некоторое время.

Шли годы, экологическая ситуация во всем мире постоянно ухудшалась. Поэтому необходимо было принимать меры по ужесточению вредности и токсичности. Требования для автомобилей стали жестче. В этот момент сенсор начал развиваться и эволюционировать. Его оснастили специальным подогревателем.

Как работает лямбда-зонд

Чтобы знать, как проверить датчик концентрации кислорода, необходимо иметь представление о том, как элемент работает. Рабочая часть детали – это некий керамический материал, который покрыт слоем из платины. Действует этот элемент при высоких температурах.

Рабочие температуры могут достигать 350 градусов и более. Пока датчик прогревается до своих рабочих температур, приготовление топливной смеси регулируется по данным, полученным с других сенсоров. Чтобы сенсор быстрее прогревался, он оснащен электрическим нагревателем. Что касается принципа работы, то он несложный. Выхлопные газы обволакивают рабочую поверхность датчика, который, в свою очередь, отмечает разность уровней кислорода, содержащегося в выхлопе и в окружающей среде. Далее лямбда посылает данные на ЭБУ. Последний дает команды по приготовлению рабочей смеси.

Где расположен датчик кислорода?

Итак, для моторов от "АвтоВАЗа" объемом 1,5 л лямбда-зонд находится в выхлопной системе. Точнее, на приемной трубке. Этот элемент просто вкручивается сверху, перед резонатором, либо перед проставкой в случае отсутствия предварительного глушителя.

Для моторов 1,6 л от «АвтоВАЗа» используется другая конструкция выхлопной системы. Так, здесь применяются два лямбда-зонда. Оба распложены на каталитическом коллекторе. На этих моторах монтируют один или два датчика. Если двигатель сделан под экологические нормы "Евро-2", тогда элемент один. Если под "Евро-3", тогда будет два лямбда-зонда. Так на всех автомобилях «Лада Приора». Как проверить датчик кислорода? Нужно демонтировать его и убедиться в исправности при помощи специального оборудования - мультиметра.

Почему лямбда-зонд выходит из строя?

Причины, по которым данные элементы выходят из строя, могут быть различными. Зачастую это разгерметизация корпуса. Также возможны поломки из-за проникновения в датчик внешнего кислорода и отработанных газов. Еще одна из типовых причин – это перегрев.

Возникает из-за плохой сборки мотора или неверной работы системы зажигания. Также часто датчик ломается вследствие морального износа, неверно подающего или нестабильного электропитания. Возможны и механические повреждения.

Признаки неисправности

Часто возникают неисправности, в которых главная причина – датчик кислорода. Как проверить его, зависит от симптомов неисправности. Рассмотрим их. Главный признак, который говорит о том, что лямбда-зонд неисправен, – это изменения в работе мотора. Дело в том, что после выхода датчика из строя качество топливной смеси значительно ухудшается. Если говорить проще, то за приготовление смеси никто ответственности не несет - топливная система бесконтрольна. Во всех случаях, кроме разве что последнего, датчик выходит из строя не сразу, а постепенно.

Многие владельцы не знают, где находится датчик кислорода, как проверить его работоспособность и т. д. Они не сразу поймут, что элемент неисправен. А вот для опытных автовладельцев понять и определить, почему изменилась работа мотора, не составит особого труда. Процесс выхода датчика из строя можно разделить на несколько основных этапов. На первых стадиях элемент просто престает нормально работать – в некоторые моменты работы двигателя лямбда-зонд просто не передает показания. Из-за этого дестабилизируется работа мотора - плавают обороты, наблюдается нестабильная работа на холостом ходу. Обороты могут колебаться в значительных диапазонах. Это в итоге приведет к потере правильного соотношения топливной смеси.

В данный момент машина может дергаться без веских причин, слышны нехарактерные хлопки, также загорается лампа на приборной панели. Все эти сигналы говорят о том, что лямбда выходит из строя и уже работает неправильно. Необходимо знать, как проверить датчик кислорода, чтобы вовремя устранить проблему. Далее работа лямбды полностью прекращается на холодном моторе. При этом автомобиль всячески будет сообщать владельцу о наличии проблемы. Например, сильно упадет мощность, будет наблюдаться медленная реакция на педаль газа. Из-под капота слышны хлопки, машина дергается. Но самый существенный и опасный сигнал – это перегрев мотора. Если полностью игнорировать все сигналы, которые уже кричат о неисправности, полный выход из строя датчика обеспечен. Как проверить датчик кислорода, водитель чаще не знает. Поэтому неисправность может стать причиной больших проблем.

Если ничего не делать

Первым делом будет страдать сам автомобилист, так как вырастет расход топлива, а выхлопные газы будут токсично пахнуть с резкими оттенками из трубы. В случае с современными автомобилями со множеством электроники, которая знает, как проверить исправность датчика кислорода, активируется блокировка. В такой ситуации любое движение на автомобиле станет невозможным. Но самый худший вариант – это разгерметизация. Машина вообще не поедет либо с трудом заведется. Это чревато полным выходом двигателя из строя. В случае разгерметизации все газы вместо выхлопной трубы попадут в канал забора воздуха. Когда будет выполняться торможение двигателем, зонд зафиксирует токсичность и будет подавать отрицательные сигналы. Это полностью выведет из строя систему впрыска. Главный признак разгерметизации – потеря мощности двигателя. Это можно ощущать во время движения на скорости. Также из-под капота будут слышны стук и хлопки, запах. Раньше автомобилистам нужно было знать, как настраивать карбюратор. Сейчас ничего не изменилось – необходимо помнить, как проверить датчик кислорода (ВАЗ-2112 не исключение).

Диагностика при помощи электроники

Выяснить, в каком состоянии находится лямбда-зонд, можно лишь при помощи специализированного оборудования. Подойдет для проверки и электронный осциллограф. Специалисты умеют проверять зонд и другими способами (мультиметр), но так можно выяснить только, работает элемент или сломан.

Перед тем как проверить исправность датчика кислорода, необходимо запустить мотор. В спокойном состоянии зонд не может полностью показать всю свою рабочую картину. Если есть незначительные отхождения от норм, деталь лучше заменить на новую.

Ошибки

Если есть проблемы с датчиком, система автомобиля будет всячески пытаться сообщить об этом. Можно подключить специальное устройство в диагностический разъем, и все будет видно. Электроника автомобиля точно знает, как проверить работу датчика кислорода. Даже автомобили ВАЗ оснащены диагностической системой. Ошибки начитаются с номера P130 по P141 – это все коды, связанные с лямбдой. Чаще всего появляются сообщения, которые связаны с неисправностями в цепях подогрева. Из-за этого на ЭБУ приходит неверная информация. Можно попробовать отыскать обрыв провода, но лучше заменить датчик кислорода. Как проверить его на работоспособность, вы уже знаете.

fb.ru

Про лямбду — Subaru Forester, 2.5 л., 1999 года на DRIVE2

Мне было полезно почитать, может кому пригодится:

Что такое кислородный датчик ?

Кислородный датчик лямбда зонд — это прибор, который снимает показания состава выхлопных газов, посылает сигнал в блок управления (компьютер) двигателем, который затем регулирует подачу топлива в двигатель.

Где находится кислородный датчик ?

Как правило, передний ( верхний ) кислородный датчик находится в районе выпускного коллектора, или перед катализатором, а задний ( нижний ) кислородный датчик стоит после катализатора.

где находится кислородный датчик

Как устроен кислородный датчик ?

Изначально действие кислородного датчика было основано на свойствах оксида циркония — ZrO2.
Для достижения рабочей температуры ( свыше 500 градусов по Цельсию ) кислородный датчик лямбда зонд оборудован нагревающим элементом, поэтому обычно датчик имеет 2 провода на сам датчик и 2 для подогревающего элемента.

как устроен кислородный датчик


Рабочий элемент датчика кислорода — пористый керамический материал на основе двуокиси циркония ( или других материалов), покрытый платиной. Выхлопные газы обтекают рабочую поверхность датчика кислорода. Кислородный датчик показывает разницу между уровнем кислорода в выхлопных газах и в атмосфере. Сигнал кислородного датчика используется системой управления для поддержания оптимального (стехиометрического, около 14,7:1) соотношения воздух/топливо в камерах сгорания.

В стехиометрии — λ = (реальное к-во воздуха) / (необходимое к-во воздуха).

λ=1 — стехиометрическая (теоретически идеальная) смесь;

λ>1 — бедная смесь;

λ<1 — богатая смесь (избыток бензина, воздуха не хватает для полного сгорания).

Поскольку некоторое количество кислорода должно оставаться в катализаторе, для более точного регулирования используют второй датчик, расположенный за катализатором.

Как работает кислородный датчик ?

Принцип работы кислородного датчика предельно прост — в случае возникновения разницы плотности молекул кислорода между камерой А и камерой Б, ионы кислорода переходят из области с высоким содержанием в область с низким содержанием. Соответственно, в компьютер автомобиля-мотоцикла-катера посылается сигнал — топлива подается слишком много, оно не успевает полностью сгорать. Или, наоборот — топлива мало, смесь бедная, "машина не едет".

Какие неисправности в работе кислородного датчика могут быть и как их определить ?

лямбда зонд


Кислородный датчик постоянно находится в агрессивной среде и работает при высоких температурах, поэтому сравнительно быстро подвергается износу. Самому определить неисправность кислородного датчика без специальной аппаратуры невозможно. Не всегда при поломке кислородного датчика на приборной панели загорается CHECK ENGINE. Поэтому даже если лампа CHECK ENGINE не горит, но расход топлива повышенный, работа двигателя неустойчива, машина не развивает должной мощности — самое время пройти компьютерную диагностику двигателя. Когда же горит лампа чек энжин, необходимо знать, что в этом режиме автомобиль работает при усредненных настройках компьютера двигателя, "лишь бы доехать до дому". В итоге — отсутствие динамики работы ДВС и повышенный расход топлива.

Можно ли отремонтировать кислородный датчик ?

Поскольку кислородный датчик лямбда зонд является неразборным элементом, его конструкция не позволяет произвести ремонт.

Можно ли чем-нибудь почистить кислородный датчик ?

Как показывает многолетний опыт — любые эксперименты по промывке, чистке кислородного датчика не дают долговременного эффекта.

Как подобрать кислородный датчик на замену ?

Можно приобрести кислородный датчик, бывший в употреблении,
но неизвестно, как долго он прослужит.
Можно приобрести "оригинальный" кислородный датчик,
но это многим недоступно из-за их высокой стоимости
и большого количества подделок.

www.drive2.ru

за что отвечает кислородный датчик, как он работает, его чистка и распиновка

Лямбда-зонд отвечает за качество, а также пропорции топлива и воздуха при создании воздушной смеси. От работы этого устройства зависит корректное функционирование автомобильного мотора.

Содержание

Открытьполное содержание

[ Скрыть]

Для чего нужен кислородный датчик в автомобиле?

Данный контроллер в авто — такое устройство сопротивления, которое предназначено для определения объема оставшегося кислорода в отработанных газах. В соответствии с сигналами, которые отправляются датчиком, микропроцессорный модуль силового агрегата оценивает, на каком типе горючей смеси работает мотор. Он может быть нормальным, обедненными либо обогащенным. С учетом полученных показаний и необходимого режима функционирования, блок управления выполняет корректировку объема горючего, которое подается в цилиндры двигателя.

В ходе прогрева силового агрегата импульсы, которые отправляет лямбда-зонд, игнорируются микропроцессорным модулем. Это происходит до момента, пока температура мотора машины не увеличится до необходимой. Контроллеры применяются для дополнительной регулировки состава горючей смеси, а также контроля исправности работы каталитического нейтрализатора.

Канал «Kanistra» подробно рассказал о необходимости использовании кислородного контроллера в автомобиле.

Что будет, если отключить датчик?

Игнорировать работу датчика кислорода возможно, но выполнять его отключение нежелательно, поскольку из-за этого ЭБУ запустит автономный режим подачи горючей смеси. Это станет причиной большего расхода бензина, а в отработавших газах возрастет объем токсических элементов.

Помимо этого, возникнут такие проблемы:

  1. На электродах свечей зажигания появится черный нагар. Из-за этого ухудшится запуск силового агрегата, в частности, при первом старте после стоянки. Горючая смесь будет хуже воспламеняться, а также уменьшится зазор свечи.
  2. На клапанах появится нагар. Из-за этого снизится продуваемость всасывающих, а также выхлопных магистралей головки блока цилиндров. Постепенно забьются впускное и выпускное коллекторные устройства, что приведет к падению величины мощности транспортного средства.
  3. Начнет образовываться нагар на катализаторе. Со временем это станет причиной его расплавления. В результате силовой агрегат будет останавливаться сразу после старта.
  4. Образуется нагар на поршнях. В конечном счете это приведет к необходимости осуществления капитального ремонта.

Об отключении контроллера без последствий рассказал канал «Жизнь в гараже».

Где находится лямбда-зонд?

Чтобы понять, где находится этот элемент на авто, надо знать год выпуска транспортного средства. В машинах, произведенных до 2000 года, в большинстве случаев используется один контроллер кислорода, но их может быть и два, расположенных в разных местах. Во всех транспортных средствах, выпущенных после 2000 года, имеется от двух до четырех кислородных регуляторов. В плане конструкции они не имеют между собой отличий, но могут выполнять различные функции.

Количество кислородных контроллеров в автомобиле зависит от объема силового агрегата. Если этот параметр составляет менее двух литров, то в машине установлено для датчика — один верхний, другой нижний. Первый можно найти в моторном отсеке, он легко заменяем, а второй располагается под днищем машины.

Для определения места установки первого регулятора надо сделать следующее:

  1. Открывается моторный отсек транспортного средства.
  2. Находится сам силовой агрегат, он располагается в центре подкапотного пространства и на более современных авто скрыт пластмассовой крышкой. На ней должна указываться марка авто. Если крышка закрывает не только силовой агрегат, но и весь моторный отсек, ее надо демонтировать.
  3. Производится визуальный осмотр пространства вокруг мотора машины. Необходимо определить металлические магистрали, которые идут к двигателю от пространства в глубине отсека. Это и есть впускной коллектор. По данным магистралям из силового агрегата отводятся выхлопные газы. Коллекторное устройство может закрываться специальным теплозащитным экраном, выполненным из металлизированного материала, при его наличии придется произвести демонтаж защиты.
  4. Производится визуальная диагностика узла. На нем должна располагаться деталь, выполненная в цилиндрическом корпусе длиной около 5-7 см. Одна часть данного устройства установлена в коллекторный узел, а к другой подсоединен толстый кабель, это кислородный контроллер.
  5. Если эти действия не помогли обнаружить датчик, то надо проследить за магистралью, которая идет от выпускного коллектора. Контроллер должен располагаться на ней.

Устройство и принцип работы лямбда-зонда

Элементы, из которых состоит универсальный регулятор, расположенный перед катализатором либо после него:

  1. Корпус кислородного датчика. Регулятор комплектуется устройством, выполненным из металла и оборудованным нарезной резьбой, которая позволяет его установить.
  2. Изолятор, сделанный из керамики.
  3. Уплотнительный элемент, обеспечивающий герметизацию устройства при монтаже.
  4. Наконечник устройства, выполненный из керамики.
  5. Кабели с манжетами, обеспечивающими качественное уплотнение.
  6. Для эффективной вентиляции контроллера используется специальный корпус, оборудованный дополнительным отверстием.
  7. Контактный элемент, по нему проходит напряжение.
  8. Дополнительный защитный щиток. Он оборудуется отверстием, которое требуется для выпуска отработавших газов.
  9. Универсальный лямбда-зонд может оборудоваться спиралью, которая монтируется в отдельном резервуаре.

Канал «Chevrolet Aveo» рассказал об устройстве контроллера.

Основная особенность кислородного регулятора заключается в том, что для производства устройства применяется термостойкая база. Использование подобных материалов дает возможность работать контроллеру в системах, где присутствуют повышенные температуры. В зависимости от датчика к нему может подключаться разъем с количеством проводников, составляющих от одного до четырех.

Регулятор концентрации объема кислорода — это элемент обратной связи, который функционирует так:

  1. Два электрода, наружный и внутренний. На первом есть платиновое напыление, имеющее высокую чувствительность по отношению к содержанию кислорода.
  2. Внутренний контроллер выполнен из циркониевого сплава. Его электрод функционирует под воздействием отработавших газов, а внешний предназначен для контакта с атмосферным воздухом.
  3. Когда внутренний контроллер разогревается, в его керамической основе появляется разница потенциалов. Это способствует образованию электрического напряжения.
  4. В соответствии с этим параметром определяется объем кислорода в отработавших газах.
Распиновка

Схема контактов лямбда-зонда

Рассмотрен пример обозначения проводов на кислородном устройстве от ВАЗ 2110, оснащенном четырьмя контактами:

  1. Кабель в черной оболочке является сигнальным выходом. Он подсоединяется к микропроцессорному блоку. ЭБУ используется для считывания и обработки поступающих импульсов об объеме кислорода, содержащегося в выхлопных газах.
  2. Два контакта белого цвета используются для подключения к обогревательному компоненту, расположенному в контроллере. При подсоединении неважно, куда подключать конкретный кабель — к положительному или отрицательному выходу.
  3. Четвертый проводник устройства выполнен в серой оболочке. Это масса или заземление.
Виды лямбда-зондов

Типы кислородных контроллеров различаются между собой по следующим параметрам:

  • конструкции и устройству;
  • методу крепления на трубе;
  • параметру ширины измерения лямбды.
Узкополосные

Такие устройства считаются двухуровневыми и являются самыми простыми в плане конструкции. Узкополосные регуляторы, по сути, это генераторы волнообразных импульсов. Такой датчик представляет собой простой гальванический компонент, но вместо электролита здесь используются керамические соты. Они свободно пронизывают ионы кислорода, а чтобы сделать их проводимыми, необходим обогрев до температуры около 400 градусов. Основная особенность узкополосного регулятора состоит в том, что он может монтироваться перед нейтрализаторным устройством либо после него.

Титановые

Для наконечника кислородного регулятора керамическая часть может быть выполнена из оксида циркония либо титана. Принцип работы данного типа устройств немного отличается от универсальных. Регулятор производит замер не величины напряжения, а параметра электрического сопротивления кислорода на выхлопе. Чем выше будет концентрация кислорода, то есть горючая смесь обедненная, тем меньше рабочая величина. Сопротивление увеличивается при снижении кислородного объема.

На изменения, которые происходят в составе выхлопа, титановые устройства реагируют оперативнее. Они характеризуются более высоким ресурсом эксплуатации и выдачей точных показаний. По сравнению с циркониевыми устройствами их стоимость более высокая. Первые хоть и уступают титановым в плане точности и срока службы, но спрос на них более высокий.

Широкополосные

Конструкция такого устройства более сложная. Основная особенность кислородного регулятора заключается в том, что он может изменять образование смеси для каждого отдельного цилиндра силового агрегата. На изменение происходящих внутри двигателя процессов датчик реагирует мгновенно. В целом это положительно отражается на функционировании мотора и способствует снижению объема вредных элементов в отработанных газах. Широкополосные типа устройств используются в качестве входных контроллеров каталитического нейтрализаторного устройства.

Сергей Л подробно рассказал об одном из популярных фирменных лямбда-зондов широкополосного типа.

Без нагревателя

Устройства, в которых нет обогревателя, считаются наиболее ранним типом. Если по конструкции регулятор относится к однопроводным, то в нем имеется один сигнальный кабель. В двухпроводных используется общий проводник и он подключается к заземлению со стороны электрики машины.

Контроллеры, не оборудованные нагревателем, устанавливаются в близости к выхлопным отверстиям силового агрегата. Такое место монтажа считается не самым оптимальным для выполнения замеров, поэтому сигналы, отправляющиеся с датчика, могут быть неточными. Основной минус устройства заключается в том, что для достижения необходимой температуры, когда он будет работать более точно, ему потребуется время.

С нагревателем

Кислородные контроллеры с обогревательным элементом бывают трех- и четырехполосными. Их использование дает возможность быстрее достичь необходимой температуры, что обеспечит корректную работу регулятора. Сам нагреватель выполнен в виде внутреннего резистора, который прогревается, когда через него проходит ток.

Такие устройства могут устанавливаться на системе выхлопа ниже по потоку отработанных газов. Они функционируют в более щадящем режиме в плане температуры, если сравнивать с датчиками без нагревателей. Все современные устройства, имеющиеся в продаже, обязательно оборудуются обогревательными элементами. Но время прогрева может отличаться в зависимости от модели.

Универсальные

Монтаж такого типа регуляторов допускается на любой тип транспортного средства, но при подборе важно правильно определить вид ДВС. Иногда для установки требуется внести изменения в электропроводку машины и колодку подключения контроллера. Универсальные датчики хоть и называются так, то тип силового агрегата очень важен, иначе мотор может функционировать некорректно.

Об установке такого типа лямбда-зондов рассказал пользователь Denis Marian.

С быстрым разогревом

Такие устройства еще называются кислородными регуляторами типа FLO либо UFLO. В основе конструкции контроллера применяется низкоомное высокотемпературное нагревательное устройство, позволяющее снизить время прогрева. Для достижения необходимого уровня температуры регулятору может потребоваться менее двадцати секунд. Вредные вещества, находящиеся в составе отработавших газов, наиболее опасны при запуске силового агрегата «на холодную». Поэтому устройства с быстрым нагревом позволяют снизить уровень загрязнения в момент первоначального запуска ДВС.

Причины и признаки неисправности датчика

Работа контроллера может быть нарушена из-за таких причин:

  1. Использование некачественного либо этилированного топлива. В частности, для любого двигателя опасно горючее с высоким содержанием свинца.
  2. Ошибки, допущенные автовладельцем. При установке кислородного контроллера мог использоваться нетермостойкий герметичный клей. Либо средство, в составе которого используется силикон.
  3. Перегрев кислородного регулятора. Причин такой проблемы может быть множество. К основным относятся неверно выставленный момент опережения зажигания и обогащение горючей смеси. Иногда устройство перегревается в результате сбоев в работе системы зажигания.
  4. Неудачные и многократные попытки старта силового агрегата. Из-за этого в выхлопную систему попадает большой объем горючего. Есть вероятность воспламенения смеси с детонацией.
  5. Отсутствие герметичности в системе выхлопа.
  6. Износ маслосъемных колпачков. Это приводит к попаданию моторной жидкости в систему выхлопа.
  7. Проблемы с контактом в выходной электроцепи кислородного регулятора. Неисправность может заключаться в обрыве либо замыкании на массу. Возможен плохой контакт устройства с бортовой сетью машины.
  8. Попадание охлаждающего вещества в систему выхлопа.
  9. Нарушение герметизации корпуса кислородного регулятора.
  10. Неверное либо нестабильное питание в электросети машины. В частности, речь идет об участке цепи от кислородного датчика к микропроцессорному блоку управления двигателем.

Подробнее о причинах неисправностей лямбда-зондов рассказал канал «Интернет магазин автозапчастей».

О выходе из строя регулятора могут сообщить следующие признаки:

  1. Транспортное средство при езде по ровной дороге без причины начинает двигаться рывками.
  2. Значительно повысилось потребление топлива двигателем.
  3. Автомобиль плохо едет, практически не набирает скорость. При нажатии на педаль газа ощущаются «провалы», мощность силового агрегата не увеличивается.
  4. Двигатель машины функционирует неустойчиво при работе на холостых оборотах.
  5. Когда силовой агрегат остановлен, из-под капота доносится треск. Нехарактерный для нормальной работы двигателя звук можно услышать в районе установки кислородного датчика.
  6. Корпус регулятора покраснел, это можно оценить визуально. Такая проблема говорит о перегреве устройства.

Диагностика датчика

Для определения работоспособности контроллера можно проверять следующие параметры:

  • величину напряжения в электроцепи подогрева, если регулятор оборудован обогревателем;
  • работоспособность нагревательного элемента внутри конструкции;
  • величину опорного напряжения;
  • сигнал, поступающий с устройства, но для этого потребуется осциллограф либо стрелочный вольтметр.

Для диагностики регулятора потребуется именно такой тип тестера, поскольку он оперативнее реагирует на смену показаний. Перед выполнением тестирования надо произвести визуальную проверку устройства. Требуется убедиться в отсутствии механических дефектов и повреждений электропроводки, подключенной к контроллеру.

Если лямбда-зонд покрыт сажей или другими веществами, диагностика не потребуется, поскольку регулятор уже необходимо менять.

Проверка напряжения в электроцепи обогрева

Тестирование выполняется с использованием цифрового либо стрелочного вольтметра, процедура производится так:

  1. Ключ устанавливается в замок, выполняется активация зажигания. На этом этапе важно не отключить колодку от контроллера. Это приведет к тому, что микропроцессорный модуль мотора определит это как ошибку. Соответствующая информация о неисправности лямбда-зонда будет занесена в память блока управления.
  2. Острые щупы тестера надо установить на контакты, подключенные к обогревательному элементу. Контроллер не отключается, выводами вольтметра именно протыкается колодка. Можно использовать разъем со стороны проводников.
  3. Значение напряжения на контактах должно соответствовать аналогичному параметру АКБ. Для легковых авто и внедорожников — 12 вольт и 24 — для микроавтобусов. Если двигатель не запущен, напряжение с микропроцессорного модуля может не идти на контроллер. Из-за этого потребуется запуск силового агрегата. Но в большинстве случаев достаточно просто активировать зажигание.

Положительный сигнал идет на нагревательный элемент напрямую через предохранительное устройство. А отрицательный импульс подается с микропроцессорного модуля управления мотором. Поэтому, если положительный сигнал отсутствует, надо произвести более детальную диагностику электроцепи на участке от батареи до предохранительного устройства и регулятора. В некоторых автомобилях этот проводник оснащается реле. Если отсутствует отрицательный сигнал, производится проверка проводки до микропроцессорного модуля, есть вероятность, что контакт «потерялся» в одном из штекеров.

Канал «Все по теме» рассказал о нескольких методах тестирования контроллера, в том числе о проверке напряжения.

Диагностика исправности нагревательного элемента

Для проверки этого устройства потребуется омметр, который надо заранее настроить в режим замера величины сопротивления.

Процесс диагностики выполняется так:

  1. От кислородного контроллера отключается колодка с проводами.
  2. Производится замер параметра сопротивления. Эту величину надо измерить между проводниками нагревательного устройства. Сюда устанавливаются щупы тестера.
  3. Значение сопротивления в зависимости от контроллера может быть разным. Как правило, этот параметр составляет от 2 до 10 Ом.

Если тестер не показал сопротивление вовсе, это говорит об обрыве внутри регулятора. Потребуется замена устройства.

Диагностика опорного напряжения кислородного регулятора

Для проверки этого параметра понадобится тестер (возможно использование мультиметра), настроенный в режим вольтметра.

Процесс диагностики:

  1. Ключ устанавливается в замок, выполняется активация зажигания.
  2. Производится замер величины напряжения, для этого щупы тестера надо подключить между сигнальным кабелем и массой.
  3. На большинстве транспортных средств полученный параметр должен составить около 0,45 В. Если значение отклоняется в большую или меньшую сторону более, чем на 0,2 вольта, надо детальнее проверять сигнальную цепь контроллера. Возможны проблемы в контакте устройства с массой.

Пользователь Игорь Белов рассказал о нескольких методах диагностики лямбда-зонда, в том числе проверке опорного напряжения.

Диагностика сигнала кислородного регулятора

Этот вариант тестирования считается наиболее сложным в плане реализации и самым ответственным. Для его выполнения потребуется осциллограф либо стрелочный вольтметр. При их отсутствии допускается использование специального прибора — мотор-тестера. Если имеется осциллограф, то необязательно использовать оборудование, допускается применение компьютерных программ. Но к ПК дополнительно необходимо подключить специальную приставку с щупами.

Процедура проверки выполняется так:

  1. Ключ устанавливается в замок, производится запуск силового агрегата. Двигатель необходимо прогреть до рабочей температуры. Кислородный регулятор не будет оптимально функционировать, пока не нагреется.
  2. Затем щупы диагностирующего прибора подключаются между сигнальным кабелем, а также проводником массы устройства.
  3. Путем нажатия на педаль газа обороты коленвала силового агрегата увеличиваются приблизительно до трех тысяч в минуту.
  4. После этого выполняется проверка показаний контроллера кислорода.

Сигнал с регулятора должен меняться в диапазоне от 0,1 до 0,9 вольт. Если диагностическое устройство точное и полученные значения составляют от 0,2 В до 0,7 В, то кислородный контроллер вышел из строя. Затем надо засечь, в течение какого времени параметры изменяются от большего значения к меньшему. За десять секунд лямбда-зонд должен поменять около 9-10 значений. Если процедура изменения осуществляется реже, то есть вероятность появления ошибки в плане медленного отклика устройства.

Как устранить неисправности лямбда-зонда

Если проблемы в работе кислородного контроллера не связаны с самим регулятором, но его работу можно попытаться восстановить:

  1. Производится диагностика проводов на участке от датчика к микропроцессорному блоку. Если имеется обрыв или повреждение изоляции, кабель надо менять. Процедура замены выполняется с помощью перепайки. Место спайки необходимо обмотать изолентой либо установить в специальную термоусадочную трубку.
  2. Выполняется очистка контактных элементов на разъеме цепи, к которой подключен датчик. Проблема может заключаться в их загрязнении, из-за этого устройство будет передавать некорректные сигналы. Процедура очистки выполняется путем продувки разъема или использованием специальной железной щетки.
  3. Если контактные элементы повреждены, то саму колодку надо перепаять. Для этого на разборке авто ищется б/у датчик, от него отрезается разъем. Можно найти штекер в автомагазине. Процедура пайки выполняется посредством разрезания кабеля с колодкой и установкой нового разъема.

Пользователь Олег Донской рассказал о выполнении ремонта лямбда-зонда в гаражных условиях.

Чистка датчика кислорода

Есть два варианта почистить контроллер. Независимо от метода, перед выполнением процедуры устройство надо демонтировать из посадочного места. Для этого используется специальный съемник либо гаечный ключ соответствующего размера.

Первый способ

Данный вариант не является наиболее простым и быстрым, поскольку потребителю необходимо получить доступ к керамической составляющей регулятора. А эта основа расположена за защитным стальным колпачком, который демонтировать самостоятельно бывает проблематично. Для выполнения задачи придется использовать ножовку по металлу, но действовать надо аккуратно, чтобы не повредить поверхность. Поэтому более целесообразно использовать токарный станок — с его помощью у основания регулятора можно срезать колпачок рядом с резьбой, используя резцу.

При отсутствии соответствующего оборудования допускается воспользоваться напильником. Полностью демонтировать колпачок таким инструментом не выйдет, но можно сделать небольшие отверстия длиной около 5 мм. Когда будет обеспечен доступ к основанию кислородного регулятора, можно чистить устройство, для выполнения задачи потребуется ортофосфорная кислота.

Процесс очистки:

  1. Берется около 100 мл очистительного средства. При отсутствии ортофосфорной кислоты можно использовать флюс для пайки либо преобразователь ржавчины.
  2. Средство очистки наливается в стеклянную емкость, для этого можно использовать обычную банку либо рюмку. В нее опускается сердечник кислородного датчика. Полностью класть регулятор в емкость нельзя.
  3. Через 15-20 минут выполняется промывка основания контроллера с помощью дистиллированной воды. Затем датчик необходимо полностью высушить.
  4. Процедура прочистки может повторяться несколько раз, пока налет не исчезнет с металлического основания сердечника. Если удалить загрязнения не получилось, то воздействие очистительного средства можно усилить, используя кисть, которой необходимо обрабатывать и прочищать основание.
  5. Если ранее удалось демонтировать защитный колпачок, то вместо кисти допускается применение зубной щетки. Когда процедура завершена, регулятор промывается и высушивается. Вернуть колпачок на место можно, используя аргонную сварку.

При реализации этого метода надо учитывать нюансы:

  1. Ортофосфорная кислота представляет собой агрессивное и химически опасное средство. При работе с ней необходимо соблюдать все правила техники безопасности. Нельзя допустить ее попадания на слизистые оболочки или внутрь организма.
  2. Если кислородный контроллер сильно загрязнен, то 20 минут для его качественной прочистки будет недостаточно. Поэтому нужно подождать несколько часов, пока датчик лежит в емкости с кислотой. В запущенных случаях воздействие очистительного средства можно увеличить до 8 ч.
  3. Чтобы убедиться в том, что процедура ремонта была выполнена правильно, может понадобиться определенное время. Это позволит автовладельцу оценить качество работы транспортного средства и произвести замер расхода горючего. Если на приборной панели после очистки продолжает гореть индикатор «Чек Энджин», это говорит о том, что восстановить работу регулятора не получилось.
  4. В случае когда кислородный контроллер оборудован защитным колпачком с двойной оболочкой, сделать отверстия с помощью напильника не выйдет. Оптимальным вариантом будет прочистка сердечника путем его замачивания в кислоте с защитным компонентом.
Второй способ

Для реализации этого метода понадобится то же очистительное средство. Процедура восстановления будет выполняться с использованием газовой плиты либо горелки. В первом случае рекомендуется использование самой маленькой конфорки, этот вариант более удобный. С нее необходимо заранее демонтировать крышку, после чего перевернуть ее и положить, сместив в сторону и установив так, чтобы она закрывала газовую трубу от попадания кислоты внутрь.

Затем огонь зажигается, сердечник лямбда-зонда обрабатывается кислотой, а потом разогревается на конфорке. После того как кислота начнет брызгать и кипеть, на поверхности устройства появится сине-зеленая соль. Необходимо дождаться, пока очистительное средство полностью не выкипит, а затем обмыть регулятор дистиллированной водой. После этого процедура обработки кислотой и прогрева повторяется еще несколько раз до момента, пока датчик не заблестит. Прежде чем устанавливать на место резьбу, ее рекомендуется смазать графитовым средством. Затем регулятор ставится на место.

Как обойти лямбда-зонд?

Для обхода кислородного регулятора можно использовать обманку — механическую либо электронную. В первом случае речь идет об установке так называемой проставки или втулки вместо катализаторного устройства. Этот элемент монтируется между самим контроллером и выхлопной трубой. Размеры устройства должны быть определенными и соответствовать конкретной марке авто. Для более качественной работы важно, чтобы втулка была изготовлена из теплоустойчивой стали либо бронзы.

В самой проставке необходимо сделать отверстие сверлом на 2 мм, через него отработанные газы будут проходить в обманку. Во втулку ставится керамическая крошка, ее надо заранее обработать каталитическим спреем. Химическое воздействие выхлопных газов с этим материалом приведет к окислению, соответственно, будет снижена концентрация вредоносных элементов на выходе. В итоге это станет причиной того, что информация с двух контроллеров будет разной, а микропроцессорный модуль воспримет это как штатную работу катализаторного устройства.

Пример схемы для создания механической обманки лямбды

Для монтажа обманки выполняются следующие действия:

  1. Автомобиль загоняется в гараж с ямой либо на эстакаду.
  2. От АКБ отключается клеммный зажим.
  3. Производится демонтаж кислородного контроллера.
  4. Устанавливается проставка, подключается аккумуляторная клемма.
  5. Производится запуск мотора. Если микропроцессорный модуль выдает ошибку, процедура демонтажа и установки повторяется.

Этот тип обманки самый экономичный, он оптимально подойдет для использования в любом типе авто. Реализация электронных обманок более сложная.

Чтобы соорудить такое устройство, потребуются следующие детали:

  • неполярный конденсаторный элемент К10-17Б, емкость устройства должна составить 1 мкФ;
  • резисторный элемент С1-4, он должен быть рассчитан на 0,25 Вт, 5%;
  • паяльник с припоем и канифолью;
  • изолента;
  • канцелярский нож.

Монтаж обманки производится на проводники, идущие от контроллера к колодке. Сам разъем в некоторых моделях авто может располагаться в тоннеле между креслами водителя и пассажиром. Его место установки может быть в подкапотном отсеке или под центральной консолью, этот момент надо уточнить. Конденсаторное устройство рекомендуется монтировать сразу от коннектора перед резисторным элементом. Прежде чем выполнять задачу, необходимо отсоединить отрицательную клемму от АКБ.

Схема электронной обманки для кислородного регулятора

После осуществления подключений все компоненты надо качественно заизолировать. Оптимальнее всего установить всю схему в пластмассовый корпус и эффективно закрыть коробку, для этого залить эпоксидной смолой. Соединение проводников рекомендуется сделать там, где гофра отключается. Затем закрыть место изоляции.

Также допускается использование специальных приборов — эмуляторов. Но это не обманка. Такое устройство позволит обеспечить качественную работу микропроцессорного модуля, но не обойти его. Блок управления, установленный внутри эмулятора, позволит оценить качество отработавших газов и проанализировать работу первого контроллера. Затем устройство формирует импульс, соответствующий сигналу со второго контроллера.

Для решения проблемы можно перепрошить микропроцессорный модуль. Принцип заключается в том, что после выполнения задачи управляющий блок не станет учитывать импульсы от контроллера за катализаторным устройством. Модуль будет ориентироваться на сигналы регулятора, расположенного перед ним. Проблема состоит в том, что найти заводскую прошивку почти невозможно.

 Загрузка ...

Видео «Обзор обманок для кислородного контроллера»

Пользователь Виктор Токарь в своем ролике рассказал об устройствах для обхода лямбда-зондов с описанием основных особенностей и недостатков.

autodvig.com

ДИАГНОСТИРУЕМ И МЕНЯЕМ ЛЯМБДА-ЗОНД — Ford Sierra, 2.0 л., 1992 года на DRIVE2

ДИАГНОСТИРУЕМ И МЕНЯЕМ ЛЯМБДА-ЗОНД
В современном автомобиле лямбда-зонд и катализатор — "неразлучная парочка". "Умерший" лямбда-зонд вынуждает работать не по "правилам" катализатор и автомобиль становится не только экологически "грязным" но и не в меру "прожорливым".Что происходит с лямбда-зондом на автомобиле, на что еще влияет лямбда-зонд, как его проверить, когда и как менять — об этом и пойдет речь в данной статье, адресованной тем, кто ездит на современном автомобиле и тем, кто его обслуживает.

Сначала коротко о самом названии зонда. Лямбда-зонд, ? — зонд, датчик О2, датчик концентрации кислорода, датчик кислорода, lambda-sensor — эти все названия в различных источниках информации об одном и том же — предмете нашего разговора. В мировой практике для оценки состава топливо — воздушной смеси используют коэффициент (обозначается буквой греческого алфавита ? (ламбда), равный отношению количества воздуха поступившего в цилиндры к количеству теоретически необходимого воздуха для полного сгорания поступившего туда топлива. Если ?=1 то смесь принято называть стехиометрической и на одну часть топлива (по массе) для его полного сгорания должно приходиться 14,7 частей воздуха (также по массе). Полное сгорание топлива позволяет получить необходимую топливную экономичность двигателя, а каталитический нейтрализатор отработавших газов может максимально эффективно обезвредить наиболее вредные компоненты выхлопных газов (СО, СН, NОx). Если ?<1>1 — избыток кислорода, смесь будет "бедной". Из всей этой теории для дальнейшего понимания излагаемых вопросов нужно запомнить два момента — лямбда-зонд выдает максимальный выходной сигнал когда смесь "богатая" и минимальный когда смесь "бедная". Контроллер управления двигателем, получая эту информацию, корректирует время впрыска топлива форсунками для поддержания состава смеси близким к стехиометрическому. Рассматривать будем лямбда — зонды, которые устанавливаются на бензиновые двигатели (инжекторные и карбюраторные) т.к. лямбда-зонды на дизельных двигателях только начинают внедряться и пока не получили широкого распространения.

По принципу действия лямбда-зонды (в дальнейшем по тексту — датчики) бывают двух типов. Первый тип (имеющий наибольшее распространение) имеет чувствительный элемент из керамики на основе диоксида циркония. По сути это твердоэлектролитный источник напряжения, который в зависимости от соотношения кислорода в отработавших газах и атмосферном воздухе создает разность потенциалов между двух платиновых электродов, напыленных на его внутреннюю и внешнюю поверхности. Второй тип — резистивный, где чувствительный элемент из оксида титана. По сути это полупроводниковый элемент, который изменяет свою проводимость в зависимости от количества кислорода в отработавших газах. Внутреннее устройство датчиков рассматривать не будем. Ограничимся внешними конструктивными особенностями к которым придется обращаться в дальнейшем. Датчики бывают одно, двух, трех и четырехпроводные и соответственно с таким же количеством штырьков в разъеме для подключения. В датчике с одним проводом этот же провод и является сигнальным. В качестве второго провода используется "масса" автомобиля. В датчике с двумя проводами вместо "массы" используется отдельный провод. В датчике с тремя проводами один провод является сигнальным, в качестве второго используется "масса" автомобиля, по двум другим подается питание 12 вольт на элемент подогрева датчика. В датчике с четырьмя проводами два провода являются сигнальными, по двум другим подается питание 12 вольт на элемент подогрева. Одно и двухпроводные датчики (без подогрева) всегда устанавливаются в выпускном коллекторе как можно ближе к двигателю. Объясняется это тем, что сигнал на выходе появляется только тогда, когда температура чувствительного элемента станет не менее 350?С и чтобы датчик быстрее вступил в работу он должен быстрее прогреться. Трех и четырехпроводные датчики устанавливаются перед катализатором (на расстоянии 100…150 мм), иногда и в корпусе катализатора, а иногда одновременно перед катализатором и за катализатором. Датчик после катализатора используется в системе бортовой диагностики для контроля исправности катализатора и для более точной коррекции состава смеси. Датчики имеют неразборную конструкцию и не требуют обслуживания в процессе эксплуатации. Ресурс датчика — до 100 000 км. пробега автомобиля при условии, что он не подвергался воздействию нештатных факторов, которые могут вывести его из строя при любом пробеге. Здесь необходимо обратить внимание на два момента. Есть внешние факторы, которые приводят к искажению выходных сигналов за счет необратимых процессов в чувствительном элементе датчика и есть внешние факторы, которые искажают выходные сигналы абсолютно исправных датчиков. На чувствительный элемент датчика влияют компоненты топлива и герметиков, применяемых при ремонте. "Отравиться" и потерять "активность" датчик может от одной заправки бензобака этилированным бензином, в котором содержатся соединения свинца (Рb), а также кремнием (Si), входящим в состав силиконовых герметиков различного назначения. В первом случае при "богатой" смеси выходной сигнал будет заниженного уровня, а время перехода сигнала от минимального значения до максимального завышенным, т.е. датчик становится как бы "вялым". Во втором случае при "бедной" смеси выходной сигнал и время переключения будут завышенными. В обоих случаях коррекция времени впрыска топлива будет идти по ложным сигналам, либо система лямбда-регулирования исключит датчик из работы в контуре обратной связи. Если перед местом установки датчика имеется негерметичность выпускного коллектора (трещина в коллекторе, прогоревшая прокладка), то исправный датчик будет регистрировать либо "бедную" смесь, либо сигнал вообще будет отсутствовать, и контроллер будет ложно увеличивать подачу топлива. При пропуске воспламенения смеси в цилиндрах (некачественные свечи, "забитые" форсунки) не вступивший в реакцию горения кислород вместе с топливом поступает в выпускной коллектор где датчик регистрирует "бедную" смесь и контроллер опять же будет увеличивать подачу топлива. Попадание топлива на датчик как указано выше, а также при многократных и безуспешных пусках двигателя (и особенно при пуске с "буксира") не способствует "долголетию" датчика. Если после этого не произошел перегрев датчика, то может произойти "хлопок" в выпускном тракте и датчик может получить механические повреждения (трещины в керамике, нарушения контактов).

Работоспособность датчика необходимо регулярно проверять (каждые 30 000 км.), а сам датчик менять (через 100 000 км.). Это рекомендации производителей датчиков. Что происходит на самом деле в реальной жизни? Автору статьи не приходилось встречаться с ситуацией, когда кто-либо в качестве профилактики обращался бы с просьбой проверки датчика и тем более его замены через указанный интервал пробега. У всех возникает вопрос либо тогда, когда после пуска холодного двигателя через 2…2,5 мин. загорается индикатор "Check engine", либо на определенных режимах работы двигателя этот индикатор то загорается то гаснет, либо заметно возрастает расход топлива. Нередко встречаются и случаи, когда из выхлопной трубы "валит" черный дым, электроды свечей покрываются черным "лохматым" нагаром, расход топлива возрастает до 50 % против 15…20 % в большинстве случаев при отказе датчика. В любом случае отказавший датчик нарушает работу двигателя на холостом ходу, меняется динамика движения автомобиля, ухудшается холодный пуск двигателя за счет шунтирования электродов свечей нагаром. Обильный нагар в цилиндрах "закоксовывает" компрессионные кольца и они не прилегают к зеркалу цилиндра, что приводит к снижению компрессии. Иногда разница по цилиндрам достигает 5…6 кгссм? Через образовавшиеся зазоры газы прорываются в картер двигателя и "отравляют" масло, а при длительном и безуспешном пуске холодного двигателя уровень масла может увеличиться в 1,5.2 раза. и разбираться в причинах неудавшегося пуска двигателя приходится только после замены масла и масляного фильтра. Несгоревшее в цилиндрах топливо смывает масляную пленку с зеркала цилиндра и идет сухое трение и износ пары кольцо-цилиндр, что приводит к сокращению ресурса двигателя. Из всего вышесказанного следует, что датчик не такая простая и безобидная "штучка" как может показаться на первый взгляд, т.к. его отказ влечет за собой довольно серьезные последствия.

Для объективной оценки состояния датчика необходимо точно знать минимальное, среднее и максимальное значения выходного сигнала, а также время перехода сигнала от минимального до максимального значения (длительность фронта сигнала в миллисекундах). Поэтому "гаражные" методы диагностики с помощью стрелочного вольтметра, цифрового мультиметра и даже бортовой системы самодиагностики (по кодам вспышек индикатора "Check engine") малопригодны для принятия решения о замене датчика по следующим причинам. С помощью стрелочного прибора (из-за инерционности стрелки) можно определить по колебаниям стрелки только то, что сигнал изменяется. Немного больше информации дает цифровой мультиметр, показывающий среднее значение выходного сигнала. Но здесь тоже может быть неоднозначность. Например, если прибор показывает 0,45 вольт, то может быть неисправным датчик, а может и исправный датчик иметь одинаковые амплитуды максимального и минимального сигналов относительно среднего значения (симметричный сигнал). Если показания более 0,55 вольт, то можно говорить о том, что по каким-то причинам смесь "богатая" (неисправен регулятор давления топлива и давление в системе впрыска завышенное, неисправен расходомер воздуха и др.). Если показания менее 0,35 вольт, то это признак "бедной" смеси (это может быть из-за отсутствия питания на элементе подогрева датчика, трещины в выпускном коллекторе и др.) хотя фактически смесь может быть "богатой". Если применяемый мультиметр имеет режим определения максимального и минимального значений измеряемого сигнала, то результаты измерений будут более информативными и при соответствующем навыке можно более точно определить состояние датчика. Нельзя однозначно положиться и на информацию, полученную по результатам считывания кодов неисправностей с помощью бортовой системы самодиагностики, — можно ошибочно заменить исправный датчик. Допустим, что сосчитан код 13, который расшифровывается как "низкое значение сигнала датчика кислорода". Низкое значение сигнала будет по ряду причин (см. выше), а что на самом деле — "б

www.drive2.ru

Лямбда-зонд (датчик кислорода) — DRIVE2

Какая связь между катализатором и лямбда-зонд?

Лямбда-зонд — это датчик кислорода (Oxygen Sensor), устанавливаемый в системе выпуска. В выхлопной системе автомобиля, как правило, их один или две штуки. Первый датчик лямбда-зонд всегда устанавливается сразу после выпускного коллектора, чтобы выхлопные газы обтекали рабочую поверхность датчика, а второй, если есть, сразу после катализатора. Применение лямбда-зонд обусловнено жесткими экологическими нормами по снижению содержания вредных веществ в выхлопных газах. Катализатор предназначен для снижения выброса токсичных отработавших газов. Данная статья опубликована в паблике Машины. В свою очередь, катализатор вещь хорошая, но эффективно работает лишь при определенных условиях. Без постоянного контроля состава топливно-воздушной смеси катализатор выходит из строя очень быстро – вот тут и необходим датчик кислорода, он же лямбда-зонд (ЛЗ), он же O2-датчик.

Название датчика кислорода происходит от греческой буквы L (лямбда), которая в автомобилестроении обозначает коэффициент избытка воздуха в топливно-воздушной смеси. Избыток воздуха в смеси измеряется весьма оригинально – путем определения в выхлопных газах содержания остаточного кислорода (O2). При оптимальном составе этой смеси, когда на 14,7 части воздуха приходится 1 часть топлива, L равна 1. Окно эффективной работы катализатора очень небольшое: L = 1±0,01. Обеспечить такую точность возможно только с помощью систем питания с электронным (дискретным) впрыском топлива и при использовании в цепи обратной связи лямбда-зонда. Поэтому лямбда-зонд устанавливается перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлива (ЭБУ), а тот в свою очередь анализирует и оптимизирует состав смеси путем изменения количества подаваемого в цилиндры двигателя топлива. Как мы уже упомянали выше, на некоторых современных автомобилях имеется дополнительный датчик лямбда-зонд, который устанавливается на выходе катализатора. Это позволяет увеличить точность приготовления смеси и контролировать работу катализатора, чтобы трехкомпонентный катализатор смог полностью выполнить свое предназначение и сократить объем вредных выбросов до минимума.

Лямбда-зонд, как правило, изготавливают из циркониевого сплава (используется керамический элемент на основе двуокиси циркония, покрытый платиной) — гальванический источник тока, меняющий напряжение в зависимости от температуры и наличия кислорода в окружающей среде. Конструкция его предполагает, что одна часть соединяется с наружним воздухом, а другая — с выхлопными газами внутри трубы. вк.ком/карс.бест В зависимости от концентрации кислорода в выхлопных газах, на выходе датчика появляется сигнал. Контроллер принимает сигнал с ЛЗ, сравнивает его с значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь с контроллером впрыска и точная подстройка режимов работы двигателя под текущую ситуацию с достижением максимальной экономии топлива и минимизацией вредных выбросов.

Возможные причины поломки лямбда-зонд:
1)некачественный бензин, железо, свинец забивают платиновые электроды за несколько неудачных заправок;
2)перегрев корпуса датчика из-за неправильно установленного угла опережения зажигания, сильно переобогащенной топливной смеси;
3)масло в выхлопной трубе из-за плохого состояния маслосъемных колец;
4)сбои в системе зажигания, хлопки в глушителе и в выпуске разрушающие хрупкую керамику;
5)удары;
6)многократные (неудачные) попытки запуска двигателя через небольшие промежутки времени, что приводит к накапливанию несгоревшего топлива в выпускном трубопроводе, которое может воспламениться с образованием ударной волны;
7)попадание на керамический наконечник датчика любых эксплуатационных жидкостей, растворителей, моющих средств;
использование при установке датчика герметиков, вулканизирующихся при комнатной температуре или содержащих в 8)своем составе силикон;
9)обрыв, плохой контакт или замыкание на «массу» выходной цепи датчика.

Возможные признаки неисправности лямбда-зонд:
1)неустойчивая работа двигателя на малых оборотах;
2)ухудшение динамических характеристик автомобиля;
3)повышенный расход топлива;
4)повышение температуры в районе каталитического нейтрализатора или его нагрев до раскаленного состояния;
5)характерное потрескивание в районе расположения каталитического нейтрализатора после остановки двигателя;

Можно ли отключать лямбда-зонд после замены катализатора на пламегаситель?

После замены катализатора на пламегаситель, наличие кислородного датчика, как детали выхлопной системы, обеспечивающей в числе прочего эффективную работу катализатора, становится не важным. Отсюда вопрос: допускается ли эксплуатировать автомобиль совсем без лямбда-зонда? Однозначного ответа для всех автомобилей нет. Наиболее просто и правильно эта задача решается в том случае, если у данного автомобиля предусмотрена возможность перепрограмировать контроллер на режим работы без катализатора. Это возможно у большинства BMW с "мозгами" BOSH (Siemens не перепрограмируется). В этом случае после замены катализатора на пламегаситель меняется программа управления и лямбда-зонд просто снимается и всё. У некоторых марок автомобилей перепрограмирование невозможно и, если неисправность датчика сильно влияет на работу мотора, тогда выхода нет — необходимо устанавливать исправный датчик лямбда-зонд .

Взаимозаменяемость лямбда-зонд.

Рекомендованные заводом-изготовителем лямбда-зонды и сходные по конструкции циркониевые датчики могут быть взаимозаменяемы. Возможна замена неподогреваемых датчиков на подогреваемые (но не наоборот!). Однако при этом может возникнуть проблема несовместимости разъемов и отсутствия в автомобиле цепи питания для нагревателя лямбда-зонда. Недостающие провода можно проложить самостоятельно, а вместо разъема использовать стандартные автомобильные контакты. Рекомендуется использовать графитовую смазку, чтобы датчик не прикипел к выпускному коллектору.

www.drive2.ru

Датчик кислорода (Лямбда-зонд): как работает, проблемы, симптомы

На чтение 5 мин. Просмотров 6.3k. Опубликовано

Датчик кислорода (ДК) — он же лямбда-зонд — измеряет количество кислорода в выхлопных газах, отправляя сигнал на блок управления двигателя (ЭБУ).

Где находится датчик кислорода

Передний датчик кислорода ДК1 установлен в выпускном коллекторе или в передней выпускной трубе перед каталитическим нейтрализатором. Как вы знаете, каталитический нейтрализатор является основной частью системы контроля выбросов в автомобиле.

Задний кислородный датчик ДК2 установлен в выхлопе после каталитического нейтрализатора.

На 4-цилиндровых двигателях устанавливают как минимум два лямбда-зонда. Двигатели V6 и V8 имеют как минимум четыре датчика O2.

ЭБУ использует сигнал от переднего кислородного датчика для регулировки топливно-воздушной смеси путем добавления или уменьшения топлива.

Сигнал заднего датчика кислорода используется для контроля работы каталитического нейтрализатора. В современных автомобилях вместо переднего кислородного датчика используется датчик воздушно-топливного отношения. Он работает аналогично, но точнее.

Как работает датчик кислорода

Существует несколько типов лямбда-зондов, но для простоты в этой статье мы рассмотрим только обычные генерирующие напряжение датчики кислорода.

Как следует из названия, генерирующий напряжение датчик кислорода генерирует небольшое напряжение, пропорциональное разнице в количестве кислорода внутри и снаружи выхлопного газа.

Для правильной работы лямбда-зонд необходимо нагреть до определенной температуры. Типичный современный датчик имеет внутренний электрический нагревательный элемент, который питается от ЭБУ двигателя.

Когда топливовоздушная смесь (ТВС), поступающая в двигатель, бедная (мало топлива и много воздуха), в выхлопе остается больше кислорода, и кислородный датчик создает очень небольшое напряжение (0,1 – 0,2 В).

Если ТВС обогащается (много топлива и мало воздуха), в выхлопе остается меньше кислорода, поэтому датчик будет генерировать бОльшее напряжение (около 0,9 В).

Регулировка соотношения топливовоздушной смеси

Передний датчик O2 отвечает за поддержание оптимального соотношения смеси воздух / топливо, поступающей в двигатель, которая составляет приблизительно 14,7:1 или 14,7 частей воздуха на 1 часть топлива.

Блок управления регулирует топливовоздушную смесь на основе обратной связи от переднего датчика кислорода. Когда передний лямбда-зонд обнаруживает высокий уровень кислорода, ЭБУ предполагает, что двигатель работает на бедной смеси (недостаточно топлива) и поэтому добавляет топлива.

Когда уровень кислорода в выхлопе становится низким, ЭБУ предполагает, что двигатель работает на богатой смеси (слишком много топлива) и уменьшает подачу топлива.

Этот процесс непрерывен. Компьютер двигателя постоянно переключается между обедненным и обогащенным состоянием, чтобы поддерживать оптимальное соотношение воздух / топливо. Этот процесс называется операцией замкнутого цикла.

Если вы посмотрите на сигнал напряжения переднего датчика кислорода, он будет циклически колебаться где-то между 0,2 вольт (бедная) и 0,9 вольт (богатая).

Когда автомобиль заводится холодным, передний кислородный датчик не прогрет полностью, и ЭБУ не использует сигнал ДК1 для регулировки топлива. Этот режим называется разомкнутым контуром. Только когда датчик полностью прогрелся, система впрыска топлива переходит в режим замкнутого контура.

В современных автомобилях вместо обычного датчика кислорода установлен широкополосный датчик топливовоздушного соотношения. Датчик соотношения воздух / топливо работает по-другому, но служит той же цели — для определения, является ли топливовоздушная смесь, поступающая в двигатель, обогащённой или обеднённой.

Датчик топливовоздушного соотношения является более точным и может измерять более широкий диапазон.

Задний датчик кислорода

Задний или нижний кислородный датчик установлен в выхлопе после каталитического нейтрализатора. Он измеряет количество кислорода в выхлопных газах, выходящих из катализатора. Сигнал от заднего лямбда-зонда используется для контроля эффективности нейтрализатора.


Контроллер постоянно сравнивает сигналы от передних и задних датчиков O2. Основываясь на двух сигналах, ЭБУ знает, насколько хорошо каталитический нейтрализатор работает. Если катализатор выходит из строя, ЭБУ включает индикатор «Check Engine», чтобы вы знали об этом.

Задний датчик кислорода можно проверить с помощью диагностического сканера, адаптера ELM327 с программой Torque или осциллографа.

Идентификация датчика кислорода

Передний лямбда-зонд перед каталитическим нейтрализатором обычно называют датчиком «выше по потоку» или датчиком 1.

Задний датчик, установленный после катализатора, называется датчик «ниже по потоку» или датчик 2.

Типичный рядный 4-цилиндровый двигатель имеет только один блок (ряд 1 / банк 1). Поэтому в рядном 4-цилиндровом двигателе термин «Банк 1, Датчик 1» просто относится к переднему датчику кислорода. «Банк 1, Датчик 2» — это задний кислородный датчик.

Читайте подробнее: Что такое Банк 1, Банк 2, Датчик 1, Датчик 2?

Двигатель V6 или V8 имеет два блока (или две части этого «V»). Обычно блок цилиндров, содержащий цилиндр № 1, называется «Банк 1».

Различные производители автомобилей определяют Банк 1 и Банк 2 по-разному. Чтобы узнать, где банк 1 и банк 2 в вашем автомобиле, вы можете посмотреть в руководстве по ремонту или в Google, указав год, марку, модель и объём двигателя.

Замена датчика кислорода

Проблемы с датчиком кислорода являются распространёнными. Неисправный лямбда-зонд может привести к увеличению расхода топлива, увеличению выбросов в атмосферу и различным проблемам во время вождения (провалы оборотов, плохое ускорение, плавающие обороты и т. д.). Если датчик кислорода неисправен, его необходимо заменить.

В большинстве автомобилей замена ДК является довольно простой процедурой. Если вы хотите заменить кислородный датчик самостоятельно, с некоторыми навыками и руководством по ремонту, это не так сложно, но вам может понадобиться специальная торцевая головка для датчика (на фото).

Иногда может быть трудно вытащить старый лямбда-зонд, так как они часто сильно ржавеют.

Еще одна вещь, о которой следует знать — некоторые автомобили, как известно, имеют проблемы с заменяемыми датчиками кислорода.

Например, есть сведения о неоригинальном датчике кислорода, вызывающем проблемы в некоторых двигателях Chrysler. Если вы не уверены, лучше всегда использовать оригинальный датчик.

Где находится лямбда-зонд и что это такое?

В конструкции автомобилей, выпускаемых разными производителями, предусмотрено использование многочисленных датчиков. С их помощью осуществляется непрерывный мониторинг, контроль функционирования различных узлов, систем и агрегатов в заданных параметрах. Важнейшим датчиком является лямбда-зонд (λ-зонд), отвечающий за уровень кислорода в отводимых от двигателя выхлопных газах.

Определение

В соответствии с техническим описанием, лямбда-зонд – это специальное устройство, которое предназначено для фиксации, измерения и оценки уровня содержания (процентного) кислорода в общей массе выхлопных газов ТС. Данная информация в постоянном режиме направляется на электронный блок управления (ЭБУ), где в автоматическом режиме производится корректировка (при необходимости) состава подготавливаемой смеси топлива и кислорода, а также ее качества. В результате обеспечивается снижение уровня токсичности в отработанных газах, выбрасываемых автомобилем в окружающую среду.

Общее устройство

С каждым годом экологические нормы эксплуатации ТС становятся все жестче. Задача снижения уровня токсичности решается конструкторами посредством установки специального элемента – катализатора. Качество, надежность, продолжительность работы каталитического нейтрализатора обеспечивается за счет формирования правильного состава смеси (топливо/ кислород) перед ее направлением в камеру сгорания.

Лямбда-зонд представляет собой специальную систему, которая определяет уровень содержания кислорода, остающегося после завершения процесса превращения энергии сгорания топлива в движущую силу автомобиля. Если датчик зафиксирует излишки свободного кислорода, который не вступит во взаимодействие с топливом, то это указывает на недостаток бензина. С другой стороны, если не хватает кислорода, то следует снизить подачу. Принцип достаточно простой и эффективный, при этом позволяет не только контролировать выхлопные газы, но и обеспечивает экономичный расход топлива.

Месторасположение кислородного датчика

Лямбда-зонд вкручивается непосредственно в систему отвода отработанных выхлопных газов и находится в выпускном тракте в непосредственной близости с катализатором. Последние модели современных автомобилей оснащаются двумя датчиками кислорода, которые устанавливаются по обе стороны от каталитического нейтрализатора. По конструкции оба лямбда-зонда одинаковы, но производят разные замеры.

Так, верхний датчик замеряет и посылает на ЭБУ информацию о том, какой процент кислорода содержится в выхлопных газах. А главная задача кислородного датчика, установленного внизу, заключается в контроле эффективности работы катализатора (при необходимости – в его более тонкой, точечной корректировки).

Общее устройство детали

Наибольшее распространение в современных автомобилях получили кислородные датчики, работающие на основе диоксида циркония. Конструктивно, изделие представляет собой металлический стержень с проводом. Конец стержня несколько скруглен, внутри находится 2 электрода, между которыми – твердый электролит, либо двуокись циркония. Наружный электрод взаимодействует с выхлопными газами, а внутренний – с атмосферой. В конструкции лямбда-зонда предусмотрен специальный термоэлемент, с помощью которого осуществляется быстрый прогрев электродов до требуемых эксплуатационных параметров (приблизительно 300°С).

Возможные неисправности

Кислородные датчики функционируют в крайне тяжелых эксплуатационных условиях при непрерывном и достаточно агрессивном воздействии потока горячих отработанных газов. Выход детали из строя влечет целый ряд характерных неисправностей:

  • увеличение расхода топлива;
  • неустойчивую работу двигателя на холостом ходу;
  • снижение мощности;
  • ухудшение тяги, преемственности, передачи крутящего момента на ходовую часть;
  • характерный запах бензина из выхлопной трубы.

Поломка датчика редко происходит по причине механического воздействия. Чаще всего это последствия естественного износа, обрыва цепи питания нагревательного элемента или загрязнения.

Заменить неисправный лямбда-зонд можно самостоятельно, но при наличии соответствующей квалификации, либо рекомендуется доверить ремонт специалистам автосервиса.

Замена управляющего и диагностического датчиков концентрации кислорода

Где установлены кислородные датчики?

- Управляющий датчик концентрации кислорода (лямбда-зонд) установлен на приемной трубе на входе в каталитический нейтрализатор, а диагностический датчик - за каталитическим нейтрализатором. (между нейтрализатором и дополнительным глушителем). По своему устройству они одинаковые. (подробнее об этих датчиках)

Работы по замене проводятся на холодном двигателе

Для замены управляющего датчика кислорода отжимаем в моторном отсеке фиксатор колодки жгута проводов системы управления двигателем...

...и отсоединяем разъём от колодки проводов датчика.

Отсоединяем от кронштейна пластмассовый держатель жгута проводов датчика кислорода.

Датчик может «прикипеть» к приемной трубе и тогда, как правило, рожковым ключом отвернуть датчик не удастся - будут срываться его грани. В этом случае отвернуть датчик можно накидным ключом «на 22». Чтобы надеть ключ на шестигранник датчика, можно разобрать колодку жгута проводов датчика, вынув из нее наконечники проводов...

...или перекусить жгут проводов бокорезами, если датчик подлежит замене.

Накидным ключом «на 22» выворачиваем управляющий датчик кислорода...

...и снимаем его.

Для замены диагностического датчика концентрации кислорода...

...отверткой отжимаем снизу автомобиля фиксатор колодки жгута проводов системы управления двигателем...

...и разъединяем колодки жгута проводов и проводов датчика.

Разжимаем отверткой хомут крепления проводов датчика.

Накидным ключом «на 22» выворачиваем диагностический датчик из отверстия приемной трубы и снимаем его.

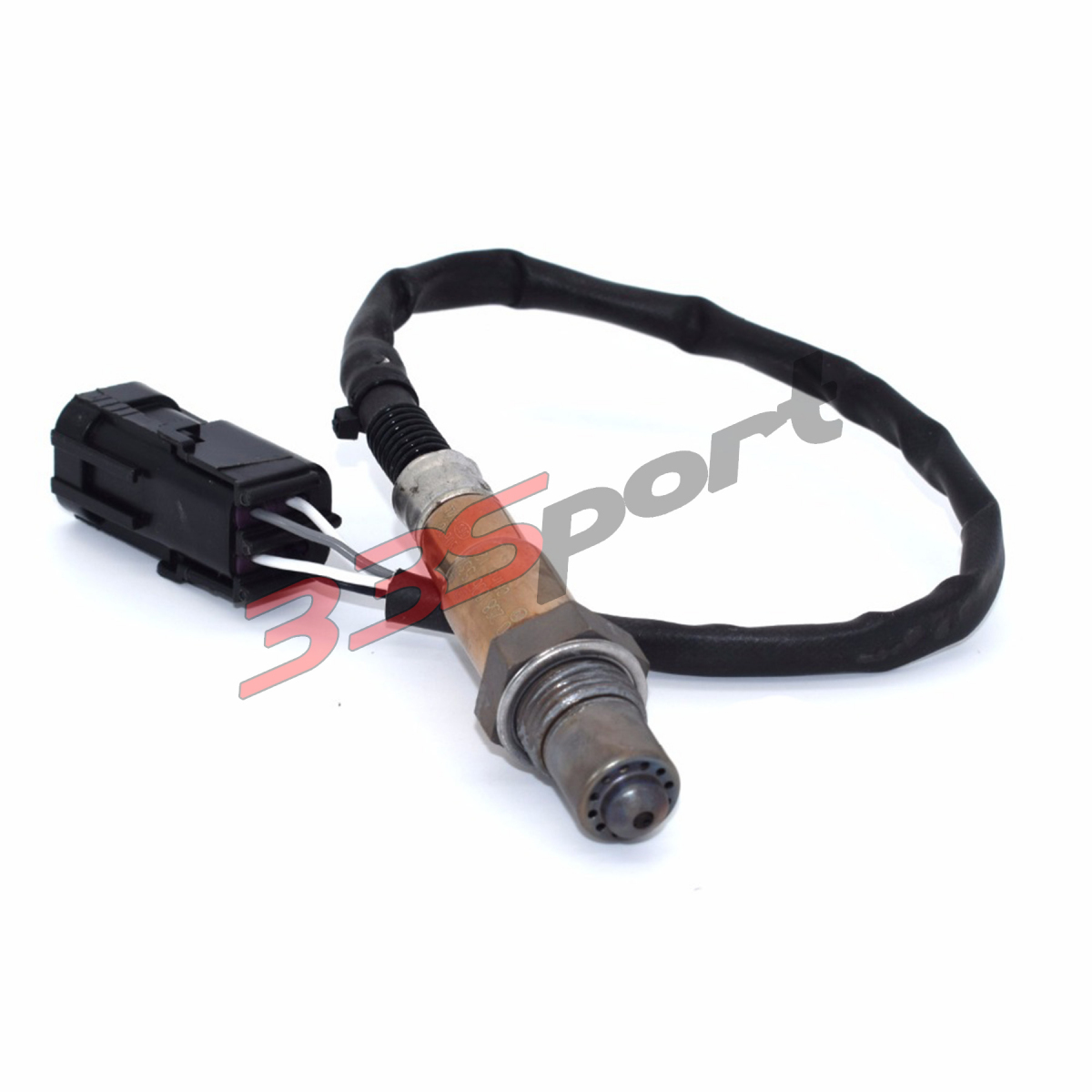

Датчик концентрации кислорода

Устанавливаем управляющий и диагностический датчики концентрации кислорода в обратной последовательности.

При установке не допускаем попадания смазки или грязи на наконечник датчика с прорезями и на разъем жгута проводов.

Заворачиваем датчик моментом 30–45 Н.м.

Чтобы в процессе эксплуатации датчик не «прикипел» к приемной трубе, перед установкой, наносим на его резьбовую часть тонкий слой противопригарной высокотемпературной присадки на основе графита.

Замена управляющего датчика кислорода (лямбда-зонд) Lada Largus / Лада Ларгус

Примечание: каталожный номер датчика (в зависимости от модификации двигателя) см. здесь, или здесь

Внимание. Не допускается попадание жидкости для чистки контактов или других материалов на датчик кислорода или колодку датчика. Эти материалы могут попасть в датчик кислорода и вызвать нарушение его работы.

На автомобиле используются два кислородных датчика: управляющий, замена которого описана на этой странице и диагностический кислородный датчик, замена которого описана здесь.


Управляющий датчик концентрации кислорода (УДКК)
Находится в резьбовом отверстии выпускного коллектора.

Снятие

Для автомобилей с двигателем К4М

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи .

Снять глушитель шума впуска и корпус воздушного фильтра.

Отсоединить колодку жгута проводов от колодки 1, рисунок 11-21, управляющего датчика кислорода.

Рисунок 11-21 - Снятие управляющего датчика кислорода двигателя К4М:

1 - колодка управляющего датчика кислорода;
2 - кронштейн крепления;
3 - управляющий датчик кислорода

Отсоединить от кронштейна 2 крепления колодку управляющего датчика кислорода.

Отвернуть управляющий датчик 3 кислорода (приспособление Mot. 1495 или вставка сменная 22 из набора типа 811382 ф. "USAG").

Для автомобилей с двигателем К7М

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи .

Снять защиту картера двигателя

Снять колодку 1, рисунок 11-22, управляющего датчика кислорода с держателя, сдвинув его.

Отвернуть управляющий датчик 3 кислорода (приспособление Mot. 1495 или вставка сменная 22 из набора типа 811382 ф. "USAG").

Рисунок 11-22 - Снятие управляющего датчика кислорода двигателя К7М:

1 - колодка управляющего датчика кислорода;
2 - хомут;
3 - управляющий датчик кислорода

Установка

Для автомобилей с двигателем К4М

Установить управляющий датчик 3, рисунок 11-21, кислорода.

  Момент затяжки датчика 45 Н.м (4,5 кгс.м) .

Присоединить к кронштейну 2 крепления колодку управляющего датчика кислорода.

Присоединить колодку жгута проводов к колодке 1 управляющего датчика кислорода.

Установить корпус воздушного фильтра и глушитель шума впуска (см. выше).

Присоединить клемму провода "массы" к аккумуляторной батарее .

Для автомобилей с двигателем К7М

Установить управляющий датчик 3, рисунок 11-22, кислорода.

  Момент затяжки датчика 45 Н.м (4,5 кгс.м).

Закрепить жгут датчика хомутом 2.

Присоединить колодку жгута проводов к колодке 1 управляющего датчика кислорода.

Установить колодку управляющего датчика кислорода в держатель.

Установить защиту картера двигателя

Присоединить клемму провода "массы" к аккумуляторной батарее .

Видео

Замена датчика кислорода, лямбда-зонд, инструкция

Срок службы датчиков кислорода (лямбда-зонд) составляет в среднем 50-80 тыс. км. Иногда эти датчики выходят из строя раньше срока, при этом появляются ошибки и повышают расход топлива. В этой статье мы расскажем как найти все 4 кислородных датчика и заменить их.

  • Не забывайте – работы производить только с холодным двигателем и выхлопной системой.
  • Датчики кислорода очень хрупкие, при падении могут повредиться.
  • Кроме того, наконечник датчика должен быть чистым при замене.

Кислородные датчики располагаются в банках, которые относятся к цилиндрам по номерам датчиков. Банк1 или В1 относится к цилиндрам 1-3. Банк 2 или B2 относится к цилиндрам 4-6. Датчик 1 или S1 относится к датчику перед каталитическим нейтрализатором. Датчик 2 или S2 относится к датчику после каталитического нейтрализатора.

Датчик1 банка1 показан зеленой стрелкой. Датчик1 банка2, желтая стрелка, но на этой фотографии трудно его увидеть. Датчик находится под жгутом проводов зажигания.


Датчик2 банка1 – зеленая стрелка. Датчик 2 банк 2 – желтая стрелка. Датчики кислорода расположены в выпускном коллекторе.

Замена датчиков перед каталитическим нейтрализатором

Снимите защитные крышки двигателя. Найдите электрические разъемы датчика кислорода на правой стороне двигателя над выпускным коллектором, как показано на первой фотографии.

Маркируйте фишки разьемов во время замены, либо меняйте один датчик за раз, чтобы не перепутать.

Затем отсоедините электрический разъем датчика кислорода, который вы меняете. Сначала снимите разъем с монтажного кронштейна, потянув вверх. После выключения отсоедините электрический разъем, нажать на фиксатор и вытащить его.

Установите новый датчик кислорода и затяните его. Затем отрегулируйте жгут проводов и подключите электрический разъем. Повторите, если заменить оба датчика. Затем соберите крышки двигателя и очистите коды неисправностей двигателя с помощью диагностического прибора BMW.

Замена датчиков после каталитического нейтрализатора

Кислородные датчики расположены в выхлопе, за каталитическими преобразователями. Для начала работы снимите защитный экран трансмиссии.

Найдите места подключения датчика кислорода, они установлены на кронштейне внизу корпуса коробки передач. Датчики кислорода после катализатора находятся в изоляционной фольге.



данная инструкция подходит для автомобилей БМВ 3 серии [E90/E91] (2006-2011 годов, Sedan/Wagon)


Полное руководство по ремонту датчика кислорода и датчика кислорода

Ни один владелец транспортного средства не хочет видеть, как включается контрольный двигатель. Этот предупреждающий знак предназначен для того, чтобы сообщить вам, что вашему автомобилю требуется обслуживание или ремонт. Как правило, когда загорается индикатор проверки двигателя, это означает, что система выхлопных газов вашего автомобиля не работает должным образом. Одна из основных причин, по которой загорается индикатор, связана с неисправностью кислородного датчика. Узнайте больше об этом устройстве, чтобы понять, насколько оно важно и когда нужно ремонтировать.

Что такое кислородный датчик и для чего он нужен?

Датчик кислорода является частью системы выбросов в вашем автомобиле. Он измеряет долю кислорода в вашем двигателе. Внутреннее сгорание в автомобиле работает за счет сжигания бензина. Чтобы правильно сжечь бензин, большинству автомобилей требуется соотношение 14 граммов кислорода на каждый грамм газа. Датчик кислорода помогает контролировать этот баланс.

Датчик обычно располагается на стороне пассажира автомобиля и устанавливается непосредственно на выхлопной трубе рядом с каталитическим нейтрализатором.Когда датчик выходит из строя, ваш автомобиль может потерять до 40 процентов своей топливной экономичности, потому что ваш автомобиль будет использовать слишком много газа.

Когда в автомобиле слишком много воздуха, говорят, что двигатель работает на обедненной смеси. Когда в двигатель не хватает воздуха, говорят, что он работает на обогащенной смеси. На обедненной смеси двигатель вызывает рывки или нерешительность при ускорении. Богатая смесь двигателя вызывает нагрев автомобиля и загрязнение окружающей среды. Оба условия могут вызвать возможное повреждение двигателя и плохой расход топлива. Датчик O2 контролирует ваши выбросы.

В вашем автомобиле может быть один, два, три или четыре датчика, в зависимости от типа, марки и модели двигателя.

Признаки неисправности кислородного датчика

Вы можете определить неисправность кислородного датчика по следующим признакам:

  1. Отказ пройти тест на выбросы
  2. Уменьшение пробега топлива
  3. Проверьте, горит ли свет двигателя
  4. Низкая производительность, грубая работа на холостом ходу, остановка двигателя и т. Д.
  5. Устройство проверки кода, определяющее отказ датчика O2

Наши механики имеют специализированное оборудование для проверки кислородного датчика в вашем автомобиле.Используя контрольные световые коды двигателя, мы можем быстро определить, почему горит ваш свет, и предложить решения.

Рекомендации по замене датчика кислорода

Частота замены кислородного датчика будет зависеть от возраста вашего автомобиля и типа имеющегося у вас датчика. В более новых автомобилях, которым меньше 20 лет, вероятно, потребуется заменять датчик примерно каждые 100 000 миль. Автомобили старше середины 1990-х годов потребуют замены при пробеге от 50 000 до 70 000 миль.Ознакомьтесь с рекомендациями производителя по обслуживанию.

Датчики кислорода

довольно легко диагностировать и заменять. Как правило, неисправный датчик O2 не отремонтировать. Его необходимо заменить из-за технологии и материалов, из которых он изготовлен. Есть несколько мест, где можно сделать самодельные работы, которые расскажут вам, как очистить датчик, чтобы получить от него еще несколько миль, но вы только откладываете неизбежное. Нет гарантии, что очистка датчика решит проблему. Вы также можете повредить чувствительную технику.

Когда вы узнаете, что у вас неисправный датчик, это похоже на замену свечи зажигания. Некоторые люди предпочитают заменять датчик самостоятельно, но для этого вам понадобится специальная розетка. Важно не допускать попадания масла или смазки на датчик. Механик может выполнить работу и убедиться, что она установлена ​​правильно.

Не игнорируйте контрольную лампу двигателя

Индикатор проверки двигателя говорит о том, что в вашей машине жар. Это больной. Это может быть что-то незначительное, например, незакрепленная крышка бензобака.Это также может означать неисправный каталитический нейтрализатор или поврежденные провода. В некоторых автомобилях при изменении влажности может загореться индикатор проверки двигателя. Без правильного диагноза нельзя быть уверенным в том, что случилось. Знание того, почему горит индикатор проверки двигателя, может дать вам душевное спокойствие, особенно после выполнения необходимого ремонта.

Sun Devil Auto имеет 19 точек в районе Феникса, которые обеспечивают диагностику, обслуживание и ремонт всех марок и моделей. Найдите ближайший к вам магазин, назначьте встречу и позвольте нам помочь вам поддерживать вашу машину в максимальной производительности.

5 признаков неисправного датчика кислорода (O2), местонахождение и стоимость замены

Датчик кислорода, также известный как лямбда-зонд, является важным датчиком для работы вашего автомобиля.

Он измеряет количество кислорода в газах, выходящих из вашего автомобиля через выхлопную трубу. Д-р Гюнтер Бауман создал этот датчик в 1960-х годах, когда работал в компании Robert Bosch GmbH.

Но, как и любое другое механическое оборудование, кислородный датчик рано или поздно выйдет из строя. В случае выхода из строя ваш автомобиль будет вести себя ненормально.В этой статье мы расскажем вам об общих симптомах, местонахождении и стоимости замены.

5 симптомов неисправного датчика кислорода

  1. Горит индикатор проверки двигателя
  2. Плохой пробег
  3. Двигатель пропускает зажигание
  4. Неудачный тест на выбросы
  5. Неровный холостой ход

Вот более подробный список из 5 симптомов, которые могут указывать на приближающийся отказ кислородных датчиков.

Горит индикатор проверки двигателя

Датчики напрямую подключены к бортовому компьютеру автомобиля.Компьютер получает данные от датчиков и оценивает их. Однако, если он получает неверные данные или вообще не получает данных, он включает индикатор проверки на вашей приборной панели.

Возможно, вы уже знаете, что индикатор проверки двигателя может гореть по разным причинам; теперь вы знаете, что неисправный кислородный датчик может быть одним из них.

Плохо Пробег

Неисправный датчик O2 искажает настройку двигателя. Это повлияет не только на неправильное количество топлива, закачиваемого в систему, но и на соотношение воздух-топливо.В результате расходуется больше или слишком мало топлива, а пробег уменьшается или увеличивается. Если вы заправляетесь чаще, причиной может быть неисправный кислородный датчик.

Неисправный кислородный датчик не позволяет компьютеру определять соотношение воздух-топливо для вашего двигателя. В результате показания искажаются, что сказывается на характеристиках и расходе топлива автомобиля.

Пропуски зажигания в двигателе

Искаженное соотношение топлива и воздуха приведет к пропуску зажигания в двигателе или обратному воспламенению.Если двигатель получит слишком много топлива, он не сможет его сжечь, что погасит искру свечи зажигания, что приведет к пропуску зажигания.

Слишком бедная смесь также вызывает пропуски зажигания, когда нет топлива для воспламенения.

Помимо прочего, датчик O2 играет важную роль в контроле управления двигателем и подачей топлива, поэтому, если датчик поврежден, общее состояние вашего двигателя ухудшится.

Неудачный тест на выбросы

Плохой или неисправный датчик кислорода не только повлияет на работу двигателя вашего автомобиля и топливную экономичность, но также приведет к неправильным измерениям выбросов.

В результате у вас могут возникнуть проблемы во время проверки или проверки на выбросы, поскольку тесты на выбросы не пройдут.

Если вы знаете, что у вашей машины плохие результаты по выбросам, есть большая вероятность, что ваш датчик O2 неисправен.

Грубый холостой ход

Из-за плохой топливовоздушной смеси, вызванной неисправным датчиком O2, это особенно заметно на холостом ходу без нагрузки.

Чтобы ваш автомобиль работал на холостом ходу без остановки, ему нужна идеальная топливно-воздушная смесь, и если датчик кислорода испортит это, вы заметите грубый холостой ход или глохнет на холостом ходу.

Что такое датчик кислорода?

Датчик кислорода - это электронное устройство, установленное в вашем автомобиле и измеряющее количество и концентрацию кислорода в выхлопных газах. Он также известен как лямбда-зонд.

Передовые автомобильные технологии позволяют производить самые эффективные кислородные датчики. Лямбда-зонд является важным компонентом всех автомобилей, выпущенных после 1980-х годов. Основная функция лямбда-зонда - сбор данных о том, сколько кислорода доступно для сгорания, и отправка их в систему управления двигателем.

Затем система использует данные для впрыска топлива и других целей.

Датчики кислорода обычно не выходят из строя полностью, но их эффективность со временем снижается.

Расположение датчика кислорода

Датчик кислорода O2 расположен в выхлопной системе вашего автомобиля, обычно на выпускном коллекторе или рядом с двигателем.

В вашем автомобиле может быть несколько датчиков кислорода. Эти датчики всегда расположены в потоке выхлопных газов вашего автомобиля.

В большинстве автомобилей один датчик O2 расположен рядом с двигателем, обычно в выпускном коллекторе. Некоторые автомобили имеют два или более датчиков O2, а второй датчик кислорода обычно устанавливается за каталитическим нейтрализатором.

Это помогает контролировать работу катализатора, сравнивая показания до и после.

Датчик кислорода Стоимость замены

Средняя стоимость датчика кислорода составляет от 100 до 250 долларов. Стоимость рабочей силы варьируется от 50 до 250 долларов.Вы можете рассчитывать на общую сумму от 150 до 500 долларов на замену датчика кислорода O2.

На основании отчетов из разных регионов и типов транспортных средств мы рассчитали средний диапазон затрат на замену кислородного датчика.

Если вы планируете заменять кислородный датчик самостоятельно, вы обычно покупаете только запчасти. Помните, что любые детали выхлопной трубы могут быть ржавыми, и их будет сложно отсоединить. Некоторые датчики O2 также расположены очень плохо, в зависимости от модели автомобиля.

Стоимость ремонта в качественной автомастерской обычно выше, чем при ремонте автомобиля независимым механиком. Если вы нанимаете механика для ремонта вашего автомобиля, он будет взимать с вас от 50 до 250 долларов за устранение проблемы в дополнение к стоимости покупки запчастей.

Из-за таких значительных колебаний цен рекомендуется провести небольшое исследование рынка и получить несколько котировок из разных механик. Вы также можете спросить людей в вашем районе, которые недавно заменили или отремонтировали устройство.

Основатель, владелец и главный автор Mechanic Base. Ремонтирую автомобили более 10 лет, специализируюсь на расширенной диагностике и устранении неисправностей. Я также был дрифтером и механиком более 7 лет.

Банк 1 VS Банк 2 - Расположение датчиков 1 и 2 O2

Датчики кислорода, также известные как датчики O2, являются одними из наиболее часто заменяемых датчиков в автомобиле, поскольку они имеют короткий срок службы.

Но даже в этом случае нельзя рисковать, не заменив их вовремя, поскольку они являются важным компонентом, когда дело касается работы транспортного средства.

Датчики кислорода

Если один из этих датчиков O2 перестал работать, вам необходимо сначала определить, какой это, найти его, а затем заменить или отремонтировать.

В этой статье мы обсудим два различных метода, которые в основном используются для обнаружения датчиков O2.

Как найти датчик O2, если он перестал работать?

Датчики O2 сначала делятся на две категории; банк 1 и банк 2. Оба они далее делятся на два в зависимости от номера датчика, будь то 1 или 2.

Из-за этого у многих людей возникают проблемы с определением того, какой датчик O2 является банком 1, а какой датчик O2 - банком 2, и в замешательстве они иногда даже заменяют неправильные датчики, что стоит им денег и времени.

Есть два основных метода обнаружения датчиков O2.

  • Один - ручной метод
  • А другой - с помощью сканера OBD2.

Мы подробно разъясним каждый из них, чтобы у вас не было проблем с использованием любого из двух методов для успешного обнаружения нужных датчиков.

1: Ручной метод

Мы подробно объясним датчики банка 1 и банка 2, а также датчик 1 и датчик 2, чтобы в следующий раз вы могли найти и затем заменить правильные датчики.

Ряд 1 и ряд 2 Датчик

Цилиндры в двигателе в основном разделены на две части. Если двигатель в вашем автомобиле V-образный, то у него будет по одному ряду с каждой из двух сторон двигателя.

На основании этого невозможно просто определить, является ли сторона водителя или другая сторона банком 1 или банком 2, поскольку он не фиксирован, а также потому, что сторона водителя в некоторых автомобилях различается.

Итак, как вы можете определить, какая сторона - банк 1, а какая - банк 2

Банк 1 VS Банк 2 Датчик кислорода

Правильный способ определить, какая сторона - банк 1, а какая - банк 2, с помощью следующий метод:

Банк 1: Это сторона, которая имеет цилиндр №1. Например, цилиндры 1-3-5-7

Банк 2: Это сторона, на которой находится цилиндр №2. Например, цилиндры 2 - 4 - 6 - 8

Банк 1 VS Банк 2

Есть два типа двигателей: рядные двигатели и поперечные двигатели (двигатели, которые установлены в других направлениях).Если вы знаете, какой цилиндр номер 1, больше не будет иметь значения, является ли ваш двигатель поперечным или рядным, поскольку ряд 1 всегда будет на цилиндре с маркировкой 1-3-5-7-9-11, а ряд 2 всегда будет включен. сторона цилиндра обозначена 2-4-6-8-10-12.

Теперь возникает следующая проблема: как узнать номер цилиндра. Это то, что вам нужно знать для этого в первую очередь.

Как узнать номера цилиндров?

Есть несколько способов найти номера цилиндров.Некоторые из этих способов указаны ниже:

1) В некоторых автомобилях вы можете узнать номер цилиндра, проверив крышку картера. Номер будет проштампован на картере.

2) Если у вас есть кабели зажигания, вы также можете их проверить. В некоторых случаях на них были написаны числа. Однако желательно этого не делать, так как тросы несколько раз заменялись или перемещались к другим цилиндрам. Так что они могут оказаться не на правильных позициях.

3) Самый безопасный способ проверить номер - использовать метод, упомянутый в пункте 1, или посмотреть порядок цилиндров в руководстве по обслуживанию или ремонту.У дилера также может быть некоторая информация об этом.

4) Другой метод - поискать в Интернете по коду двигателя и порядку зажигания или цилиндра.

Когда вы закончите считывать номер цилиндра и найти номер банка с помощью номера цилиндра, теперь вы должны найти номер датчика, будь то датчик 1 или датчик 2.

найдите номера цилиндров

Итак, что такое датчик 1 & 2, и о чем он нам говорит?

Номер датчика должен сказать нам, где датчик O2 или датчик температуры выхлопных газов расположен или установлен на выхлопной системе.

Первый датчик всегда расположен ближе всего к двигателю, а второй всегда находится в задней части выхлопной системы.

Как правило, в случае датчиков O2:

  • Датчик 1 = расположен перед передним каталитическим нейтрализатором (датчик O2 выше по потоку)
  • Датчик 2 = расположен после задней части каталитического нейтрализатора (датчик O2 ниже по потоку)

In в случае более 2 датчиков, например, в дизельных двигателях, поскольку им требуется много датчиков температуры выхлопных газов, может быть датчик 1-2-3-4 и т. д.В этом случае датчик 1 расположен ближе всего к двигателю, а последний датчик расположен в задней части выхлопной системы.

Сводка

Подводя итог всему сказанному, вот как вы найдете соответствующие датчики по их номеру цилиндра и номеру датчика.

Ряд 1, датчик 1 = Этот датчик O2 расположен прямо перед каталитическим нейтрализатором, на стороне цилиндра № 1, который является блоком 1.

Ряд 1, датчик 2 = Этот датчик O2 расположен сразу после Каталитический нейтрализатор, на стороне цилиндра №1, который является блоком 1.

Ряд 2, датчик 1 = Этот датчик O2 расположен прямо перед каталитическим нейтрализатором, на стороне цилиндра № 2, который является блоком 2.

Ряд 2, датчик 2 = Этот датчик O2 расположен сразу после Каталитический нейтрализатор, на стороне цилиндра № 2, который является банком 2.

2: Поиск нужного датчика с помощью сканера OBD2:

Вы также можете найти нужный датчик с помощью сканера OBD2. Использование сканера очень упрощает вам задачу, поэтому, если у вас есть сканер дома, вы можете выполнить следующие шаги, чтобы определить местоположение датчика:

  • Во-первых, вам необходимо подключить сканер OBD2.
  • Теперь сотрите все коды неисправностей.
  • Еще раз убедитесь, что все коды неисправностей стерты.
  • Отключите один из датчиков O2. Неважно, какой именно.
  • Проверьте код DTC. Он покажет вам номер банка, будь то банк 1 или банк 2.

Вы также можете использовать этот метод для устранения любого вида дезинформации в инструменте DTC, и таким образом вы можете быть на 100% уверены, что вы заменили правый датчик.

Почему важны кислородные датчики и каковы последствия их несвоевременной замены?

Датчики O2 используются двигателем автомобиля для уравновешивания смеси кислорода с бензином до постоянного значения, а затем подачи этой смеси постоянного состава в двигатель автомобиля.

Это очень важно для поддержания хорошей экономии топлива, а также низкого уровня выбросов в автомобиле.

Датчик O2 перестает работать

Если датчик O2 перестает работать по какой-либо причине, например, из-за загрязнения или из-за износа, компьютер не сможет произвести правильный состав смеси кислорода с бензином.

Это может вызвать такие проблемы, как низкий уровень выбросов и плохая экономия топлива, как упоминалось выше. Это может даже привести к выходу из строя каталитического нейтрализатора.

Если датчик O2 не отвечает, его необходимо немедленно заменить

Имейте в виду, что новые заменяемые датчики O2 также должны быть того же типа, что и оригинальные, установленные в автомобиле, с тем же количеством проводов. .В противном случае это тоже вызовет проблемы.

Если хотя бы один из датчиков O2 на вашем автомобиле с большим пробегом подошел к концу своего срока службы, велика вероятность того, что срок службы других датчиков также приближается к концу, и их также следует заменить. в то же время, чтобы восстановить работоспособность.

Следовательно, как видите, очень важно заменить эти датчики, прежде чем они станут большой проблемой. Вы можете определить проблему, следя за индикаторами.

Вот некоторые общие индикаторы:

Заключительные мысли

Неисправные датчики O2 могут доставить вам много неприятностей, если их вовремя не заменить. Поэтому, как только вы получите указание на то, что датчик может быть неисправен, найдите его, проверьте, а затем замените.

Вы можете использовать любой из двух методов и пошагово следовать им, чтобы найти датчики.

Новый путь вперед | Автомобильные и домашние советы и обзоры

Горит ли индикатор проверки двигателя? Или вы чувствуете странный запах после… [Продолжить->]

Даже если у вас приличный рост, высока вероятность того, что вы почувствуете… [Продолжить->]

Принятие решения: (Обернуть vs.Paint) Выбор пути… [Продолжить->]

Сделай сам - лучший способ стать более устойчивым и самодостаточным. Как… [Продолжить->]

Водитель автомобиля должен быть эффективным и бдительным в случае, если он столкнется с… [Продолжить->]

Включение лампы проверки двигателя (CEL) является одним из самых… [ Продолжить->]

Первое и самое важное, что вам нужно знать, прежде чем мы… [Продолжить->]

С отходами и мусором из вашего дома на колесах необходимо обращаться надлежащим образом.… [Продолжить->]

Затишье перед бурей: Никому не нравится глохнувший двигатель или плохой… [Продолжить->]

Вы купили новую машину прошлым летом, и всем она понравилась… [Продолжить-> ]

fuЛучшие автомобили - это не те, которые были недавно куплены,… [Продолжить->]

Обслуживание автомобилей - действительно главный разговор большинства людей… [Продолжить->]

Беспокойство об электричестве, когда вы в дороге это кайф? Кто… [Продолжить->]

Если вы устали застрять в дороге, потому что ваша машина… [Продолжить->]

Автомобили стали неотъемлемой частью нашей повседневной жизни в мире; … [Продолжить->]

Время от времени нашу машину нужно проверять и обслуживать.… [Продолжить->]

Эффективная выхлопная система всегда улучшает характеристики… [Продолжить->]

Итак, вам нужен перерыв! Каждый заслуживает хоть раз прокатиться… [Продолжить->]

Одна из лучших вещей в пикапе - это кровать. С… [Продолжить->]

Предупреждающие огни Volkswagen EPC обозначают электронный контроль мощности… [Продолжить->]

Когда дело доходит до выполнения работы, мыло для автомойки очень высоко… [Продолжить->]

В большинстве случаев автомобили подают нам предупреждающий сигнал, когда что-то происходит… [Продолжить->]

Покупка автомобиля - это одно, а его обслуживание - совсем другое… [Продолжить->]

ABS - это антиблокировочная система торможения. Система.Работа этой системы… [Продолжить->]

Нет ничего более непривлекательного, чем поврежденная краска на переднем капоте. … [Продолжить->]

Ничто так не свидетельствует об опыте, как уверенность в своих силах. Если вы… [Продолжить->]

Влажная почва, насекомые, жуки и еноты - вот что делает кемпинг… [Продолжить->]

Сколько времени потребуется для зарядки аккумулятора автомобиля - не вопрос… [Продолжить->]

При обычном понимании, умные автомобили - это автомобили, в которых используются новейшие и… [Продолжить->]

Шлифовка автомобиля - это не что иное, как подготовка поверхности этого конкретного… [Продолжить->]

Коррозия - это не что иное, как реакция газообразного водорода, которая… [Продолжить->]

Если вы не знаете, что означает TPMS, то вы должны знать, что это… [Продолжить->]

Seafoam - это ничего, кроме такой услуги, как присадка к топливу… [Продолжить->]

Керамическое покрытие может стать отличным дополнением к краске вашего автомобиля.Если вы хотите… [Продолжить->]

Единственные механические различия между системой R12 и R134a… [Продолжить->]

Есть много обстоятельств, которые приходят в голову автовладельцу… [Продолжить->]

В настоящее время автомобили имеют множество кодов, каждый из которых… [Продолжить->]

Бывают случаи, когда вы замечаете, что у вашего моторного масла сильный… [Продолжить->]

Вы знаете, что что-то не так, когда ваш машина начинает производить необычное… [Продолжить->]

Последнее, что нравится любому владельцу грузовика чистить, - это пыль с… [Продолжить->]

Если вы мой тип человека и ненавидите установку буксировки, тогда это… [Продолжить->]

Обе трансмиссии автомобильные, но в некоторых они сильно отличаются… [Продолжить->]

Если вы являетесь счастливым владельцем Toyota Tacoma и хотите увеличить бензин… [Продолжить ->]

Ничто не сравнится с острыми ощущениями от хорошего внедорожного приключения.Тем не менее, собираемся… [Продолжить->]

Автомобильные накладки - это довольно новая концепция. Раньше виниловые листы были… [Продолжить->]

Собираетесь купить новую машину? Ждать! Есть кое-что, что вам нужно… [Продолжить->]

Если у вас есть старая машина, или если вы часто ее используете и подвергаете воздействию тепла… [Продолжить->]

Хороший водитель - это тот, у кого врожденный инстинкты настолько отточены, что… [Продолжить->]

У владения грузовиком есть свои преимущества. Помимо приятной поездки, вы… [Продолжить->]

Работа с шестернями и подшипниками может стать ужасно утомительной, если вы не… [Продолжить->]

Когда вы владеете автомобилем, у вас есть определенные навыки, которые вам нужно освоить.… [Продолжить->]

Toyota Tundra - красивый автомобиль, который источает силу, класс и… [Продолжить->]

Со временем грузовики могут стать немного неровными. Если вы похожи на меня и любите… [Продолжить->]

Если вы часто участвуете в деятельности по замене автомобиля… [Продолжить->]

Хорошая тормозная система может буквально быть разницей между жизнью и… [ Продолжить->]

Оверспрей - это в основном вещество, которое находится поверх прозрачного покрытия… [Продолжить->]

Хорошая подножка для джипа отделит вас от других владельцев джипов.Если… [Продолжить->]

Так как джип - это прочный автомобиль для экстремальных условий, зеркала джипа… [Продолжить->]

Замена моторного масла относится к процедуре, при которой вы истощите… [Продолжить->]

Всем автолюбителям я уверен, что вы знаете о… [Продолжить->]

Вердикт Шайнер - не самый любимый инструмент в наборе. … [Продолжить->]

Вердикт Ценник неприятен для того количества лет, в течение которых они… [Продолжить->]

Фары выполняют важную функцию освещения дороги… [Продолжить->]

Вердикт Это действительно отличная альтернатива другим конкурентам, которые… [Продолжить->]

Вердикт Если вы не против глянцевой машины, это абсолютно… [Продолжить->]

Если ваш инструмент для формирования тормозной магистрали приносит больше вреда, чем пользы, то это… [Продолжить->]

Автомобили с батарейным питанием - это новинка в автомобилестроении… [Продолжить->]

Вердикт Если вы хотите сделать кому-то подарок, это… [Продолжить->]

Вердикт Тот факт, что он не включает в себя все профессиональные инструменты… [Продолжить->]

Вердикт У него может быть не самая роскошная упаковка, а может и не очень… [Продолжить->]

Хорошая обивка - единственная линия защиты внешнего вида вашего грузовика.… [Продолжить->]

Устали каждый день видеть новую царапину на своей машине? Выцветшая краска… [Продолжить->]

Вердикт Если бы нам пришлось дать вам честный обзор, мы бы выбрали… [Продолжить->]

Неудивительно, что владелец Jeep JK застрял в шторме в… [Продолжить->]

Если вы когда-либо выезжал на бездорожье, тогда вы, вероятно, понимаете… [Продолжить->]

Tesla только что запустила кибер-грузовик, и миллениалы издеваются над ним… [Продолжить->]

Давайте будем реальными; Самое лучшее в вождении - это острые ощущения, которые вы можете… [Продолжить->]

Если вы очень щепетильно относитесь к своим автомобильным чистящим средствам,… [Продолжить->]

Датчики кислорода, также известные как датчики O2, являются одними из них. из самых… [Продолжить->]

Поскольку вы здесь, мы уверены, что вы искали… [Продолжить->]

Разве это не сумасшествие, что то, что весит менее 20 фунтов, может легко… [Продолжить ->]

Эти два термина очень сбивают с толку, если вы работаете на автомобильном рынке… [Продолжить->]

Купить автомобиль легко; поддерживать это сложно.Есть некоторые… [Продолжить->]

Брелок или брелок - это небольшое устройство безопасности, которое… [Продолжить->]

Том Огл - человек, который изобрел устройство, которое заменило… [Продолжить- >]

Toyota GT86 и Subaru BRZ - японские автомобили, и обе они были выпущены на рынок… [Продолжить->]

Вот вам два сценария. Вы байкер, который любит кататься… [Продолжить->]

Только что ваши глаза привлекли мигающий индикатор «Проверьте систему VSC»… [Продолжить->]

Индикатор проверки двигателя или, в некоторых случаях, также известный как Сервис… [Продолжить->]

Ах, сладкий запах выходных! Вы собрали рюкзак и… [Продолжить->]

Люди, у которых есть джип, - чистые автолюбители.Они покупают джипы, потому что… [Продолжить->]

Сцепное устройство для распределения веса - это система, специально разработанная… [Продолжить->]

Когда вы заводите автомобиль, электрическая энергия преобразуется в… [Продолжить->]

Прицепное устройство или, можно сказать, прицепное устройство - это устройство, прикрепленное к… [Продолжить->]

Соленоид стартера работает на нескольких очень основных принципах. Его… [Продолжить->]

Обычно краски представляют собой испаряющиеся растворители, однако порошковое покрытие… [Продолжить->]

Иногда мы забываем наши ключи в машине и запираем дверь без… [Продолжить->]

Ржавчина в основном называется окислением с научной точки зрения.Поскольку это… [Продолжить->]

Мы часто находим небольшие царапины на лобовом стекле и других стеклах. … [Продолжить->]

Если вы автовладелец. Вы должны знать, что красота автомобиля в его… [Продолжить->]

Автомобиль - это лучшее, что нужно иметь после дома. Это дает вам… [Продолжить->]

Если у вас есть автомобиль и вы регулярно заботитесь о его техническом обслуживании, вы… [Продолжить->]

Запасная шина, также обычно называемая зарезервированной шиной, является … [Продолжить->]

Если у вас возникли проблемы с шинами, вам понадобится руководство по… [Продолжить->]

Купирование шин определяется как износ рисунков шин в… [Продолжить-> ]

Неважно, насколько вы большой автолюбитель и сколько времени вы… [Продолжить->]

Размер шины означает не только ее ширину или высоту.Он состоит из множества… [Продолжить->]

Регулярный осмотр вашего автомобиля чрезвычайно важен, поскольку он гарантирует, что… [Продолжить->]

Каталитические нейтрализаторы - это устройство, которое используется как вещество, которое может… [ Продолжить->]

Покупка автомобиля - одна из самых важных вещей, которую человек делает в своем… [Продолжить->]

Если вы учитесь красить свою машину с помощью воздушного компрессора,… [Продолжить->]

Service Engine Soon Light или в некоторых случаях известный как Check Engine… [Продолжить->]

Когда вы просыпаетесь утром, вы уже в плохом настроении, потому что… [Продолжить->]

Давайте будем реальными; не каждый может позволить себе модный апгрейд своего… [Продолжить->]

Владение трейлером вызывает чувство удовлетворения.Это не делает… [Продолжить->]

Представьте себе сценарий, в котором вы убиваете свою вторую половинку на красивом… [Продолжить->]

После месяцев планирования вы, наконец, готовы отправиться к некоторым… [Продолжить ->]

Представьте, что вы покупаете фантастически выглядящий фургон, о котором вы мечтали… [Продолжить->]

От могущественного молота Тора, волшебной палочки до микрофонов и простого… [Продолжить->]

Представьте себе, что вы чувствуете себя любители приключений и желание вытащить свой квадроцикл… [Продолжить->]

Вы помните, как вы раньше приклеивали цветной карандаш к кузову… [Продолжить->]

Царапины, сколы и неровности автомобиля не избежать.Но это… [Продолжить->]

Вы когда-нибудь устали посещать дорогие мастерские то и дело… [Продолжить->]

Вы когда-нибудь устали смотреть на свою старую машину и просто чего-то хотеть… [Продолжить- >]

То, что вы наткнулись на эту страницу, может означать только одно; вы ищете… [Продолжить->]

Вердикт Этот продукт - идеальный выбор для кроватей грузовиков, потому что большинство… [Продолжить->]

Я вырос в семье, где пол гаража всегда был чистым и… [Продолжить->]

Они говорят: «Когда меньше всего этого ожидаешь. , хорошие вещи случаются ».Что ж,… [Продолжить->]

Как будто в наши дни во всем существует множество вариаций и… [Продолжить->]

Каждый раз, когда мы покупаем подержанную машину или новенькую прямо с… [Продолжить-> ]

У вас проблемы с стойками автомобиля? Вы хотите знать, если… [Продолжить->]

Вы когда-нибудь устали посещать дорогие мастерские каждый раз и… [Продолжить->]

Были ли вы когда-нибудь в ситуации, когда ваш Jeep Wrangler должен быть… [ Продолжить->]

Одного момента отвлечения достаточно, чтобы кто-то украл вашу… [Продолжить->]

Иногда нужно позаботиться даже о самой грубой поверхности.И это… [Продолжить->]

Автомобиль - это самая особенная часть вашей жизни. Для некоторых людей это… [Продолжить->]

В повседневной жизни случайные царапины на бампере… [Продолжить->]

OBD2 - это устройство, используемое в современных автомобилях, которое сообщает нам о… [Продолжить ->]

Вердикт Rough Country Hard Tri-Fold очень привлекателен и… [Продолжить->]

Вердикт Gator EXT Soft Tri-Fold Bed Tonneau Cover - один из лучших… [Продолжить->]

Ничто так не ускоряет вашу машину, как надежный карбюратор.Это вполне… [Продолжить->]

Инвертор питания позволяет использовать аккумулятор вашего автомобиля или другие батареи… [Продолжить->]

Вы, находясь здесь, скорее всего, намекаете на то, что ищете… [Продолжить->]

Туманные очки или очки - обычное дело зимой или… [Продолжить->]

Автомобиль состоит из множества мелких, но важных деталей, которые в целом… [Продолжить->]

Стойка является жизненно важным элементом системы подвески вашего автомобиля. это будет… [Продолжить->]

Вердикт Tyger Auto Tonneau Cover обладает особыми особенностями как… [Продолжить->]

Стойки

- это очень основная и важная часть подвески вашего автомобиля… [Продолжить->]

Итак, какова ваша реакция, когда вы обнаружите, что на прокладку головки блока цилиндров был… [Продолжить->]

Как мы все знаем, прокачка тормозов - это процедура, выполняемая на гидравлических… [Продолжить->]

Новый путь вперед | Автомобильные и домашние советы и обзоры

Горит ли индикатор проверки двигателя? Или вы чувствуете странный запах после… [Продолжить->]

Даже если у вас приличный рост, высока вероятность того, что вы почувствуете… [Продолжить->]

Принятие решения: (Обернуть vs.Paint) Выбор пути… [Продолжить->]

Сделай сам - лучший способ стать более устойчивым и самодостаточным. Как… [Продолжить->]

Водитель автомобиля должен быть эффективным и бдительным в случае, если он столкнется с… [Продолжить->]

Включение лампы проверки двигателя (CEL) является одним из самых… [ Продолжить->]

Первое и самое важное, что вам нужно знать, прежде чем мы… [Продолжить->]

С отходами и мусором из вашего дома на колесах необходимо обращаться надлежащим образом.… [Продолжить->]

Затишье перед бурей: Никому не нравится глохнувший двигатель или плохой… [Продолжить->]

Вы купили новую машину прошлым летом, и всем она понравилась… [Продолжить-> ]

fuЛучшие автомобили - это не те, которые были недавно куплены,… [Продолжить->]

Обслуживание автомобилей - действительно главный разговор большинства людей… [Продолжить->]

Беспокойство об электричестве, когда вы в дороге это кайф? Кто… [Продолжить->]

Если вы устали застрять в дороге, потому что ваша машина… [Продолжить->]

Автомобили стали неотъемлемой частью нашей повседневной жизни в мире; … [Продолжить->]

Время от времени нашу машину нужно проверять и обслуживать.… [Продолжить->]

Эффективная выхлопная система всегда улучшает характеристики… [Продолжить->]

Итак, вам нужен перерыв! Каждый заслуживает хоть раз прокатиться… [Продолжить->]

Одна из лучших вещей в пикапе - это кровать. С… [Продолжить->]

Предупреждающие огни Volkswagen EPC обозначают электронный контроль мощности… [Продолжить->]

Когда дело доходит до выполнения работы, мыло для автомойки очень высоко… [Продолжить->]

В большинстве случаев автомобили подают нам предупреждающий сигнал, когда что-то происходит… [Продолжить->]

Покупка автомобиля - это одно, а его обслуживание - совсем другое… [Продолжить->]

ABS - это антиблокировочная система торможения. Система.Работа этой системы… [Продолжить->]

Нет ничего более непривлекательного, чем поврежденная краска на переднем капоте. … [Продолжить->]

Ничто так не свидетельствует об опыте, как уверенность в своих силах. Если вы… [Продолжить->]

Влажная почва, насекомые, жуки и еноты - вот что делает кемпинг… [Продолжить->]

Сколько времени потребуется для зарядки аккумулятора автомобиля - не вопрос… [Продолжить->]

При обычном понимании, умные автомобили - это автомобили, в которых используются новейшие и… [Продолжить->]

Шлифовка автомобиля - это не что иное, как подготовка поверхности этого конкретного… [Продолжить->]

Коррозия - это не что иное, как реакция газообразного водорода, которая… [Продолжить->]

Если вы не знаете, что означает TPMS, то вы должны знать, что это… [Продолжить->]

Seafoam - это ничего, кроме такой услуги, как присадка к топливу… [Продолжить->]

Керамическое покрытие может стать отличным дополнением к краске вашего автомобиля.Если вы хотите… [Продолжить->]

Единственные механические различия между системой R12 и R134a… [Продолжить->]

Есть много обстоятельств, которые приходят в голову автовладельцу… [Продолжить->]

В настоящее время автомобили имеют множество кодов, каждый из которых… [Продолжить->]

Бывают случаи, когда вы замечаете, что у вашего моторного масла сильный… [Продолжить->]

Вы знаете, что что-то не так, когда ваш машина начинает производить необычное… [Продолжить->]

Последнее, что нравится любому владельцу грузовика чистить, - это пыль с… [Продолжить->]

Если вы мой тип человека и ненавидите установку буксировки, тогда это… [Продолжить->]

Обе трансмиссии автомобильные, но в некоторых они сильно отличаются… [Продолжить->]

Если вы являетесь счастливым владельцем Toyota Tacoma и хотите увеличить бензин… [Продолжить ->]

Ничто не сравнится с острыми ощущениями от хорошего внедорожного приключения.Тем не менее, собираемся… [Продолжить->]

Автомобильные накладки - это довольно новая концепция. Раньше виниловые листы были… [Продолжить->]

Собираетесь купить новую машину? Ждать! Есть кое-что, что вам нужно… [Продолжить->]

Если у вас есть старая машина, или если вы часто ее используете и подвергаете воздействию тепла… [Продолжить->]

Хороший водитель - это тот, у кого врожденный инстинкты настолько отточены, что… [Продолжить->]

У владения грузовиком есть свои преимущества. Помимо приятной поездки, вы… [Продолжить->]

Работа с шестернями и подшипниками может стать ужасно утомительной, если вы не… [Продолжить->]

Когда вы владеете автомобилем, у вас есть определенные навыки, которые вам нужно освоить.… [Продолжить->]

Toyota Tundra - красивый автомобиль, который источает силу, класс и… [Продолжить->]

Со временем грузовики могут стать немного неровными. Если вы похожи на меня и любите… [Продолжить->]

Если вы часто участвуете в деятельности по замене автомобиля… [Продолжить->]

Хорошая тормозная система может буквально быть разницей между жизнью и… [ Продолжить->]

Оверспрей - это в основном вещество, которое находится поверх прозрачного покрытия… [Продолжить->]

Хорошая подножка для джипа отделит вас от других владельцев джипов.Если… [Продолжить->]

Так как джип - это прочный автомобиль для экстремальных условий, зеркала джипа… [Продолжить->]

Замена моторного масла относится к процедуре, при которой вы истощите… [Продолжить->]

Всем автолюбителям я уверен, что вы знаете о… [Продолжить->]

Вердикт Шайнер - не самый любимый инструмент в наборе. … [Продолжить->]

Вердикт Ценник неприятен для того количества лет, в течение которых они… [Продолжить->]

Фары выполняют важную функцию освещения дороги… [Продолжить->]

Вердикт Это действительно отличная альтернатива другим конкурентам, которые… [Продолжить->]

Вердикт Если вы не против глянцевой машины, это абсолютно… [Продолжить->]

Если ваш инструмент для формирования тормозной магистрали приносит больше вреда, чем пользы, то это… [Продолжить->]

Автомобили с батарейным питанием - это новинка в автомобилестроении… [Продолжить->]

Вердикт Если вы хотите сделать кому-то подарок, это… [Продолжить->]

Вердикт Тот факт, что он не включает в себя все профессиональные инструменты… [Продолжить->]

Вердикт У него может быть не самая роскошная упаковка, а может и не очень… [Продолжить->]

Хорошая обивка - единственная линия защиты внешнего вида вашего грузовика.… [Продолжить->]

Устали каждый день видеть новую царапину на своей машине? Выцветшая краска… [Продолжить->]

Вердикт Если бы нам пришлось дать вам честный обзор, мы бы выбрали… [Продолжить->]

Неудивительно, что владелец Jeep JK застрял в шторме в… [Продолжить->]

Если вы когда-либо выезжал на бездорожье, тогда вы, вероятно, понимаете… [Продолжить->]

Tesla только что запустила кибер-грузовик, и миллениалы издеваются над ним… [Продолжить->]

Давайте будем реальными; Самое лучшее в вождении - это острые ощущения, которые вы можете… [Продолжить->]

Если вы очень щепетильно относитесь к своим автомобильным чистящим средствам,… [Продолжить->]

Датчики кислорода, также известные как датчики O2, являются одними из них. из самых… [Продолжить->]

Поскольку вы здесь, мы уверены, что вы искали… [Продолжить->]

Разве это не сумасшествие, что то, что весит менее 20 фунтов, может легко… [Продолжить ->]

Эти два термина очень сбивают с толку, если вы работаете на автомобильном рынке… [Продолжить->]

Купить автомобиль легко; поддерживать это сложно.Есть некоторые… [Продолжить->]

Брелок или брелок - это небольшое устройство безопасности, которое… [Продолжить->]

Том Огл - человек, который изобрел устройство, которое заменило… [Продолжить- >]

Toyota GT86 и Subaru BRZ - японские автомобили, и обе они были выпущены на рынок… [Продолжить->]

Вот вам два сценария. Вы байкер, который любит кататься… [Продолжить->]

Только что ваши глаза привлекли мигающий индикатор «Проверьте систему VSC»… [Продолжить->]

Индикатор проверки двигателя или, в некоторых случаях, также известный как Сервис… [Продолжить->]

Ах, сладкий запах выходных! Вы собрали рюкзак и… [Продолжить->]

Люди, у которых есть джип, - чистые автолюбители.Они покупают джипы, потому что… [Продолжить->]

Сцепное устройство для распределения веса - это система, специально разработанная… [Продолжить->]

Когда вы заводите автомобиль, электрическая энергия преобразуется в… [Продолжить->]

Прицепное устройство или, можно сказать, прицепное устройство - это устройство, прикрепленное к… [Продолжить->]

Соленоид стартера работает на нескольких очень основных принципах. Его… [Продолжить->]

Обычно краски представляют собой испаряющиеся растворители, однако порошковое покрытие… [Продолжить->]

Иногда мы забываем наши ключи в машине и запираем дверь без… [Продолжить->]

Ржавчина в основном называется окислением с научной точки зрения.Поскольку это… [Продолжить->]

Мы часто находим небольшие царапины на лобовом стекле и других стеклах. … [Продолжить->]

Если вы автовладелец. Вы должны знать, что красота автомобиля в его… [Продолжить->]

Автомобиль - это лучшее, что нужно иметь после дома. Это дает вам… [Продолжить->]

Если у вас есть автомобиль и вы регулярно заботитесь о его техническом обслуживании, вы… [Продолжить->]

Запасная шина, также обычно называемая зарезервированной шиной, является … [Продолжить->]

Если у вас возникли проблемы с шинами, вам понадобится руководство по… [Продолжить->]

Купирование шин определяется как износ рисунков шин в… [Продолжить-> ]

Неважно, насколько вы большой автолюбитель и сколько времени вы… [Продолжить->]

Размер шины означает не только ее ширину или высоту.Он состоит из множества… [Продолжить->]

Регулярный осмотр вашего автомобиля чрезвычайно важен, поскольку он гарантирует, что… [Продолжить->]

Каталитические нейтрализаторы - это устройство, которое используется как вещество, которое может… [ Продолжить->]

Покупка автомобиля - одна из самых важных вещей, которую человек делает в своем… [Продолжить->]

Если вы учитесь красить свою машину с помощью воздушного компрессора,… [Продолжить->]

Service Engine Soon Light или в некоторых случаях известный как Check Engine… [Продолжить->]

Когда вы просыпаетесь утром, вы уже в плохом настроении, потому что… [Продолжить->]

Давайте будем реальными; не каждый может позволить себе модный апгрейд своего… [Продолжить->]

Владение трейлером вызывает чувство удовлетворения.Это не делает… [Продолжить->]

Представьте себе сценарий, в котором вы убиваете свою вторую половинку на красивом… [Продолжить->]

После месяцев планирования вы, наконец, готовы отправиться к некоторым… [Продолжить ->]

Представьте, что вы покупаете фантастически выглядящий фургон, о котором вы мечтали… [Продолжить->]

От могущественного молота Тора, волшебной палочки до микрофонов и простого… [Продолжить->]

Представьте себе, что вы чувствуете себя любители приключений и желание вытащить свой квадроцикл… [Продолжить->]

Вы помните, как вы раньше приклеивали цветной карандаш к кузову… [Продолжить->]

Царапины, сколы и неровности автомобиля не избежать.Но это… [Продолжить->]

Вы когда-нибудь устали посещать дорогие мастерские то и дело… [Продолжить->]

Вы когда-нибудь устали смотреть на свою старую машину и просто чего-то хотеть… [Продолжить- >]

То, что вы наткнулись на эту страницу, может означать только одно; вы ищете… [Продолжить->]

Вердикт Этот продукт - идеальный выбор для кроватей грузовиков, потому что большинство… [Продолжить->]

Я вырос в семье, где пол гаража всегда был чистым и… [Продолжить->]

Они говорят: «Когда меньше всего этого ожидаешь. , хорошие вещи случаются ».Что ж,… [Продолжить->]

Как будто в наши дни во всем существует множество вариаций и… [Продолжить->]

Каждый раз, когда мы покупаем подержанную машину или новенькую прямо с… [Продолжить-> ]

У вас проблемы с стойками автомобиля? Вы хотите знать, если… [Продолжить->]

Вы когда-нибудь устали посещать дорогие мастерские каждый раз и… [Продолжить->]

Были ли вы когда-нибудь в ситуации, когда ваш Jeep Wrangler должен быть… [ Продолжить->]

Одного момента отвлечения достаточно, чтобы кто-то украл вашу… [Продолжить->]

Иногда нужно позаботиться даже о самой грубой поверхности.И это… [Продолжить->]

Автомобиль - это самая особенная часть вашей жизни. Для некоторых людей это… [Продолжить->]

В повседневной жизни случайные царапины на бампере… [Продолжить->]

OBD2 - это устройство, используемое в современных автомобилях, которое сообщает нам о… [Продолжить ->]

Вердикт Rough Country Hard Tri-Fold очень привлекателен и… [Продолжить->]

Вердикт Gator EXT Soft Tri-Fold Bed Tonneau Cover - один из лучших… [Продолжить->]

Ничто так не ускоряет вашу машину, как надежный карбюратор.Это вполне… [Продолжить->]

Инвертор питания позволяет использовать аккумулятор вашего автомобиля или другие батареи… [Продолжить->]

Вы, находясь здесь, скорее всего, намекаете на то, что ищете… [Продолжить->]

Туманные очки или очки - обычное дело зимой или… [Продолжить->]

Автомобиль состоит из множества мелких, но важных деталей, которые в целом… [Продолжить->]

Стойка является жизненно важным элементом системы подвески вашего автомобиля. это будет… [Продолжить->]

Вердикт Tyger Auto Tonneau Cover обладает особыми особенностями как… [Продолжить->]

Стойки - очень основная и важная часть подвески вашего автомобиля… [Продолжить->]

Итак, какова ваша реакция, когда вы поймете, что прокладка головки блока цилиндров была повреждена? был… [Продолжить->]

Прокачка тормозов, как мы все знаем, - это процедура, выполняемая на гидравлике… [Продолжить->]

Как обнаружить и заменить неисправный датчик кислорода

Датчик кислорода является важной частью матрицы датчиков бензинового двигателя.Набор датчиков состоит из электронных измерительных инструментов, которые компьютер вашего двигателя использует для правильного регулирования работы двигателя вашего автомобиля и обеспечения его плавной и безопасной работы. Это включает в себя расчет правильной топливно-воздушной смеси для условий, в которых работает ваш двигатель. По мере старения датчики становятся все менее точными, что может привести к чрезмерному расходу топлива.

Неисправные датчики кислорода
Основной способ узнать, неисправен ли датчик кислорода, - это загореться индикатор двигателя автомобиля.Маловероятно, что в автомобиле будут возникать серьезные проблемы с двигателем, звуки или что-то еще, что укажет вам на проблему. Датчик кислорода управляется бортовой диагностической системой, которая сообщает о выходе из строя датчика. Когда загорается индикатор проверки двигателя, вы не можете определить, в чем проблема. Вам необходимо подключить компьютер двигателя к считывателю (в большинстве магазинов они есть под рукой), чтобы увидеть диагностические коды. Они сообщат вам, если у вас проблема с датчиком кислорода.

Почему датчики кислорода не работают
К датчикам кислорода прилагается много тепла.Со временем это может дать отрицательный эффект. Большинство кислородных датчиков рассчитаны на 100 000 миль. После этого у них есть шанс потерпеть неудачу. Кислородный датчик может нуждаться в замене, а может и не потребоваться, когда код OBD сигнализирует о проблемах датчика. Вместо того, чтобы быстро платить за замену, поговорите с местным магазином о более тщательной диагностике выхлопных газов, чтобы выяснить, действительно ли пришло время списать кислородный датчик, который не работает должным образом.

Как заменить неисправный датчик кислорода

Датчик кислорода относительно легко найти и заменить.Сделать это в домашних условиях сможет слесарь-любитель.

Инструменты и материалы

  • Чистые тряпки
  • Большой разводной ключ или набор серповидных ключей
  • 2 деревянных бруска хорошего размера
  • Фонарик
  • Домкрат автомобильный
  • Домкрат стоит для поддержки автомобиля
  • Новый датчик кислорода
  • Латексные или нитриловые перчатки (по желанию)

Также может быть полезно иметь под рукой руководство для вашего конкретного автомобиля или проверить процесс на онлайн-форуме, относящемся к вашей марке и модели.

Подготовьте рабочее место
Сначала припаркуйте автомобиль на ровной поверхности и включите тормоз. Поместите деревянные блоки позади и перед одной из задних шин. Это необходимо для того, чтобы автомобиль не двигался. Если вы недавно водили машину, велика вероятность, что выхлопная система будет очень горячей. Дайте ему немного остыть, прежде чем прикасаться к нему. Поднимите автомобиль с каждой стороны с помощью домкрата, пока шина не перестанет касаться земли. Опустите автомобиль на подставку, стараясь использовать одну из точек контакта рамы, указанных в руководстве пользователя.Другие места на автомобиле не предназначены для поддержки веса и будут повреждены, если вы воспользуетесь ими для подъема или поддержки автомобиля. Установив автомобиль на подставку, убедитесь, что он устойчиво поддерживается.

Найдите и снимите датчик (и)
В то время как некоторые автомобили оснащены только одним кислородным датчиком, другие автомобили используют два. На двигателях, использующих только один датчик, он обычно расположен на выпускном коллекторе или очень близко к нему (часть выхлопной трубы, которая присоединяется к двигателю вашего автомобиля).На автомобилях с двумя датчиками второй датчик будет расположен после каталитического нейтрализатора автомобиля. Просто проследите за выхлопной системой автомобиля от коллектора обратно к глушителю, чтобы найти датчик. Снимайте и заменяйте датчики по одному, следя за тем, чтобы в каждом месте был установлен правильный датчик. Взгляните и на новый кислородный датчик, чтобы иметь представление о том, как именно он выглядит. Провод датчика следует отсоединить с помощью простого зажима. Как только провод будет удален, используйте серповидный гаечный ключ, чтобы ослабить болт, крепящий датчик к выхлопной системе, и снимите его.Замените датчик и снова подключите его, следя за тем, чтобы зажим провода защелкнулся на месте. Позаботьтесь о том, чтобы провод был проложен на его первоначальном месте, так, чтобы он находился подальше от горячей выхлопной трубы.

Завершить работу
После замены датчиков выполните процесс первого шага в обратном порядке, чтобы завершить задание.

Почему ваш датчик кислорода не проходит тест на выбросы

Датчик кислорода измеряет уровень топлива и газов, таких как кислород и азот, которые покидают цилиндры двигателя.Чувствительный элемент представляет собой колбу из циркониевой керамики, покрытую с обеих сторон тонким слоем платины. Наружная часть колбы контактирует с горячими выхлопными газами, а внутренняя часть колбы выводится в атмосферу через корпус датчика или проводку. Идеальное выходное напряжение датчика должно составлять 0,45 В. Если датчик обнаруживает слишком много топлива или газов, ЭБУ уменьшает поток топлива в двигатель, а если датчик обнаруживает слишком мало топлива, ЭБУ увеличивает количество топлива, поступающего в двигатель.

Датчик кислорода и тест на выбросы вашего автомобиля
Тест на выбросы, также известный как проверка смога, проверяет загрязняющие вещества, выбрасываемые двигателем автомобиля. Если датчик кислорода не работает должным образом, выхлопные газы не могут регулироваться должным образом. Когда выбросы выхлопных газов, измеренные анализатором выбросов, слишком высоки, автомобиль не проходит испытание на выбросы. Одной из основных причин этого может быть неисправный датчик кислорода. Если вы обнаружите, что расход топлива вашего автомобиля отрицательно сказывается, или автомобиль подскакивает или колеблется во время вождения, причиной может быть неисправный датчик кислорода.Неисправный датчик может повредить каталитический нейтрализатор автомобиля. Если автомобиль не прошел тест на выбросы из-за высокого содержания угарного газа, вам следует проверить кислородный датчик.

Что необходимо знать домашнему механику о датчиках O2

Скачать PDF

Современные компьютеризированные системы управления двигателем полагаются на входные данные от различных датчиков для регулирования характеристик двигателя, выбросов и других важных функций. Датчики должны предоставлять точную информацию, в противном случае могут возникнуть проблемы с управляемостью, повышенный расход топлива и сбои в выбросах.

Одним из ключевых датчиков в этой системе является датчик кислорода. Его часто называют датчиком «O2», потому что O2 - это химическая формула кислорода (атомы кислорода всегда перемещаются парами, а не в одиночку).

Первый датчик O2 был представлен в 1976 году на Volvo 240. Следующие за ним автомобили в Калифорнии получили в 1980 году, когда правила Калифорнии по выбросам требовали снижения выбросов. Федеральные законы о выбросах сделали датчики O2 практически обязательными для всех автомобилей и легких грузовиков, построенных с 1981 года.И теперь, когда здесь действуют правила OBD-II (автомобили 1996 года и новее), многие автомобили теперь оснащены несколькими датчиками O2, некоторые из которых целых четыре!

Датчик O2 установлен в выпускном коллекторе для контроля количества несгоревшего кислорода в выхлопных газах, когда выхлопные газы выходят из двигателя. Контроль уровня кислорода в выхлопных газах - это способ измерения топливной смеси. Он сообщает компьютеру, является ли топливная смесь богатой (меньше кислорода) или бедной (больше кислорода).

На относительную насыщенность или обедненную смесь топливной смеси может влиять множество факторов, включая температуру воздуха, температуру охлаждающей жидкости двигателя, барометрическое давление, положение дроссельной заслонки, расход воздуха и нагрузку на двигатель.Есть и другие датчики, которые отслеживают эти факторы, но датчик O2 является главным монитором того, что происходит с топливной смесью. Следовательно, любые проблемы с датчиком O2 могут вывести из строя всю систему.

Петли

Компьютер использует вход кислородного датчика для регулирования топливной смеси, что называется топливным «контуром управления с обратной связью». Компьютер ориентируется на датчик O2 и реагирует изменением топливной смеси.Это приводит к соответствующему изменению показаний датчика O2. Это называется работой «замкнутого контура», потому что компьютер использует вход датчика O2 для регулирования топливной смеси. Результатом является постоянное переключение от богатой к обедненной смеси, что позволяет каталитическому нейтрализатору работать с максимальной эффективностью, сохраняя при этом среднюю общую топливную смесь в надлежащем балансе для минимизации выбросов. Это сложная установка, но она работает.

Когда сигнал от датчика O2 не поступает, как в случае, когда холодный двигатель запускается впервые (или выходит из строя датчик 02), компьютер заказывает фиксированную (неизменную) богатую топливную смесь.Это называется операцией «разомкнутого контура», потому что входной сигнал от датчика O2 не используется для регулирования топливной смеси. Если двигатель не переходит в замкнутый цикл, когда датчик O2 достигает рабочей температуры, или выходит из замкнутого цикла из-за потери сигнала датчика O2, двигатель будет работать на слишком богатой смеси, что приведет к увеличению расхода топлива и выбросов. Неисправный датчик охлаждающей жидкости также может предотвратить переход системы в замкнутый контур, потому что компьютер также учитывает температуру охлаждающей жидкости двигателя при принятии решения о переходе в замкнутый цикл.

Как это работает

Датчик O2 работает как миниатюрный генератор и вырабатывает собственное напряжение, когда нагревается. Внутри вентилируемой крышки на конце датчика, который ввинчивается в выпускной коллектор, находится циркониевая керамическая колба. Колба снаружи покрыта пористым слоем платины. Внутри колбы находятся две платиновые полоски, которые служат электродами или контактами.

Наружная часть колбы подвергается воздействию горячих газов в выхлопе, в то время как внутренняя часть колбы выходит изнутри через корпус датчика во внешнюю атмосферу.Кислородные датчики старого образца на самом деле имеют небольшое отверстие в корпусе, чтобы воздух мог попасть в датчик, но датчики O2 нового типа «дышат» через свои проводные разъемы и не имеют вентиляционного отверстия. В это трудно поверить, но небольшое пространство между изоляцией и проводом обеспечивает достаточно места для проникновения воздуха в датчик (по этой причине никогда не следует наносить смазку на разъемы датчика O2, поскольку она может блокировать поток воздуха). Проветривание датчика через провода, а не через отверстие в корпусе, снижает риск загрязнения датчика изнутри и его выхода из строя.Разница в уровнях кислорода между выхлопным и наружным воздухом внутри датчика вызывает прохождение напряжения через керамическую грушу. Чем больше разница, тем выше значение напряжения.

Датчик кислорода обычно вырабатывает примерно до 0,9 вольт, когда топливная смесь богатая и в выхлопных газах мало несгоревшего кислорода. Когда смесь бедная, выходное напряжение датчика упадет примерно до 0,1 вольт. Когда топливно-воздушная смесь сбалансирована или находится в точке равновесия около 14.7 к 1, датчик будет показывать около 0,45 В.

Когда компьютер получает сигнал обогащения (высокое напряжение) от датчика O2, он понижает топливную смесь, чтобы уменьшить показания датчика. Когда показания датчика O2 становятся бедными (низкое напряжение), компьютер снова меняет направление, заставляя топливную смесь обогащаться. Это постоянное колебание топливной смеси вперед и назад происходит с разными скоростями в зависимости от топливной системы. Скорость перехода самая низкая на двигателях с карбюраторами с обратной связью, обычно один раз в секунду при 2500 об / мин.Двигатели с впрыском в корпус дроссельной заслонки несколько быстрее (2–3 раза в секунду при 2500 об / мин), тогда как двигатели с многоточечным впрыском являются самыми быстрыми (5–7 раз в секунду при 2500 об / мин).

Датчик кислорода должен быть горячим (около 600 градусов или выше), прежде чем он начнет генерировать сигнал напряжения, поэтому многие датчики кислорода имеют внутри небольшой нагревательный элемент, чтобы помочь им быстрее достичь рабочей температуры. Нагревательный элемент также может предотвратить слишком сильное охлаждение датчика во время длительного холостого хода, что может привести к возврату системы к разомкнутому контуру.

Датчики O2 с подогревом используются в основном в новых автомобилях и обычно имеют 3 или 4 провода. Старые однопроводные датчики O2 не имеют нагревателей. При замене датчика O2 убедитесь, что он того же типа, что и оригинальный (с подогревом или без него).

Новая роль датчиков O2 с OBDII

Начиная с нескольких автомобилей в 1994 и 1995 годах и всех автомобилей 1996 года и новее, количество кислородных датчиков на каждый двигатель увеличилось вдвое. Второй кислородный датчик теперь используется после каталитического нейтрализатора для контроля его эффективности.На двигателях V6 или V8 с двойным выхлопом это означает, что можно использовать до четырех датчиков O2 (по одному для каждого ряда цилиндров и по одному после каждого преобразователя).

Система OBDII предназначена для контроля выбросов двигателя. Это включает в себя наблюдение за всем, что может вызвать увеличение выбросов. Система OBDII сравнивает показания уровня кислорода датчиков O2 до и после преобразователя, чтобы увидеть, снижает ли преобразователь загрязняющие вещества в выхлопных газах.Если он видит незначительные изменения в показаниях уровня кислорода или совсем не видит их, это означает, что преобразователь не работает должным образом. Это приведет к включению контрольной лампы неисправности (MIL).

Диагностика датчика
Датчики

O2 невероятно надежны, учитывая условия эксплуатации, в которых они живут. Но датчики O2 изнашиваются и в конечном итоге должны быть заменены. Характеристики датчика O2 имеют тенденцию к снижению с возрастом, поскольку загрязняющие вещества накапливаются на наконечнике датчика и постепенно снижают его способность производить напряжение.Такое ухудшение может быть вызвано различными веществами, попадающими в выхлопные газы, такими как свинец, силикон, сера, масляная зола и даже некоторые присадки к топливу. Датчик также может быть поврежден факторами окружающей среды, такими как вода, брызги дорожной соли, масло и грязь.

По мере того, как датчик стареет и становится вялым, время, необходимое для реакции на изменения в топливно-воздушной смеси, замедляется, что приводит к увеличению выбросов. Это происходит потому, что колебания топливной смеси замедляются, что снижает эффективность преобразователя.Эффект более заметен на двигателях с многоточечным впрыском топлива (MFI), чем с электронной карбюрацией или впрыском через корпус дроссельной заслонки, потому что соотношение топлива изменяется намного быстрее в приложениях MFI. Если датчик полностью умирает, результатом может быть фиксированная богатая топливная смесь. По умолчанию для большинства применений с впрыском топлива средний диапазон составляет три минуты. Это вызывает большой скачок расхода топлива, а также выбросов. А если преобразователь перегреется из-за богатой смеси, он может выйти из строя.Одно исследование EPA показало, что 70% автомобилей, не прошедших испытание на выбросы I / M 240, нуждались в новом датчике O2.

Единственный способ узнать, выполняет ли датчик O2 свою работу, - это регулярно его проверять. Вот почему на некоторых автомобилях (в основном импортных) есть световой индикатор с напоминанием о техническом обслуживании датчика. Хорошее время для проверки датчика - это замена свечей зажигания.

Вы можете прочитать выходные данные датчика O2 с помощью сканирующего прибора или цифрового вольтметра, но переходы трудно увидеть, потому что числа сильно меняются.Вот где действительно сияет инструмент сканирования на базе ПК, такой как AutoTap. Вы можете использовать графические функции, чтобы наблюдать за изменениями напряжения датчиков O2. Программное обеспечение отобразит выходное напряжение датчика в виде волнистой линии, которая показывает как его амплитуду (минимальное и максимальное напряжение), так и его частоту (скорость перехода от богатого к обедненному).

Хороший датчик O2 должен выдавать колеблющуюся форму волны на холостом ходу, при которой напряжение изменяется от почти минимального (0,1 В) до почти максимального (0.9v). Искусственное обогащение топливной смеси путем подачи пропана во впускной коллектор должно привести к тому, что датчик среагирует почти немедленно (в течение 100 миллисекунд) и перейдет на максимальный (0,9 В) выходной сигнал. Создание обедненной смеси путем открытия вакуумной линии должно привести к падению выходного сигнала датчика до минимального (0,1 В) значения. Если датчик не переключается вперед и назад достаточно быстро, это может указывать на необходимость замены.

Если цепь датчика O2 разомкнута, закорачивает или выходит за пределы допустимого диапазона, она может установить код неисправности и загореться контрольной лампой проверки двигателя или неисправности.Если дополнительная диагностика обнаруживает неисправность датчика, требуется его замена. Но многие датчики O2, которые сильно испорчены, продолжают работать достаточно хорошо, чтобы не устанавливать код неисправности, но недостаточно хорошо, чтобы предотвратить увеличение выбросов и расхода топлива. Таким образом, отсутствие кода неисправности или контрольной лампы не означает, что датчик O2 работает правильно.

Замена датчика

Очевидно, что неисправный датчик O2 требует замены. Но также может быть полезно периодически заменять датчик O2 для профилактического обслуживания.Замена стареющего датчика O2, который стал медленно работать, может восстановить максимальную топливную эффективность, минимизировать выбросы выхлопных газов и продлить срок службы преобразователя.

Необогреваемые одно- или двухпроводные датчики O2 на автомобилях с 1976 по начало 1990-х годов можно заменять каждые 30 000–50 000 миль. Подогреваемые 3- и 4-проводные датчики O2 в приложениях с середины 1980-х до середины 1990-х годов можно менять каждые 60 000 миль. На автомобилях, оборудованных OBDII (1996 г. и новее), рекомендуется интервал замены 100 000 миль.

.
