Пневмосистема газон некст – Пневмоподвеска на ГАЗ Газон Next, комплекты пневматической подвески на ГАЗ Газон Next

Пневмоподвеска с поперечным усилителем рамы на Газон Некст. Задний мост.

Применяется для моделей Газон Некст, Сити, Седельный тягач, Европлатформа, Бортовой, Эвакуатор, Автофургон, Самосвал
произведенных с 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021
С41R13, C42R33, C41R33 , Газ 3308, Газ 3309
Преимущества использования
• Увеличение грузоподъемности
• Возможность использования штатной системы подготовки воздуха
• Увеличение срока службы рессор
• Возможность осуществить монтаж самостоятельно
• Выравнивание и стабилизация нагрузки по осям
• Увеличение рентабельности грузоперевозок
• Сохранение гарантии от производителя
• ГАРАНТИЯ на комплект — 2 года.
• Производится в заводских условиях (имеет сертификат соответствия)
• Доставка в любой регион России.

В комплект входят:

1. Пневмоподушки усиленного типа

2. Кронштейны верхние на заднюю ось
3. Кронштейны нижние на заднюю ось
4. Поперечный усилитель
5. Пневмо линия
6. Болты крепления
7. Фитинги пневмомагистрали
8. Ниппель подкачки
9. Инструкция по установке

Элементы крепления защищены от ржавления гальваническим покрытие хрома.

Описание принципа действия. Пневмоподушки усиленного типа устанавливается дополнительно к штатным рессорам между рамой и мостом и позволяют перераспределить нагрузку между рессорами и пневмоподушками. Поперечный стабилизатор, входящий в комплект, защищает раму от скручивания. Пневмоэлементы усиленного типа позволяют компенсировать просадку и избежать избыточных кренов.   Изменяя давление можно увеличивать высоту кузова в диапазоне 12 см. В базовом варианте подвеска оснащается двумя золотниками подкачки для независимой двух контурной подачи. Системы подачи. Для подключения системы управления из салона можно использовать штатные воздушные ресиверы. Системы подачи могут быть как смежные (1 контур на одну ось), так и независимые (2 контура на 1 ось) , когда для каждого пневмоэлемента используется независимая магистраль. Системы могут быть механическими — управляемыми «пневмоклавишами» подачи и сброса или автоматическими с краном положения кузова. С ассортиментом систем управления пневмоподвеской из салона Газона вы можете ознакомиться во вкладках «рекомендуемые товары» или по ссылкам

1 контурное Управление Газон Некст

2 контурное Управление Газон Некст

Автоматическая система управления для Газон Некст

Как установить пневмоподвеску на Газон Некст можно самостоятельно? Монтаж не требует внесения изменения в штатные узлы и агрегаты. Это сохранит заводскую гарантию производителя. Все изделия производятся в заводских условиях и имеют сертификаты соответствия. Комплект широко используется в наших климатических условиях и устойчив к низким температурам. Монтаж комплекта позволит Вам значительно сэкономить на обслуживании рессор артикул номер 3309-2913012, 53-12-2913012-10. Как сделать из Газона Некст 10 тонник? Достаточно установить комплект пневмоподушек для задней оси. Поперечная траверса значительно усилит раму и защитит от нагрузок. Увеличивая грузоподъемность и сэкономив на обслуживании рессор, вы можете увеличить рентабельность бизнеса. Цена на пневмоподвеску Газон Некст указана без учета стоимости системы управления из салона.

Характеристики пневмоэлементов
—  Материал — резиносмесь с нейлоновым кордом (3 слоя)
—  Металл (меж секционное кольцо, крышки)
—  Диаметр пневмоэлемента  — от 18 до 19 см (при 1 атм.)
—  Высота – от 11.5 до 28 см (при 8 атм.)
—  Диапазон рабочего давления — от 3 до 8 атм. (при минимальном — 1 атм.)
—  Сопротивление сжатию — от 3 тонн на 1 пневмоэлемент (при 10 атм. )
—  Максимальный угол изгиба под нагрузкой — 10 градусов

—  Подушка имеет трехкратный запас прочности
—  Минимальное давление в системе не должно опускаться ниже 1 атмосферы.

Купить пневмоподвеску на Газон Некст можно в любом регионе, оформив заказ на нашем сайте.

Комплект разработан и произведен с соблюдением
ТУ 4500-001-85514427-2012

ВНИМАНИЕ
Мы настоятельно рекомендуем ознакомиться с настоящей инструкцией перед установкой. Комплект включает в себя все комплектующие, необходимые для успешной установки данной системы на Ваше транспортное средство. Перед началом установки системы проверьте содержимое на наличие всех комплектующих согласно настоящей инструкции. Вся работа должна быть выполнена в оборудованной мастерской с должным вниманием к правилам техники безопасности. Комплект пневматической подвески разработан не для увеличения грузоподъемности Вашего транспортного средства, а для выравнивания положения кузова при загрузке и снижении боковой раскачки при неравномерной загрузке по бортам, что влияет на управляемость автомобиля. Для Вашей безопасности устраните возможные неисправности своего транспортного средства перед установкой комплекта и не превышайте максимальную грузоподъемность рекомендуемую заводом изготовителем.

ПРЕДОСТЕРЕЖЕНИЯ
Всегда поддерживайте давление в пневмоподушках в рабочем диапазоне (см. технические характеристики). Несоблюдение этого правила может привести к выходу пневматических подушек из строя.
02050 ГАЗ Газон NEXT

Назначение
Вспомогательная пневмоподвеска улучшает эксплуатационные характеристики автомобиля, исключает проседание и раскачку кузова при загрузке, позволяет поддерживать кузов в центральном положении при любом уровне загрузки, улучшает управляемость при движении с грузом, повышает комфорт и безопасность движения.

Принцип действия Комплект вспомогательной пневмоподвески устанавливается в дополнении к штатной рессорной подвеске автомобиля. Пневмоподушки располагаются между кузовом (рамой) и мостом (рычагом подвески) и крепятся с помощью специальных кронштейнов. Регулировка давления воздуха в пневмоэлементах позволяет выбрать оптимальный режим работы пневмоподвески в зависимости от загрузки автомобиля. В стандартной комплектации воздух подается внешним компрессором (не входит в комплектацию) через клапан подкачки.

Технические характеристики Количество контуров (шт.) —
1 Количество пневмоэлементов для подключения (шт.)-2
Тип-двойной сильфон
Типоразмер (марка) пневмоэлементов — 220D1
Минимальное рабочее давление, бар- 0,5
Максимальное рабочее давление, бар -15 Грузоподъемность при 8 бар не менее, кг-3200
Диапазон рабочих температур -30 С – +40 С

Состав комплекта
1. Пневмоэлемент — 2
2. Кронштейн верхний (левый/правый) нижняя часть 2
3. Усилитель рамы (левый/правый) — 2
4. Кронштейн нижний  — 2
5. Скоба крепления нижнего кронштейна — 4

6. Поперечина — 1
7. Болт с полной резьбой DIN 933 М10х30 — 16
8. Шайба DIN 125 М10 -8
9. Винт с потайной головкой под шестигранник DIN 7991 М10х30- 14
10. Гайка с фланцем DIN 6923 М10 — 22
11. Шайба увеличенная DIN 9021 М10 — 12.

12. Гайка колпачковая DIN 1587 М10 -2
13. Гайка с наполнителем DIN 985 М10 — 2
14. Шпилька резьбовая DIN 975 М10х160 — 2
15. Втулка внутр. ВТ 12х1х105 -2 1
6. Винт с цилл. головкой под шестигранник DIN 912 М8х25 -. 8
17. Шайба DIN 125 М8 — 8
18. Фитинг сопуна (взамен штатного) Г 6х1/8 быстро разъем -1
19. Фитинг прямой 6х1/4 — 2
20. Фитинг тройник Т 6 — 1
21. Ниппель подкачки -. 1
22. ФУМ лента -1
23. Пневмомагистраль 6 мм.- 7 м.
24. Гофрорукав защитный-2 м.
25. Стяжка крепления пневмолиний -. 10
26. Защитный диск пневмоэлемента -. 2
27. Инструкция.- 1

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию изделия без предварительного уведомления.
02050 ГАЗ Газон NEXT

Подготовка к монтажу и рекомендации по его проведению Для корректного бесперебойного функционирования и продления срока эксплуатации при монтаже компонентов системы рекомендуется соблюдать следующие правила.
Пневмоэлементы
Перед началом установки комплекта строго рекомендуется устранить имеющиеся неисправности штатной подвески автомобиля. Комплект разработан для применения на определенной модели автомобиля (кроме универсальных комплектов). В некоторых случаях для установки комплекта на предусмотренные конструкцией места могут возникнуть помехи от дополнительного оборудования, установленного владельцем транспортного средства. Прежде чем приступить к установке комплекта, необходимо убедиться в наличии достаточного свободного пространства между рамой и мостом в месте установки комплекта. При монтаже комплекта и пневмомагистрали следует проявлять особое внимание и осторожность к таким деталям автомобиля как тормозные трубки, пневматические и гидравлические шланги, электрические жгуты, подвижные детали. Неаккуратность при монтаже комплекта может привести к выходу из строя деталей и узлов транспортного средства. Необходимо очистить детали штатной подвески автомобиля от дорожного налета и грязи в местах установки комплекта. При наличии толстого слоя антикоррозионной мастики, возможно, потребуется срезать верхний слой, для правильной посадки деталей комплекта на раму автомобиля.

Пневмомагистраль
Монтаж пневмолиний осуществляется после выбора места расположения всех компонентов системы с помощью пластиковых хомутов. Рез трубки пневмомагистрали необходимо производить острым инструментом в перпендикулярном направлении, без образования заусенцев и трещин. Не используйте ножницы – это приведет к смятию трубки и возможному появлению течи воздуха. Для подсоединения трубки к фитингу необходимо заранее надеть зажимную гайку, затем надеть трубку на посадочное место фитинга до упора и зажать гайкой. В некоторых случаях можно немного нагреть трубку для облегчения монтажа. Для отсоединения трубки, следует отпустить гайку и снять трубку с фитинга. При повторном подсоединении, желательно срезать деформированную часть трубки.

Минимальный радиус изгиба трубки – 60 мм. Не допускайте излома трубки при монтаже. Крайне важно при монтаже пневмолинии, избегать соприкосновений с подвижными элементами подвески и выхлопной системы автомобиля. Участки трубки подверженные пескоструйной нагрузке, изгибам или вибрациям следует защитить пластиковой гофрой.
В случае необходимости прокладки пневмомагистрали внутри салона или кабины автомобиля следует
наметить места входа магистрали, подготовить пространство вокруг для удобства монтажа, при
необходимости просверлить отверстие, а после монтажа обеспечить герметизацию проходного отверстия. Резьбовые соединения пневмомагистрали Уплотнение резьбовых соединений производится с помощью ФУМ-ленты (не менее 5-6 слоев) или резьбового герметика (не входит в комплект поставки). При использовании резьбового герметика строго соблюдайте рекомендации завода-изготовителя.

Монтаж комплекта

Монтаж пневмомагистрали Если комплект пневмоподвески используется без компрессорной системы управления, необходимо выбрать место на автомобиле для установки ниппеля подкачки воздуха. Рекомендуется расположить его в легкодоступном удобном месте, например в бампере, рядом с бензобаком или в салоне (кабине) автомобиля. Для установки клапана подкачки необходимо просверлить в основании отверстие диаметром 10 мм и зафиксировать в нем клапан при помощи гаек. Протяните трубку пневмомагистрали от клапана подкачки к местам установки пневмоподушек (с небольшим запасом около 20 см), используя для крепления трубки пластиковые хомуты-стяжки. Для разветвления пневмомагистрали используется фитинг тройник. Следует тщательно проверять длину трубки перед резом. ВНИМАНИЕ! Не закрепляйте пневмолинии на трубках тормозной системы автомобиля — это может привести к их повреждению! Места трубки наиболее подверженные пескоструйному воздействию от колес следует защитить гофрой.

Монтаж
Работа выполняется на поднятом домкратом автомобиле или подъемнике.

1. Установите фитинги в пневмоэлементы, используя футорки и ФУМ ленту или герметик для герметизации резьбового соединения. На некоторых пневмоэлементах фитинг может быть предустановлен заводом-изготовителем.

Стандартная схема монтажа пневмомагистрали
Пневмоэлементы
Клапан подкачки
Тройник

2. Демонтируйте штатные отбойники подвески, установленные на раме автомобиля, открутив по два болта крепления.
3. Выкрутите штатный сопун моста и установите взамен фитинг (18) так, чтобы он был обращен в сторону отверстия нижнего кронштейна для вывода трубки.

4. Спозиционируйте верхние кронштейны крепления подушки (левый и правый) на нижней плоскости рамы зацепами с внешней стороны а/м, так чтобы штатные заклепки рамы легли в отверстия кронштейна. Притяните кронштейн к раме винтами (9) и гайками (10).

5. Установите кронштейны усилителя рамы (левый/правый) вставив их в раму заужением ближе к концу автомобиля. Притягиваем их винтами (9) и гайками (10) к верхним кронштейнам пневмоподушки.

6. Расположите между подушкой и нижним кронштейном (левый и правый кронштейны одинаковые) защитный диск (27) и закрепите подушку на кронштейне двумя болтами (7) с шайбами (8).

7. Установите кронштейн в сборе с подушкой на мост автомобиля и закрепите на нем скобы, используя винты (16) с шайбами (17).

8. Притяните подушку к верхнему кронштейну двумя болтами (7) с шайбами (11).

9. Стяните скобы нижнего кронштейна шпилькой (14) через втулку (15) и используя шайбы (8) и гайки (10) и (13).  10. Повторите п.п. 4 — 10 для противоположной стороны автомобиля.

11. Установите поперечину и закрепите ее болтами (7) с шайбами (11) и гайками (10). Увеличенная шайба используется со стороны овальных отверстий. 12. Отрежьте участок трубки и подсоедините его к фитингу сопуна через отверстие в кронштейне.  13. Протяните все болтовые соединения и подключите пневмолинии. Убедитесь в том, что вокруг пневмоэлемента достаточно свободного места и он не задевает другие детали автомобиля.

Диагностика системы на утечки воздуха Диагностика системы на утечки воздуха производится методом обмыливания. Подайте максимальное разрешенное давление в проверяемый участок пневмосистемы и нанесите мыльный раствор воды на места возможных утечек (в основном – это резьбовые соединения). При обнаружении утечки, устраните её подтяжкой резьбового соединения минимальным усилием или действиями разборки / сборки узла с применением герметизирующего материала (ФУМ-лента или резьбовой герметик). Допускается падение давления в системе на 1 бар в течение 72-х часов (положение ГОСТ).

Эксплуатация и обслуживание Регулировка давления осуществляется с помощью внешнего компрессора через ниппель подкачки, либо с помощью бортовой компрессорной системы. Рекомендуется производить регулировку давления в системе после процедуры загрузки/разгрузки  автомобиля до возврата кузова автомобиля в горизонтальное положение.

Минимальное рекомендованное давление в системе – 0,5 бар. Поддержание минимального давления позволяет сократить риск пробоя пневмоэлемента и выхода его из строя. Максимальное рабочее давление ограничено техническими характеристиками пневмоподушки(см. соответствующий раздел документа), а также техническими характеристиками компрессорной системы управления. Не превышайте максимальное рабочее давление в системе!

Периодичность общего осмотра системы и проверка на утечки 1 раз в 6 месяцев.

Для продления срока службы пневмоэлементы рекомендуется промывать не реже чем 1 раз в месяц. Перед мойкой необходимо подать максимальное давление в систему, чтобы раскрыть все складки. Проверяйте пневмоподушки на предмет износа, повреждений и отсутствие посторонних предметов и дорожного налета при каждой мойке. Допускается применение специальных химических составов для поддержания эластичности резиновой оболочки пневмоподушек.

Гарантия На данное изделие предоставляется гарантия 2 года со дня продажи. Гарантия распространяется на дефекты материалов и недостатки при изготовлении. В рамках настоящей гарантии изготовитель обязуется отремонтировать или заменить любую деталь, которая была неисправна, при условии отправки изделия в адрес продавца. Гарантийный случай признаётся лишь в том случае, если изделие эксплуатировалось в соответствии с данной документацией, в него не были внесены изменения, оно не ремонтировалось не уполномоченным на то специалистом или не было повреждено в результате неправильного обращения с ним, а так же сохранена полная комплектность изделия. Данная гарантия не распространяется на естественный износ изделия. Гарантийный случай не влияет на продление срока гарантии и не инициирует начало новой гарантии.

pnevmopodveska24.ru

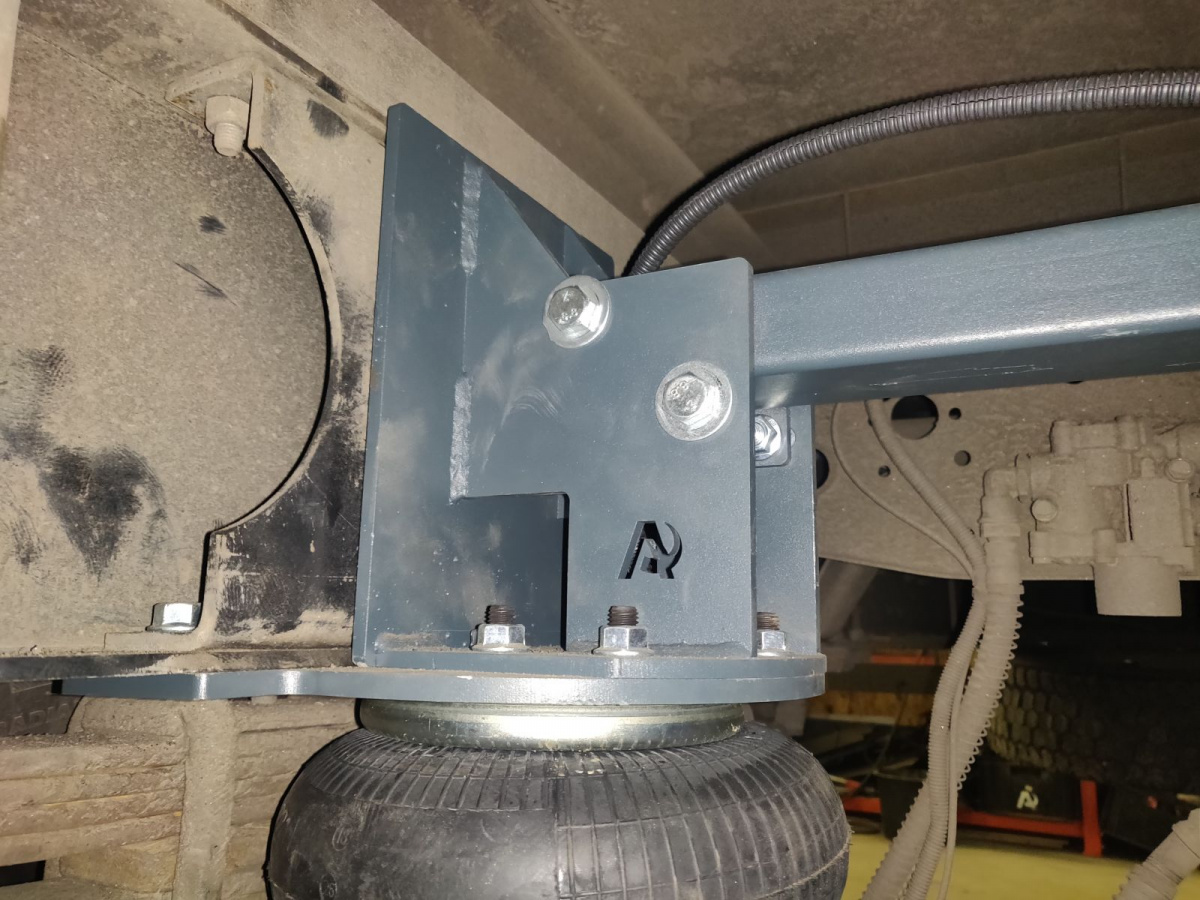

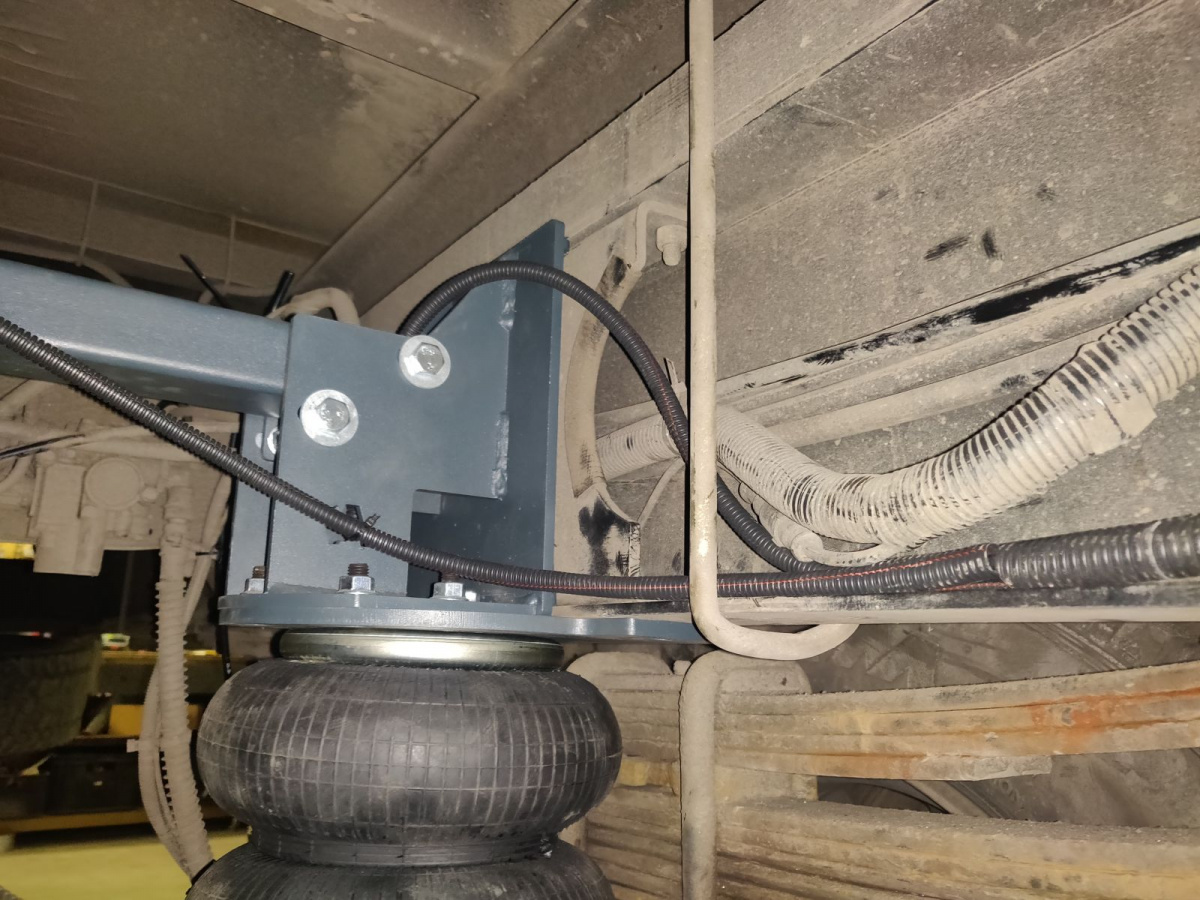

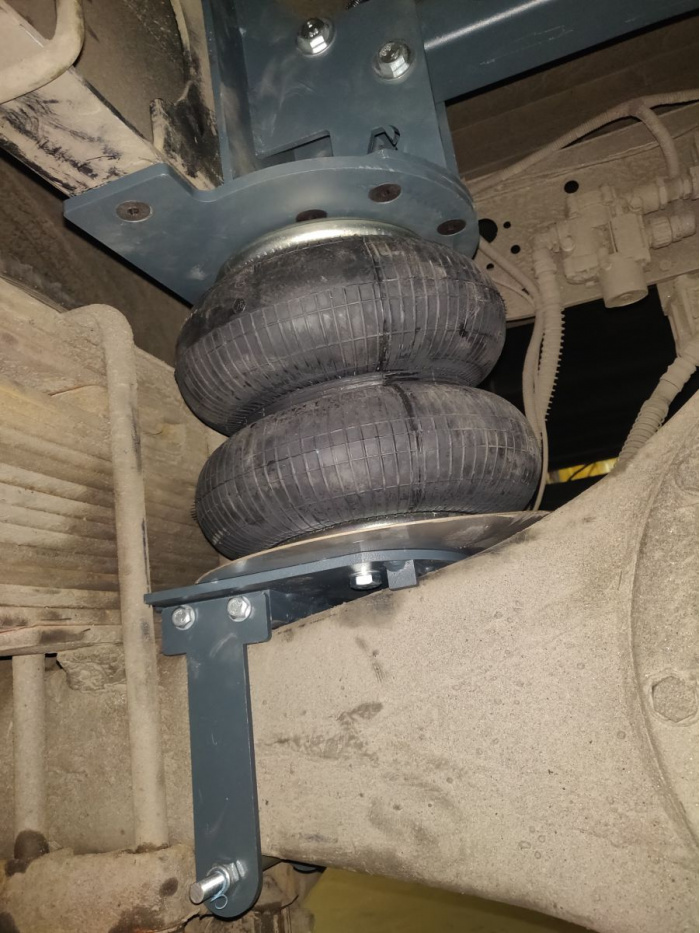

Пневмоподвеска ГАЗ ГАЗон NEXT, задняя ось, A-Ride, Усиленная рама Луидор, Aride

Комплект вспомогательной пневмоподвески на заднюю ось для ГАЗ ГАЗон NEXT устанавливается в дополнение к штатной рессорной подвеске автомобиля и позволяет снизить нагрузку на рессоры, увеличить комфортабельность автомобиля и улучшить грузовые характеристики автомобиля. Установка пневмоподвески позволит ГАЗ ГАЗон Некст перевозить больше груза без потери управляемости, избавит от проседания рессор и их поломок, сократит раскачку кузова и валкость. Пневмоподвеска на ГАЗ ГАЗон NEXT — это отлично решение для увеличения срока службы штатной рессорной подвески.

Монтаж вспомогательной пневмоподвески не требует специальных навыков и занимает в среднем 4 часа. Установить комплект вспомогательной пневмоподвески для ГАЗ ГАЗон NEXT возможно: в нашей мастерской, в любом автосервисе, а так же своими руками.

Особенности пневморессор для ГАЗ ГАЗон NEXT:

Снижение износа рессор и амортизаторов (штатные рессоры на вашем автомобиле прослужат дольше, т.к. пневпоподвеска снизит нагрузку на них, а также на другие элементы подвески)
Устранение шумов и вибрация подвески и ударов отбойника при перегрузе (пневмоподвеска полностью исключает ситуация, когда коммерческий автомобиль ложится на отбойники)
Возможность установить пневмоподвеску на уставшие рессоры (после установки пневмоподвески рессоры требующие замены прослужат еще долго)
Правильное положение кузова при любой нагрузке (всегда горизонтальное положение кузова коммерческого автомобиля в независимости от нагрузки, а это правильная работа головного света и уменьшение тормозного пути)
Уменьшение кренов и раскачивания автомобиля (пневмоподвеска не дает автомобилю кренится на перегруженный борт, и всегда находится в горизонтальном положении)
Увеличение комфорта для водителя и пассажиров (значительное увелечение комфорта при езде на автомобили по плохим и неровным дорогам, как для водителя, так и для пассажиров (на пассажирских микроавтобусах)
Увеличение прибыли от перевозок (пневмоподвеска – пневморессора – это вомзжосность перевезти в 1.5 раза больше груза за 1 рейс + экономия на замене рессор и штрафах ГИБДД за перегруз
Возможность управлять свесом автомобиля при загрузке и выгрузке (регулировка заднего клиренса для выравнивания пола будки коммерческого автомобиля с уровнем пола пандуса для удобной загрузки)
Высокий срок службы пневмоподвески (пневмоподвеска не требует никакого дополнительно обслуживания, и эффективно работает в течении 5 — 6 лет при любых условиях эксплуатации будь то мороз, грязь, соли и реагенты. Рабочее давление до 15 атмосфер)
Возможно увеличение комфорта и мягкости хода
Устраняется эффект «Козления»
Дополнительные опции управления пневмоподвеской:

Возможна установка системы управления с регулировкой из салона
Система может быть установлена на 1 контура (общее давление в подушках)
На два контура (разное давление в подушках, уменьшает раскачку и позволяет независимо выравнивать левый и правый борт)
Возможность дополнительно установить ресивер для сжатого воздуха, чтобы увеличить скорость работы (накачки) пневмоподвески, а так же добавить возможность подключать пневматические приборы, например подкачку колес или пневмосигнал

Комплект поставки пневмопдвески для ГАЗ ГАЗон NEXT

Комплект пневматической подвески разработан специально для ГАЗ ГАЗон NEXT и включает в себя два пневмоэлемента, кронштейны для крепления к раме и мосту, крепеж, фурнитуру для накачки от внешнего компрессора, инструкцию по установки своими руками.

В комплект входит:

Американские Пневмоэлементы (пневморессоры) сильфонного типа, которые оптимально подобраны по размерам для данного автомобиля. Не требуют никакого обслуживание за счет надежной резинно кордовой конструкции и служит более 400 тыс по пробегу автомобиля в любых дорожных условиях
элементы крепления собственного заводского производства из 6мм Российской стали, разработанные специально под данный автомобиль. Данные кронштейны надежны, просты в установке и прослужат большой срок. Кронштейны покрыты порошковой окраской, что защищает их от ржавчины весь срок эксплуатации
набор Российских болтов, шайб и гаек для сборки комплекта
воздушные фитинги и пневмомагистраль фирмы Camozzi, в комплекте идет 7 метров пневмошланга что позволяет вывести ниппель подкачки в любую часть автомобиля
ниппель для спуска и подкачки AirLift любым внешним компрессором
инструкция по установке
все оборудование прошло тестирование в различных условиях, что дает нам уверенность в надежности и долговечности данного комплекта пневмоподвески. Комплект поставляется в полностью разборном виде с пошаговой инструкции по установке. В отличи от конкурентов мы не скрываем то из чего собраны комплекты и даем возможность клиенту самостоятельно при установке ознакомиться со всем крепежом убедиться в его надежности и простоте установке.

Установка пневмокомплекта:

Комплект пневмоподвески на ГАЗ ГАЗон NEXT устанавливается в дополнение к штатным рессорам и не вносит изменения в штатные элементы подвески. Следовательно данный комплект не требует вносить изменения в ПТС автомобиля. Пневмоподушка для ГАЗ ГАЗон NEXT ставится между рамой и рессорами на специальных крепежных пластинах, идущих в комплекте. Верхняя крепежная пластина ставится на раму в штатные отверстия, между крепления ставится дополнительная поперечная распорка для усиления рамы и распределения нагрузки. Нижняя крепежная пластина ставится на мост.


Принцип работы пневмоподвески:

При наполнении пневмобаллонов сжатым воздухом происходит перерспределение нагрузке с рессор на пневмоэлементы. Далее при движении автомобиля по неровностям воздух в пневомопдушках сжимается еще больше, что позволят компенсировать вибрации и раскачку. В зависимости от давления в пневмоподушках можно изменить поведение подвески.

Рекомендации по установке компонентов системы и периоды обслуживания:

При установке оборудования, необходимо убедиться, что детали подвески, тормозной системы и прочие элементы автомобиля не повредят пневмоэлементы и питающие магистрали
После сборки проверить систему на утечку воздуха (с помощью мыльного раствора)
Повторная проверка на утечки через 100 км после установки

Внимание! Минимальное эксплуатационное давление в подушках 1 бар!  Периодическая мойка пневмоэлементов значительно сокращает вероятность их выхода из строя от налипающего абразива (песок, камни, грязь). Погрешность в замерах пневмоподушки не более 5%. При превышении давления более 8 бар, параметры диаметра и высоты не изменятся (подушка без нагрузки). В процессе длительной эксплуатации параметры внешнего диаметра подушки могут увеличится на 10%.

Технические параметры изделия, а так же иллюстрации носят только ознакомительный характер. Производитель изделия оставляет за собой право отступать от заявленных параметров без предварительных уведомлений.

Диагностика комплекта на утечки воздуха (области диагностики и действия по устранению утечек):

При правильной сборке комплекта пневмопдвески, допустимое падение давления с пневмобаллонах 1 бар в течении 72-х часов (положение ГОСТ)

Если давление системы падает на большие значения или за более короткие периоды стоит произвести диагностику утечек резьбовых соединений, соединение воздушной трубки на манометре (если имеется), а также герметичность самих пневмоподушек.

Средство для диагностики утечек — мыльный раствор воды. При обнаружении утечки, устранить её подтяжкой резьбового соединения минимальным усилием или разобрать и собрать узел с применением герметизирующего материала (ФУМ-лента, нить, резьбовой герметик).
Взрослые очень любят цифры. Когда рассказываешь им, что у тебя появился новый друг, они никогда не спросят о самом главном. Никогда они не скажут: «А какой у него голос? В какие игры он любит играть? Ловит ли он бабочек?» Они спрашивают: «Сколько ему лет? Сколько у него братьев? Сколько он весит? Сколько зарабатывает его отец?» И после этого воображают, что узнали человека.​

stavimpnevmo.ru

Установка пневмоподвески на ГАЗ Газон NEXT своими руками

Зачем ставить пневмоподвеску на ГАЗ Газон Next

Пневмоподвеска на ГАЗ Газон Next улучшает эксплуатационные характеристики автомобиля, позволяет снизить затраты на ремонт и обслуживание, и, следовательно, повысить рентабельность грузоперевозок.

Пневмоподвеска на все модели ГАЗ Газон Next (грузовик, микроавтобус) исключает проседание и раскачку кузова при загрузке, увеличивает срок службы рессор и узлов их крепления, повышает комфорт и улучшает управляемость при движении с грузом. После установки пневмоэлементов (подушек) происходит перераспределение веса автомобиля, что приводит к разгрузке рессор и элементов их креплений. Регулировка давления воздуха в пневмоэлементах (подушках) позволяет выбрать оптимальный режим работы пневмоподвески в зависимости от загрузки автомобиля.



Как устанавливается пневмоподвеска на ГАЗ Газон Next

Пневмоподвеска на ГАЗ Газон Next является дополнительным оборудованием, её установка не требует внесения изменений в конструкцию автомобиля. Пневмоэлементы (подушки) фиксируются между рамой и мостом с помощью специальных кронштейнов. Система управления пневмоподвеской обычно размещается в салоне автомобиля.

Пневмоподвеска на ГАЗ Газон Next устанавливается легко и быстро. Для установки вам будет достаточно стандартного набора инструментов и базовых навыков ремонта автомобиля. Если нет возможности установить комплект самостоятельно, рекомендуем воспользоваться услугами профессионального автосервиса.



Как управлять пневмоподвеской на ГАЗ Газон Next

Существует два способа управления пневмоподвеской: комфортный и экономичный.

При комфортном варианте пневмоподвеска на ГАЗ Газон Next устанавливается в совокупности с системой управления пневмоподвеской (достаточно простейшей). В таком случае управление давлением воздуха в пневмоэлементах (подушках) происходит клавишей из салона автомобиля, а контроль давления в пневмоэлементах (подушках) осуществляется по манометру.

В экономичном варианте пневмоподвеска на ГАЗ Газон Next устанавливается без системы управления. Тогда регулировка и контроль давления в пневмоэлементах (подушках) осуществляется через ниппель пневмосистемы аналогично регулировке и контролю давления в автомобильной шине.





Преимущества пневмоподвески Aride на ГАЗ Газон Next

При изготовлении пневмоподвески на ГАЗ Газон Next мы используем надежные, зарекомендовавшие себя пневмоэлементы (подушки), специально предназначенные для применения в автомобилестроении. При правильном использовании срок эксплуатации наших пневмоэлементов составляет не менее 4 лет. Пневмоэлементы (подушки) имеют простую и надежную конструкцию, большой запас прочности и рассчитаны на эксплуатацию в зимних условиях.

Пневмоподвески на ГАЗ Газон Next имеет простую и надежную конструкцию, что требует минимальных трудозатрат на её обслуживание. Достаточно поддерживать чистоту пневмоэлементов и при зимней эксплуатации периодически очищать пневмосистему от конденсата.

Мы являемся крупнейшим российским производителем пневмоподвески, что позволяет нам обеспечивать гарантийную и техническую поддержку нашей продукции.

Узнать полную стоимость пневмоподвески с системой управления на ГАЗ Газон Next можно связавшись с нами по телефону или написав на почту

a-ride.ru

Установка пневмоподвески на ГАЗ Газон NEXT своими руками

Монтаж пневмоподвески можно осуществить своими руками.Комплект не требует использования сварки или дополнительно дороботки элементов. Комплект включает в себя инструкцию для самостоятельной установки. Так же монтаж можно осуществить на любом профильном сервисе.

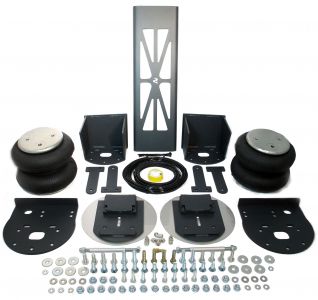

Из чего состоит комплект пневмоподвески

Комплект пневматической подвески разработан специально для ГАЗ ГАЗон NEXT и включает в себя два пневмоэлемента, кронштейны для крепления к раме и мосту, крепеж, фурнитуру для накачки от внешнего компрессора, инструкцию по установки своими руками. В комплект входит:

• американские Пневмоэлементы (пневморессоры) сильфонного типа, которые оптимально подобраны по размерам для данного автомобиля. Не требуют никакого обслуживание за счет надежной резинно кордовой конструкции и служит более 400 тыс по пробегу автомобиля в любых дорожных условиях;
• элементы крепления собственного заводского производства из 6мм Российской стали, разработанные специально под данный автомобиль. Данные кронштейны надежны, просты в установке и прослужат большой срок. Кронштейны покрыты порошковой окраской, что защищает их от ржавчины весь срок эксплуатации;
• набор Российских болтов, шайб и гаек для сборки комплекта;
• воздушные фитинги и пневмомагистраль фирмы Camozzi, в комплекте идет 7 метров пневмошланга что позволяет вывести ниппель подкачки в любую часть автомобиля;
• ниппель для спуска и подкачки AirLift любым внешним компрессором;
• инструкция по установке.

Подвеску на Газон Некст можно установить самостоятельно. Но если вы хотите быть уверенным, что всё сделано правильно, заручиться гарантией и сберечь нервы, обращайтесь в нашу компанию.
Звоните 8-800-555-20-88

Записаться на установку

Как устанавливается пневмоподвеска на ГАЗ Газон Next

Пневмоподвеска на ГАЗ Газон Next является дополнительным оборудованием, её установка не требует внесения изменений в конструкцию автомобиля. Пневмоэлементы (подушки) фиксируются между рамой и мостом с помощью специальных кронштейнов. Система управления пневмоподвеской обычно размещается в салоне автомобиля.

Пневмоподвеска на ГАЗ Газон Next устанавливается легко и быстро. Для установки вам будет достаточно стандартного набора инструментов и базовых навыков ремонта автомобиля.

Как управлять пневмоподвеской на ГАЗ Газон Next

Существует два способа управления пневмоподвеской: комфортный и экономичный.

При комфортном варианте пневмоподвеска на ГАЗ Газон Next устанавливается в совокупности с системой управления пневмоподвеской (достаточно простейшей). В таком случае управление давлением воздуха в пневмоэлементах (подушках) происходит клавишей из салона автомобиля, а контроль давления в пневмоэлементах (подушках) осуществляется по манометру.

В экономичном варианте пневмоподвеска на ГАЗ Газон Next устанавливается без системы управления. Тогда регулировка и контроль давления в пневмоэлементах (подушках) осуществляется через ниппель пневмосистемы аналогично регулировке и контролю давления в автомобильной шине.

Самостоятельная установка пневмоподвески — задача для продвинутых автомобилистов, которые точно знают, что делают. Новичку, севшему за руль только вчера, такая задача явно не под силу. Но и бывалые автолюбители тоже допускают ошибки. Самая распространённая — самоделки, созданные на подушках, заказанных через интернет из Китая. Качество резины в таких «изделиях», как правило, оставляет желать лучшего.
Звоните 8-800-555-20-88

Фотографии установки







Вы всегда можете получить более подробную

консультацию у наших специалистов

по бесплатному телефону

8-800-555-20-88

Задать вопрос



xn—-8sbebjde4bnhobgg8a.xn--p1ai

Газон Некст с пневмоподвеской

Новый Газ Газон Next удлиненный используется с ежедневной завышенной загрузкой. Данный Газон Некст с удлинненой базой не превышает максимальную массу 8700 кг. при этом максимальная нагрузка на переднюю ось составляет 2650 кг, а на заднюю 6600 кг. Для увеличения последнего значения компания Пневмобаллоны.Ру представила продукцию Air-ride для компенсации максимальной загрузки задней оси Газон Next City



Самые мощные пневморессоры от компании Air-ride способны выдержать максимальную нагрузку GAZon Next даже в самых северных регионах России. Купить пневмоподвеску для ГАЗон Некст



Новый ГАЗон Некст оснащается новой пневматической тормозной системой с максимальной нагрузкой 12 тонн, таким образом этот крепыш, может буксировать прицеп до 3300 кг или превысить грузоподъемность на данный вес. Воздух данной тормозной системы можно использовать и для нашей дополнительной пневматической подвески, тем самым удешевляя систему управления. Выкручиваем заглушку в ресивере, подключаем магистраль, ставим кран для возможности закрыть пневматическую подвеску в случае повреждения магистрали пневмоподвески:



Купить двухконтурную систему управления для GAZ Next с пневматической тормозной системой. Панель управления с кнопками и двухстрелочным манометром установили в салон ГАЗон Некст для контроля и управления давлением в пневморессорах. Значение давления можно считывать и в темное время суток, за счет подсветки в манометре VIAIR.

pnevmoballoni.ru

Пневмоподвеска перед на Газон NEXT (2014- н.в.)

Пневмоподвеска на Газон NEXT (2014- н.в.) комплект подушек с крепежом и брекитами, штуцера, трубка.

Устанавливается в дополнение к штатной рессорной подвеске автомобиля и позволяет снизить нагрузку на рессоры, увеличить комфортабельность автомобиля и улучшить грузовые характеристики автомобиля. Установка пневмоподвески позволит ГАЗ ГАЗон Некст перевозить больше груза без потери управляемости, избавит от проседания рессор и их поломок, сократит раскачку кузова и валкость.

Дополнительные опции управления пневмоподвеской:

• Возможна установка системы управления с регулировкой из салона
• Система может быть установлена на 1 контура (общее давление в подушках)
• На два контура (разное давление в подушках, уменьшает раскачку и позволяет независимо выравнивать левый и правый борт)
• Возможность дополнительно установить ресивер для сжатого воздуха, чтобы увеличить скорость работы (накачки) пневмоподвески, а так же добавить возможность подключать пневматические приборы, например подкачку колес или пневмосигнал

Материал кронштейнов



сталь 3, 6мм, порошковая покраска

Среднее время самостоятельно установки комплекта



4 часа

Материал пневмоподушки



резина с 3х слойным нейлоновым кордом и металлокордовое межсекционное кольцо

диаметр / высота (без давления), мм



150/150

минимальное эксплуатационное давление, Бар



1

Допустимый угол изгиба под нагрузкой, град



10

подъёмная сила / сопротивление сжатию одной пневмоподушки, кг



1125

макс. давление (разрушение), бар



25

Мин./Макс. рекомендованная рабочая температура пневмоподушек, град



-40 / +50

Грузоподъёмность 2250 кг

2014 — 2018 ГАЗ ГАЗон NEXT

airmasters.ru

Пневмоподвеска — установка и ремонт

Мы предлагаем услуги по установке и ремонту пневмоподвески. Качественно и недорого спроектируем, соберем и установим систему на любой автомобиль.Так же, собираем и продаем готовые комплекты. Обращайтесь, проконсультируем вас по любым вопросам.



Причины создания и применение пневмоподвески.

Развитие конструкции легкового автомобиля привело к необходимости разработки и применения регулируемых подвесок. Можно назвать несколько основных причин, которые заставили инженеров устанавливать регулируемые пневматические подвески на легковые автомобили.

Во-первых, это связано со значительными изменениями нагрузки на подвеску. Произошло снижение собственной массы автомобилей при повышении их грузоподъемности, особенно малолитражных, малогабаритных и компактных легковых автомобилей. Увеличение массы нагруженного автомобиля по сравнению с порожним достигает ста и более процентов. Широко распространена установка пневмпоподвески на Газель, Валдай, Форд Транзит и другие подобные автомобили.

Во-вторых, существенно повысились скорости движения легковых автомобилей. Появилась необходимость изменения положения кузова и «ужесточения» подвески для повышения устойчивости и управляемости. На дорогах с высококачественным покрытием максимальная скорость достигла отметки 150… 200 км/ч. (Возможно, это предел, так как дальнейшее возрастание скорости приведет к резкому снижению безопасности движения и значительному увеличению расхода топлива).

В-третьих, не утратила своего значения проблема повышения плавности хода и комфортабельности движения в различных дорожных условиях. Необходимость повышения плавности хода остро ощущается на отечественных автомобилях, эксплуатация которых происходит в весьма разнообразных дорожных и климатических условиях.

И наконец, в-четвертых, установка регулируемых пневмоподвесок дает возможность получить дополнительные преимущества и удобства по сравнению с обычными амортизаторами.

Легко можно сохранять или принудительно изменять положение кузова и колес относительно дороги.

Например, постоянный просвет улучшает работу фар, особенно при дальнем свете, регулирование обеспечивает возможность подъема кузова для преодоления препятствий, подъем и опускание колес для монтажа и демонтажа шин без домкрата.



Эконом-комплект пневмоподвески на Газель (задняя ось)

Простая 2-х контурная система на заднюю ось, с усиленным креплением.  — 21,500 р.

Эконом-комплект на Газель

---

Универсальный комплект пневмоподвески

2-х контурная система на любую ось, с блоком клапанов и управлением.  — 29,000 р.

Универсальный комплект пневмоподвески

---

Эконом-комплект пневмоподвески на Валдай (задняя ось)

Простая 2-х контурная система на заднюю ось, с усиленным креплением. — 21,500 р.

Пневмо подвеска на Валдай Эконом-комплект

---

Эконом-комплект пневмоподвески на Газон Некст (задняя ось)

Простая 2-х контурная система на заднюю ось, с усиленным креплением. — 21,500 р.

Пневмоподвеска на Газон Некст Эконом-комплект

---

Комплект пневмоподвески на Газель (задняя ось)

2-х контурная система на заднюю ось, с блоком клапанов и компрессором — 42,000 р.

Пневмоподвеска на Газель задняя

---

Комплект пневмоподвески на Валдай (задняя ось)

2-х контурная система на заднюю ось, с блоком клапанов — 41,000 р.

Пневмоподвеска на Валдай задняя

---

Комплект пневмоподвески на Газон Некст (задняя ось)

2-х контурная система на заднюю ось, с блоком клапанов — 42,000 р.

Пневмоподвеска Газон Некст задняя

---

Комплект пневмоподвески на Фиат Дукато/Ситроен Джампер/Пежо Боксер (задняя ось)

2-х контурная система на заднюю ось, с блоком клапанов и компрессором  — 41,000 р.

Пневмоподвеска на Фиат Дукато/Ситроен Джампер/Пежо Боксер

---

Блок клапанов для любых пневмосистем

Блок клапанов для любых пневмосистем, в защищенном корпусе, с радиоуправлением. — 15,000 р.

Блок клапанов для любых пневмосистем

---

Пневмоподвеска на Валдай/Газон (передняя ось)

2-х контурная система на переднюю ось, с блоком клапанов — 39,000 р.

Пневмоподвеска на Валдай/Газон

---

Пневмоподвеска  на Газель (передняя ось)

2-х контурная система на переднюю ось, с блоком клапанов и управлением. — 33,000 р.

Пневмоподвеска на Газель

---

Пневмоподвеска эконом-комплект на Валдай/Газон (передняя ось)

2-х контурная система на переднюю ось, с усиленным креплением — 21,500 р.

Пневмоподвеска эконом-комплект на Валдай/Газон

---

Пневмоподвеска эконом-комплект на Газель (передняя ось)

Простая 2-х контурная система на переднюю ось, с усиленным креплением. — 20,000 р.

---

Пневмоподвеска эконом-комплект на Фиат Дукато/Ситроен Джампер/Пежо Боксер (задняя ось)

Простая 2-х контурная система на заднюю ось, с усиленным креплением. — 24,000 р.

---

Компрессор Berkut R17 (с изменениями, для пневмоподвески)

Надежный компрессор Berkut R17, подготовленный под установку в пневмосистему. — 5,000 р.

---

Набор для контроля давления

Набор с манометром, для контроля давления в пневмоподушке. — 1,000 р.

---

Установка эконом комплекта 5000 р.

Установка полного комплекта 7500 р.

Установка эконом комплекта перед + зад 9000

Установка полного комплекта перед + зад 12000 р.

Плавное вождение — легко и быстро с установкой пневмоподвески

Главное отличие пневматической подвески — возможность тонкой настройки её жёсткости. Любители загородной жизни,перемещающиеся по бездорожью, деловые люди, ездящие по городским асфальтовым дорогам, — все смогут настроить автомобиль по своим потребностям.

Компоненты качественной пневмоподвески

В основе каждой конструкции для автомобилей «Газель«, «Валдай» или «Газон» присутствуют:

• Компрессор для подачи сжатого воздуха.

• Резервуар для хранения объёма поданного воздуха.

• Распределительная система, подающая газ во всех отсеки.

• Управляющий блок, с помощью которого происходит процесс нагнетания воздуха.

Мощный компрессор и соответствующий модели диаметр клапанов — гарантия плавного вождения автомобиля.

Работоспособность пневматической подушки — это качественные комплектующие, установленные опытными мастерами.

Почему за качественной пневмоподвеской нужно обращаться именно к нам?

• У нас серьёзная материально-техническая база: современное оборудование для производства пневмоподвесок, креплений для них, а также клапанов.

• Наши поставщики проверены долгими годами успешного сотрудничества.

• Мы экономим время каждого клиента: комплекты пневмоподвесок просты в установке, монтаж не требует специальных знаний

Метки: Пневмоподвеска, Установкой пневмоподвески

avk-nn.ru
