что это в автомобиле? Для чего он нужен? Фото видео

Как известно, автомобили сделали свой огромный вклад в дело загрязнения окружающей среды. Результаты этого загрязнения видны невооруженным глазом — токсический смог в мегаполисах, из-за которого значительно уменьшается видимость, а жители вынуждены надевать марлевые повязки. Глобальное потепление — еще один неоспоримый факт: изменение климата, тающие ледники, поднимающийся уровень вод Мирового океана.

Пусть поздно, но меры по уменьшению выбросов вредных веществ в воздух принимаются. Недавно мы писали на Vodi.su об обязательном оснащении выхлопной системы сажевыми фильтрами и каталитическими нейтрализаторами. Сегодня же поговорим о системе рециркуляции выхлопных газов — EGR.

Рециркуляция выхлопных газов

Если каталитический нейтрализатор и сажевый фильтр отвечают за уменьшение в выхлопе двуокиси углерода и сажи, то система EGR призвана уменьшить содержание окиси азота. Оксид азота (IV) — это ядовитый газ. В атмосфере он может вступать в реакцию с водяным паром и кислородом, что приводит к образованию азотной кислоты и кислотных дождей. Он очень негативно воздействует на слизистые оболочки человека, а также выступает в качестве окислителя, то есть из-за него происходит ускоренная коррозия, разрушаются бетонные стены и пр.

Чтобы уменьшить выбросы окиси азота, и был разработан клапан EGR для повторного сжигания вредных выбросов. Говоря простым языком, система рециркуляции работает таким образом:

  • выхлопные газы из выпускного коллектора направляются обратно во впускной коллектор;
  • при взаимодействии азота с атмосферным воздухом температура топливно-воздушной смеси повышается;
  • в цилиндрах практически полностью выгорает вся двуокись азота, так как кислород является ее катализатором.

Система EGR устанавливается как на дизельные, так и на бензиновые двигатели внутреннего сгорания. Обычно она активируется лишь на определенных оборотах двигателя. Так на бензиновых ДВС клапан EGR работает лишь на средних и высоких оборотах. На холостом же ходу и на пике мощности он перекрыт. Но даже при таких режимах работы отработанные газы обеспечивают до 20% необходимого кислорода для сжигания топлива.

На дизельных двигателях EGR не работает лишь на максимуме нагрузки. Рециркуляция выхлопных газов на дизельных ДВС обеспечивает до 50% кислорода. Именно поэтому они считаются гораздо более экологическими чистыми. Правда, такого показателя можно добиться лишь в случае полной очистки ДТ от парафинов и примесей.

Типы EGR

Главным элементом системы рециркуляции является клапан, который может в зависимости от оборотов открываться или закрываться. На сегодняшний момент применяются три основных типа клапанов EGR:

  • пневмо-механические;
  • электро-пневматические;
  • электронные.

Первые устанавливались еще на авто 1990-х годов выпуска. Главными элементами такого клапана являлись заслонка, пружина и пневмо-шланг. Открытие или закрытие заслонки осуществляется за счет повышающегося или понижающегося давления газов. Так, на низких оборотах давление слишком низкое, на средних заслонка раскрыта на половину, на максимуме она открыта полностью, но сам клапан закрыт и поэтому газы не всасываются обратно во впускной коллектор.

Электрические и электронные клапаны работают под контролем электронного блока управления. Разница лишь в том, что электроклапан оснащен той же заслонкой и приводом для ее открывания/закрывания. В электронном варианте заслонка полностью отсутствует, газы проходят через небольшие отверстия разного диаметра, а за их открывание или закрывание отвечают соленоиды.

EGR: преимущества, недостатки, заглушка клапана

Сама система практически никак не влияет на работоспособность двигателя. Хотя, чисто теоретически, благодаря повторному дожигу выхлопа удается незначительно уменьшить потребление топлива. Это особенно заметно на бензиновых двигателях — экономия порядка пяти процентов. Еще один плюс — уменьшение объемов сажи в выхлопе, соответственно, сажевый фильтр забивается не так быстро. Про плюсы для окружающей среды говорить не будем, ведь это и так понятно.

С другой стороны, со временем на клапанах EGR накапливается огромное количество сажи. В первую очередь страдают от этой напасти те автовладельцы, которые заливают некачественный дизель и используют низкосортное моторное масло. Ремонт или полную очистку клапана еще можно оплатить, но вот его замена — это настоящее разорение.

Поэтому принимается решение о заглушке клапана. Заглушить его можно различными методами: установка заглушки, отключение «фишки» питания клапана, блокировка разъема при помощи резистора и пр. С одной стороны отмечается повышение КПД двигателя. Но есть и проблемы. Во-первых, потребуется перепрошивка ЭБУ. Во-вторых, в двигателе могут отмечаться значительные колебания температурных режимов, что приводит как к прогоранию клапанов, прокладки, крышки головки блока, так и к образованию черного налета на свечах и накоплению нагара в самих цилиндрах.

Загрузка...

Поделиться в социальных сетях

ЕГР клапан - что это? Что такое клапан рециркуляции выхлопных газов

Под аббревиатурой EGR подразумевается система рециркуляции отработавших газов (СРОГ). В случае с сокращением ЕГР, расшифровка не требуется, так как это обычная транслитерация. На русском языке правильнее использовать аббревиатуру СРОГ, однако среди автовладельцев прижился вариант EGR (Exhaust Gas Recirculation), поэтому применяют именно его.

Клапан ЕГР — это элемент, который по сути и образует СРОГ. Он применяется в машинах как с дизельными, так и с бензиновыми силовыми агрегатами.

Что такое клапан ЕГР

Практически в любом современном автомобиле можно найти датчик ЕГР — это небольшой механизм, который выполняет ряд задач в пределах системы выхлопа в транспортном средстве. ЕГР клапан отличается довольно простой конструкцией, а его первостепенная задача — уменьшение токсичности выхлопа. Кроме этого деталь также помогает снизить расход топлива.

Происходит это по той причине, что клапан рециркуляции выхлопных газов позволяет дроссельной заслонке (ДЗ) находиться в открытом положении. Это происходит благодаря давлению, которое создают газы, возвращающиеся в мотор.

Благодаря этому минимизируются так называемые энергопотери при открытии ДЗ. Таким образом EGR клапан помогает снизить расход горючего, одновременно с этим снижая степень токсичности выхлопа в авто.

Клапан ЕГР на дизеле возвращает отработавшие газы в силовой агрегат для достижения двух целей:

  • вытеснения некоторого количества избыточного воздуха;

  • поглощения излишек тепла внутри камеры сгорания.

Эти факторы позволяют существенно снизить выбросы оксидов азота (NOx), одних из самых токсичных веществ, которые присутствуют в выхлопе. Они образуются при воздействии очень высоких температур и эндотермической реакции кислорода с азотом воздуха.

Учитывая все эти факторы, на вопрос о том, что такое ЕГР, нельзя ответить однозначно, так как правильная работа этого механизм способствует:

  • снижению вреда, наносимого окружающей природе;

  • уменьшению потребления автомобилем горючего;

  • сохранению мощности, с которой работает двигатель.

Следует подчеркнуть, что рециркуляция происходит только в режиме частичных нагрузок.

Клапан ЕГР — что это и как работает механизм

Во всех случаях датчик EGR управляется при помощи вакуума. Клапан соединяет впускной коллектор с выпускным, а открывается под действием разрежения. Чтобы силовой агрегат стабильно функционировал на холостую, клапан рециркуляции полностью отключается электронным блоком управления (ЭБУ) двигателем.

Важно отметить, рассматривая, как работает клапан EGR, что это устройство — не единственная рециркуляция выхлопа. Например, существует внутренняя система, которая, однако, предусмотрена не во всех моделях авто. Она не нуждается в применении дополнительных комплектующих, так как реализована самой конструкцией мотора. Время выпуска клапанов настроено так, чтобы некоторое время после начала такта они все еще были открыты. Благодаря этому часть выпущенных отработавших газов вновь попадает в камеру сгорания. Внешняя система — это непосредственно сам клапан EGR.

Использование специальных охладителей расширяет перечень того, на что влияет клапан ЕГР: принцип работы этих устройств заключается в том, что они охлаждают газы при помощи антифриза. Это также обеспечивает снижение температуры горения, за счет чего дополнительно уменьшается количество токсических веществ в выхлопе.

Датчик рециркуляции отработавших газов в микропроцессорных системах

По сути система EGR — это тарельчатый клапан со специальной задвижкой. Данный механизм выполняет всего два действия — выпускает либо не позволяет отработавшим газам попадать в область впускного тракта мотора.

Если рассматривать микропроцессорные системы управления двигателем, движение клапана будет осуществляться не в ходе разрежения во впускном коллекторе. Вместо этого используются электрический или электропневматический способ движения клапана при помощи сервопривода.

Управление и функционирование СРОГ выполняется со стороны ЭБУ. Он рассчитывает нужное количество выхлопных газов, подлежащих рециркуляции, после чего дает команду открыть или закрыть клапан.

На то, как работает клапан ЕГР, оказывают влияние разнообразные датчики, например, кислорода. Благодаря сигналам с этих устройств, ЭБУ производит необходимые расчеты, а затем управляет движением клапана.

Клапан отработанных газов: признаки неправильного функционирования механизма

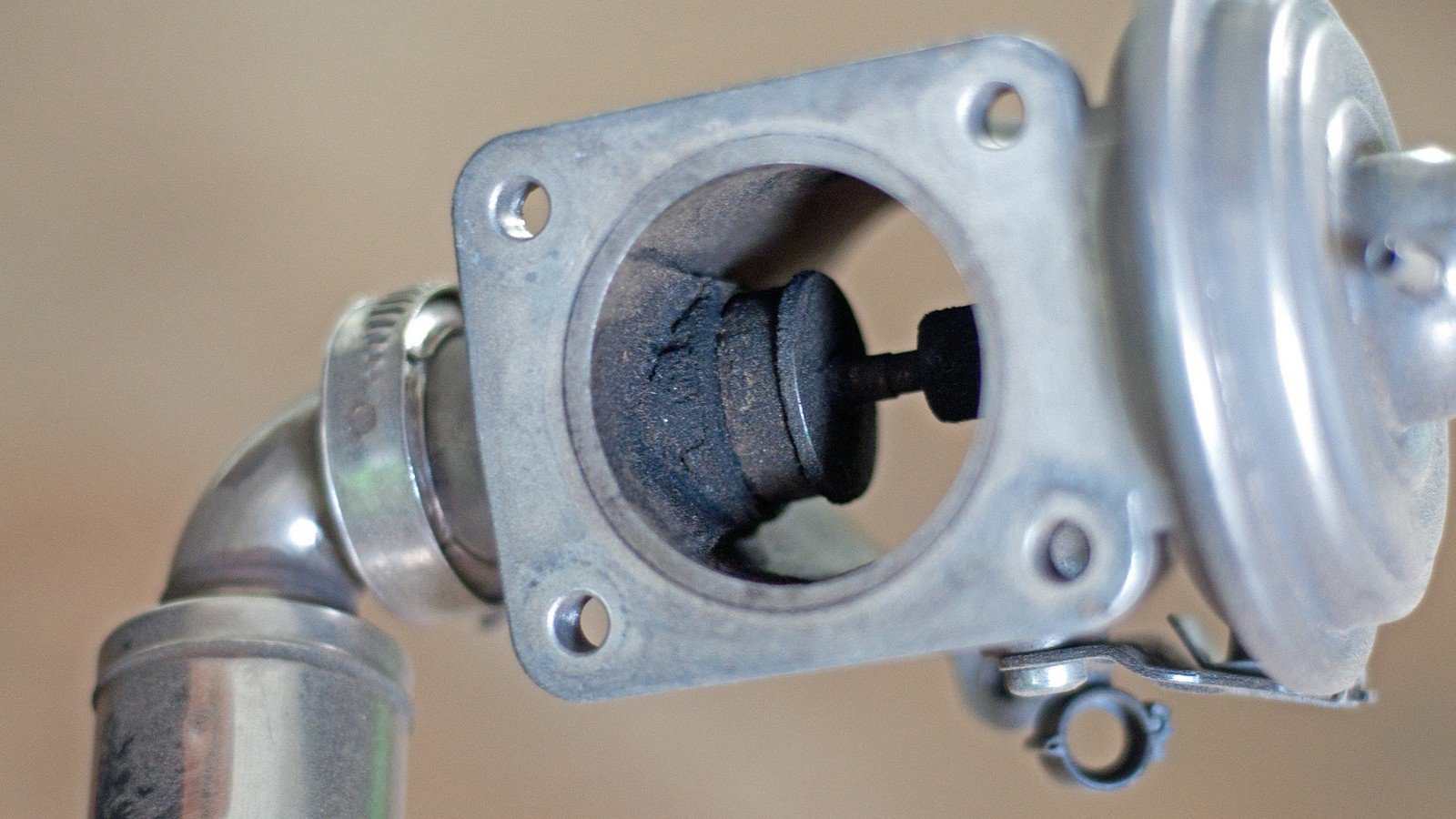

В процессе эксплуатации ЕГР-датчик неизбежно загрязняется и покрывается смесью сажи и масла. Спустя некоторый пробег количество загрязнений может увеличиться настолько, что это выведет механизм из строя или станет причиной его неправильной работы.

Понять, что система EGR неисправна, можно по ряду признаков:

  • во время разгона транспортное средство набирает скорость рывками;

  • в режиме холостого хода возникают колебания;

  • наблюдается заметная потеря мощности двигателя;

  • в отработавших газах увеличилось количество токсичных веществ, что можно понять по запаху выхлопа, который стал более едким и неприятным;

  • увеличился расход горючего;

  • из выхлопной трубы идет черный дым.

Если система рециркуляции отработавших газов функционирует с ошибками, автовладельцы могут заметить задержки в работе ДЗ. Выражается эта неисправность в том, что транспортное средство не сразу реагирует на нажатие педали газа водителем.

Важно отметить, что система ЕГР может восстанавливать свои функции через некоторое время. То есть все вышеперечисленные признаки могут быть временным явлением и проявляться не постоянно. Игнорировать их, тем не менее, не стоит, так как с течением времени неполадки начнут возникать чаще. Если не ремонтировать датчик клапана ЕГР, в конечном итоге испортится может не только он, но и другие элементы в автомобиле.

Для чего нужен клапан ЕГР: последствия его поломки

Если признаки неисправного клапана EGR кратковременны и появляются не часто, опасаться внезапных и более серьезных поломок не следует. Однако ситуация меняется в тот момент, когда на приборной панели автомобиля загорается значок “Check Engine” (проверьте двигатель).

Одновременно с этим силовой агрегат уходит в аварийный режим работы. При таких условиях система рециркуляции выхлопных газов нуждается в срочной компьютерной диагностике и соответствующем ремонте.

Если окажется, что механизм постоянно открыт, значит рециркуляция газов будет осуществляться не только при частичных нагрузках мотора, а безостановочно. Из-за этого начинается неправильный впрыск горючего, что влечет за собой неполное его сгорание. Вследствие этих событий, в лучшем случае в дизельных двигателях быстро засоряется сажевый фильтр, а в худшем может сломаться турбонагнетатель.

На что влияют поломки ЕГР: машина, владелец, окружающая среда

Зачастую принцип работы ЕГР на дизеле и бензиновом двигателе практически идентичен, если рассматривать эти элементы с точки зрения конструкции и способа осуществления рециркуляции отработавших газов.

Во всех случаях с клапанами EGR могут случиться следующие неприятности:

  • отложение на частях элемента сажи, которая может стать причиной его заклинивания в любом положении;

  • прогорание детали;

  • засорение магистрали клапана ЕГР;

  • проблемы с электронным управлением, если оно предусмотрено в СРОГ.

Однако EGR-датчик не всегда меняют на новый в случае его поломки, так как многие автовладельцы решаются его просто заблокировать. Споры на эту тему продолжаются до сих пор: кто-то считает, что этот элемент не играет существенной роли, другие утверждают, что его отсутствие приводит к возрастанию температуры в цилиндрах и быстрому износу мотора.

В любом случае ЕГР в машине необходим в первую очередь для снижения количества токсичных веществ в отработанных газах. То есть основное предназначение этой детали — минимизация вреда, наносимого окружающей среде. Сегодня очень сложно найти подтверждения, что датчик клапана EGR, вернее его отсутствие, наносит непоправимый вред машине, двигателю или другим узлам в конструкции автомобиля.

При каких условиях работа клапана EGR может навредить авто

Существует ряд ситуаций, когда решение заблокировать клапан принимается с целью предупредить возникновение других поломок в транспортном средстве. Обычно такую процедуру выполняют:

  • При значительном износе поршневой группы или если в отработавших газах присутствуют частицы моторного масла. Делается это для предотвращения загрязнения свечей и проблем с зажиганием.

  • В ситуациях, когда автомобиль заправляется топливом низкого качества, но альтернативных вариантов нет. Из-за этого ЕГР двигателя будет загрязняться в разы быстрее, но его замена — процедура довольно дорогостоящая.

В том числе блокировка клапана выполняется в том случае, если замечены нарушения в алгоритме работы СРОГ. Все это делается для того, чтобы минимизировать риск новых неполадок в других узлах. Однако перед заглушкой детали, чтобы не делать это зря, рекомендуется выполнить ее прочистку и провести диагностику. Причина в том, что если клапан работает исправно, проблемы могут быть вызваны другими узлами или системами, хотя признаки неполадок будут теми же.

Система EGR – принцип работы

Что такое и как работает система EGR?

Расшифровывается эта аббревиатура как Exhaust Gas Recirculation, что в переводе означает “рециркуляция отработавших газов”. Уже из названия становится ясно, что принцип работы этой системы основан на возвращении обратно в цилиндры определенного количества отработавших газов для их окончательного сжигания.

Если из-за того, что неправильно или нестабильно работает система EGR и, как следствие, возникают какие-либо неисправности, то разобраться в причинах и устранить проблему достаточно сложно и трудоёмко, особенно для начинающего мастера. Кроме всего прочего, это связано еще и с не самым простым механизмом, по которому работает система. Вообще он основан на возвращении строго определенного количества отработанных газов обратно во впускной коллектор. Причем все это должно происходить в строго определенное время. Впоследствии, после смешения с воздухом и топливом выпускные газы поступают обратно в цилиндры двигателя, но уже вместе со свежей топливовоздушной смесью. Такое количество определяет блок управления (ECU) по уже заранее заложенной еще на заводе-изготовителе программе, которая, в свою очередь, основывается на показаниях множества различных датчиков. К ним относится, например, датчик (THW), в чьи обязанности входит измерять температуру охлаждающий жидкости; датчик (TPS), отвечающий за положение дроссельной заслонки; датчика температуры воздуха во впускном коллекторе (THA – не на всех моделях). Ну и собственные датчики, благодаря которым система EGR работает, их тоже великое множество.

В зависимости от модели автомобиля, года выпуска, страны предназначения и еще ряда факторов – количество и назначение датчиков может быть различным. Исходя из этого, возможны разные варианты воплощения системы EGR, и вышесказанное вовсе не является догмой. Могут быть разные варианты. Например, на одних машинах, оборудованных системой EGR, управлять всем может компьютер. Причем основываться он будет на показаниях датчика температуры охлаждающей жидкости, а также некоторых других датчиков или сенсоров, установленных на автомобиле. Но, в то же время на других машинах вся система может управляться лишь одним электромагнитным клапаном и вакуумом впускного коллектора. Такая система носит название классической.

Помимо всего прочего, необходимо помнить, что EGR система работает не на постоянной основе. Ее деятельностью управляет специальная программа. Это связано с тем, что если бы перезапуск осуществлялся постоянно, то только представьте себе, какое соотношение воздуха и бензина поступало бы в цилиндры! Не 14, 6: 1, как в стандартных условиях, а вообще непонятно какое.

Примером автомобиля с такой системой может служить Mitsubishi, с двигателем 6G72 (24 клапанный) и 6G74. У него достаточно простое, и, что немаловажно, надежное устройство системы EGR. Состоит их двух клапанов. Это клапан рециркуляции EGR, и непосредственно электромагнитный клапан системы рециркуляции.

При запуске двигателя компьютер, ориентируясь на показания датчика (THW), отвечающего за показания температуры охлаждающей жидкости, решает, нужна ли добавка в цилиндры двигателя отработавших газов или же в этом нет необходимости. Если двигатель еще холодный, то такая команда не поступает. Впоследствии, когда работающий на холостом ходу двигатель прогревается до 60-80°С, компьютер открывает электромагнитный клапан, посылая специальную команду. Если обороты двигателя больше , чем 4000 обмин, то компьютер уже дает команду на закрытие электромагнитного клапана EGR, и отсечь поступление отработавших газов в цилиндры двигателя. Тем самым завершая работу системы “EGR”.

Итак, мы уяснили, в каких случаях работает система EGR, а в каких нет. Следует запомнить, система отключается на тот период времени, пока при запуске двигателя из холодного состояния двигатель прогревается до необходимых 40-60°С. Помимо этого, она работает еще и на прогретом двигателе на холостом ходу . Система включается в работу, когда обороты в минуту достигают 900-1200, и продолжает свою работу ровно до тех пор, пока обороты двигателя не превысят 4000 оборотов в минуту.

Плюсы в работе.

Следует обратить особое внимание на плюсы в работе EGR. Радует тот факт, что когда включается система, происходит определенная экономия топлива. Объясняется это тем, что в момент ее включения в работу компьютер приводит в действие специальную программу, которая отвечает за так называемое обеднение топливной смеси. Этот процесс исполняется и контролируется, как правило, при помощи датчика кислорода.

Вышеописанная схема – одна из простых, и содержит только два компонента: клапан EGR плюс электромагнитный клапан системы EGR. Это классическая схема, уже на ее основе строятся более сложные варианты, которые, в свою очередь, содержат всевозможные дополнительные элементы.

Также еще следует упомянуть те факторы, на которые оказывает влияние неправильная работа рассматриваемой нами системы. В первую очередь некорректное функционирование системы EGR отражается на устойчивой работе двигателя на холостом ходу. Это можно объяснить тем, что на показания датчика (MAF-sensor), того, что отвечает за расход воздуха, или датчика (MAP- sensor), показывающего величину относительного давления, оказывает негативное влияние та порция отработавших газов, которая ранее не была учтена. Есть вероятность, что блок управления еще как-то сможет подрегулировать холостой ход, основываясь на показаниях кислородного датчика. Но в случае, если объем газов, прошедших через клапан, будет довольно-таки высок, блок управления здесь уже окажется бессильным.

В заключение хочется дать несколько рекомендаций. Итак, на «простых» машинах можно порекомендовать просто заглушать вакуумный порт системы EGR. Двигатель будет работать устойчиво и надежно и особых неприятностей это не доставит. В случае, если система более продвинута, имеет множество исполнительных механизмов и датчиков, то, если установить заглушку на канал системы EGR, машина, скорее всего, сначала будет работать лучше. Однако в будущем это чревато появлением неприятного дефекта. Он заключается в том, что двигатель на холостом ходу может начать самостоятельно набирать обороты от 1500 до 2000 обмин, и через определенный промежуток времени снова их набирать до нормальных.

Мнение специалиста.

“На автомобилях с современными дизельными моторами нельзя ездить “в натяг”, как ездили на старых дизелях. Это основная ошибка водителя. Современные дизели должны “раскручиваться” так же, как и бензиновые двигатели. Переключение передач и постоянное движение на оборотах ниже двух тысяч ведет к повышенному образованию сажи в выхлопе. На этих же оборотах работает EGR, сажа идет во впускной коллектор. И ее там бывает столько, что иногда не только коллектор, но и головку приходилось снимать, чтобы вычистить сажу из каналов. Так вот, чем дольше стрелка тахометра будет находиться в зоне ниже двух тысяч оборотов, тем быстрее начнутся проблемы с EGR. Чтобы поездку на ремонт EGR существенно оттянуть по времени, мотор надо крутить. Для динамики разгона и для экономии топлива это также лучше.”

Клапан EGR. Серьезный подход к выбросам NOx.

Являясь неотъемлемым элементом системы управления двигателем автомобиля, так называемый клапан системы рециркуляции выхлопных газов (сокращенно EGR) служит для возврата точно рассчитанного объема выхлопных газов в систему впуска двигателя для повышения его эффективности, снижения потребления топлива и содержания окислов азота в выхлопных газах. С ростом требований к сокращению выбросов клапан EGR будет играть все более важную роль, поэтому вам следует знать, для чего он предназначен, почему он выходит из строя и как его заменить в случае поломки.


Как работает клапан EGR?

Воздух, которым мы дышим, почти на 80 процентов состоит из азота. Однако под воздействием чрезвычайно высоких температур в камере сгорания, до 1370 °C, этот инертный в нормальных условиях газ становится химически активным и образует вредные оксиды азота, или NOx, которые затем попадают через выхлопную систему в атмосферу. Чтобы свести эти выбросы к минимуму, клапан рециркуляции отработавших газов обеспечивает подачу точно рассчитанного количества выхлопных газов во впускную систему, тем самым изменяя химический состав воздуха, поступающего в двигатель. При меньшем количестве кислорода разбавленная смесь сгорает медленнее, благодаря чему в камере сгорания температура снижается почти на 150 °C, а также уменьшается образование NOx, что обеспечивает более чистый и эффективный выхлоп.

Клапан EGR имеет два основных положения: открытое и закрытое, хотя он может принимать любое промежуточное состояние. При запуске двигателя клапан EGR закрыт. Во время холостого хода и на низких скоростях достаточно небольшой мощности и, следовательно, незначительного количества кислорода, поэтому клапан постепенно открывается. На холостом ходу он может быть открыт на 90%. Однако, когда требуется больший крутящий момент и большая мощность, например при полном ускорении, клапан EGR закрывается, чтобы обеспечить поступление большого количества кислорода в цилиндр.

Кроме снижения выбросов NOx, клапаны EGR могут использоваться в двигателях малого объема с системой GDi для уменьшения насосных потерь, а также для повышения эффективности сгорания топлива и снижения вероятности детонации. В дизельных двигателях он также помогает уменьшить стук на холостом ходу.


Типы клапанов EGR

Хотя существует несколько типов клапанов рециркуляции отработавших газов — в более ранних системах используются вакуумные клапаны, в то время как в более современных автомобилях устанавливаются клапаны с электронным управлением, — можно выделить следующие их основные типы:

Дизельные клапаны EGR высокого давления отводят быстрый поток отработавшего газа с высоким содержанием сажи, прежде чем он попадет в сажевый фильтр — сажа может соединяться с парами масла и образовывать шлам. Затем газ поступает обратно во впускной коллектор либо через патрубок, либо через внутренние отверстия в головке блока цилиндров.  Вспомогательный клапан также используется для создания вакуума во впускном коллекторе, так как он не образуется естественным образом при работе дизельного двигателя.

Дизельные клапаны EGR низкого давления отводят выхлопной газ после его прохождения через сажевый фильтр. Этот газ движется с меньшей скоростью, но он почти полностью очищен от сажи. Затем газ поступает обратно во впускной коллектор через патрубок.

Бензиновые клапаны EGR отводят выхлопные газы так же, как и их дизельные аналоги высокого давления.  Когда в цилиндре создается разрежение, выхлопные газы втягиваются в камеру сгорания, а объем их подачи регулируется открытием и закрытием самого клапана EGR.

Клапаны EGR с вакуумным управлением имеют электровакуумный клапан для изменения степени разрежения, воздействующей на диафрагму, и, в свою очередь, открывают и закрывают клапан EGR. В некоторых клапанах также имеются датчики обратной связи для подачи на ЭБУ сигнала об их положении.

Цифровые клапаны EGR оснащены соленоидом или шаговым двигателем и в большинстве случаев датчиком обратной связи. Эти клапаны получают широтно-импульсно модулированный сигнал от ЭБУ для регулирования потока выхлопных газов.

Каковы причины поломки клапанов EGR?

Клапаны рециркуляции отработавших газов работают в агрессивной среде, поэтому со временем они могут изнашиваться. Однако единственной основной причиной их отказа является нагар вдоль каналов рециркуляции выхлопных газов и системы впуска. С течением времени это приводит к засорению трубок, каналов выхлопных газов и, в конечном итоге, плунжерного механизма клапана, в результате чего его заклинивает либо в открытом, либо в закрытом состоянии. Неисправности также могут быть вызваны разрывом диафрагмы клапана или утечкой через нее.

Каковы признаки неисправности клапана EGR?

Признаки неисправности клапана EGR схожи с признаками других неисправностей системы управления двигателем. По этой причине неисправности EGR остаются головной болью многих автомехаников. Однако существует несколько признаков, на которые стоит обратить внимание:

  • Горит лампочка проверки двигателя. Как и в случае неисправности большинства компонентов системы управления двигателем, проблема с клапаном EGR может стать причиной включения лампочки проверки двигателя.
  • Нарушения в работе двигателя. Если клапан заклинило в открытом положении, качество воздушно-топливной смеси будет нарушено, что приведет к нарушениям в работе двигателя, таким как снижение мощности, вялое ускорение и неровный холостой ход. Это также может привести к утечкам давления в системе турбонаддува, в результате чего турбонагнетатель будет работать активнее.
  • Повышение объема выбросов NOx. Когда клапан EGR остается закрытым, в камере сгорания возникают высокие температуры, в результате чего в выхлопе остается большое количество несгоревшего топлива, что приводит к увеличению выбросов NOx и снижению эффективности использования топлива.
  • Детонация двигателя. Повышенная температура и большой объем выбросов NOx могут также привести к усилению детонации, которую можно распознать по стуку в двигателе.


Устранение неисправностей клапана EGR

Учитывая разнообразие типов клапанов EGR, всегда целесообразнее следовать процедурам устранения неисправностей, подробно изложенным в руководстве по обслуживанию, однако существует несколько стандартных действий, которые могут помочь точно определить неисправность:

  • Считайте коды неисправностей клапанов EGR с электронным управлением с помощью диагностического прибора.
  • Убедитесь, что все вакуумные магистрали и электрические соединения подключены и расположены правильно.
  • С помощью вакуумметра проверьте степень разрежения в вакуумном шланге при 2000–2500 об/мин. Отсутствие вакуума при нормальной рабочей температуре может указывать на ослабление крепления шланга, засор или неисправность вакуумного выключателя с штуцерами или электровакуумного клапана или неисправность вакуумного усилителя/насоса.
  • Проверьте электровакуумный клапан во время работы двигателя. На клапанах EGR с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте степень разрежения на конце патрубка. Если клапан не открывается при подаче питания, его заклинило в открытом или закрытом положении или имеются следы ржавчины на электрическом соединении, ослабло соединение провода или имеется плохое заземление, система EGR будет работать неправильно. Перед заменой клапана определите основную причину его неправильной работы.
  • По возможности проверьте движение штока клапана при 1500–2000 об/мин. Если клапан функционирует правильно, шток клапана должен двигаться. Если он не движется, при наличии вакуума, значит, клапан неисправен.
  • Создайте разрежение непосредственно на клапане EGR с помощью ручного вакуумного насоса или сканера, в зависимости от типа клапана. Если на холостом ходу изменений не выявлено, значит, либо неисправен клапан EGR, либо каналы EGR полностью перекрыты. Если двигатель работает на холостом ходу с перебоями или глохнет, проблема вызвана неисправной системой управления.
  • Снимите клапан EGR и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не допускать загрязнения мембраны.
  • Убедитесь в отсутствии засора канала рециркуляции отработавших газов в коллекторе. При необходимости прочистите его.

Коды распространенных неисправностей

Для поздних моделей клапанов EGR характерны следующие коды неисправностей:

  • P0400 — неисправность в системе рециркуляции выхлопных газов.
  • P0401 — недостаточный поток рециркуляции выхлопных газов.
  • P0402 — избыточный поток рециркуляции выхлопных газов.
  • P0403 — неисправность электропроводки системы рециркуляции выхлопных газов.
  • P0404 — неправильное значение в цепи клапана EGR.
  • P0405 — низкий уровень сигнала в цепи «А» датчика системы рециркуляции выхлопных газов.
  • P0406 — высокий уровень сигнала в цепи «А» датчика системы рециркуляции выхлопных газов.
  • P0407 — низкий уровень сигнала в цепи «В» датчика системы рециркуляции выхлопных газов.
  • P0408 — высокий уровень сигнала в цепи «В» датчика системы рециркуляции выхлопных газов.
  • P1403 — низкое напряжение в цепи управления клапана системы рециркуляции выхлопных газов.
  • P1404 — система рециркуляции отработавших газов — шток клапана остановился в закрытом положении.
  • P1405 — высокое напряжение в цепи управления клапана системы рециркуляции выхлопных газов.
  • P1406 — ошибка позиционирования штока клапана системы рециркуляции выхлопных газов.


Советы по замене клапана EGR

  • Сначала снимите крышку двигателя.
  • Затем ослабьте крепление электрического кабеля, подключенного к клапану, отсоедините провода и/или вакуумные магистрали и убедитесь в отсутствии признаков повреждения.
  • Выкрутите крепежные винты и проверьте клапан на наличие повреждений, коррозии или нагара.
  • Тщательно очистите монтажную поверхность клапана EGR и установите новый клапан и прокладку. Также следует удалить нагар из впускного клапана EGR.
  • Совместите клапан EGR с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
  • Затяните все крепежные элементы рекомендованным моментом.
  • После этого снова подсоедините вакуумные магистрали и/или электрические соединения.
  • По завершении с помощью диагностического сканера сбросьте сигнал, включающий индикатор проверки двигателя, и убедитесь в отсутствии других ошибок.  Убедитесь, что индикатор неисправности погас. После этого проведите ходовые испытания. Во многих автомобилях для адаптации теперь требуется выполнить сброс настроек клапана EGR. Это позволяет ЭБУ запомнить положение остановки при открытом и закрытом положении клапана. В противном случае клапан может сломаться и упасть в коллектор.

Клапан EGR и три его полезных свойства для автомобиля

Фото: www.auto-volgograd.com

В водительской среде ходит множество разговоров и споров о полезности клапана EGR, который устанавливается на дизельные, а также бензиновые двигатели с непосредственным впрыском топлива. Споры идут о том, для чего вообще нужна эта деталь, и стоит ли её удалять из мотора. Попробуем разобраться, что такое EGR и какую функцию он выполняет в автомобиле?

Фокусы с выхлопными газами

Клапан EGR – это система рециркуляции выхлопных газов в двигателе автомобиля. Он отвечает за то, чтобы подавать часть газов из выхлопной трубы обратно во впускную систему. Всё это нужно не для увеличения мощностных характеристик мотора, а для снижения количества вредных выбросов в атмосферу. В выхлопных газах содержится очень вредное для природы вещество оксид азота, оно образуется при высоких температурах из азота и кислорода в воздухе. При помощи клапана выхлопные газы опять направляются в камеру сгорания, что позволяет понизить в ней температуру, а значит и устранить саму причину образования оксида азота. Таким образом, улучшатся экологичность автомобиля.

Фото: www.1gai.ru

Какая польза от клапана EGR

Клапан EGR работает не постоянно, а включается только в определённых режимах. Например, он открывается электроникой при прогреве двигателя. Это необходимо, чтобы снизить количество оксида азота, который вымывает масляную плёнку из пятна контакта поршней с цилиндрами. Также замечено, что открывание этого клапана ускоряет процесс прогрева мотора. Как только двигатель прогреется до рабочей температуры, клапан закрывается. Опять открыться он может при продолжительно удерживаемых оборотах мотора в средней зоне тахометра, что позволяет экономить топливо при движении по трассе.

Фото: a.d-cd.net

Проблемы с клапаном EGR

Возникает вопрос, если этот клапан такой полезный, то почему на него столько жалоб, а некоторые автомобилисты и вовсе удаляют EGR из мотора? Всё дело в нагаре, который скапливается внутри клапана. Забитый сажей клапан приводит к тому, что автомобиль теряет в динамике разгона, у него увеличивается расход топлива, начинают «плавать» холостые обороты, а из выхлопной трубы появляется чёрный дым. В этом случае клапан приходится снимать с машины и очищать от скопившейся грязи. Многим автомобилистам надоедает регулярные проблемы с EGR, и они совсем удаляют этот клапан или блокируют его в закрытом положении.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

【EGR – что это такое 】 Глушить клапан egr или нет Ответы на Limard

Система автомобиля ЕГР (Exhaust Gas Recirculation) представляет собой клапан, который соединяет пространства впускного и выпускного коллекторов. Предназначение такого устройства – оберегание экологии планеты от загрязнения выхлопными газами.

Как работает клапан EGR

Работа данной системы заключается в том, что клапан ЕГР должен открыть впускной коллектор и пропустить в него отработанные газы для дожигания. Главная его задача – уменьшить выход оксида азота в выхлопной системе. Сам клапан находится на двигателе внутреннего сгорания либо на дизеле, в зависимости от типа машины. Система рециркуляции отработанных газов способна снизить расход топлива в автомобиле, снизить уровень токсичности выхлопа мотора. Впервые клапан EGR появился в США еще в начале 70-х годов прошлого века. На тот момент существовали только пневмомеханические системы, которые не могли похвастаться высокой точностью работы. С развитием электроники на данный момент можно выделить уже три типа системы рециркуляции отработавших газов:
  • пневмомеханические;
  • электропневматические;
  • электронные.
В некоторых машинах система автомобиля ЕГР построена таким образом, что имеет дополнительное охлаждение газов. Такая функция помогает снизить уровень выброса оксидов азота. Удаление клапана ЕГР сводится лишь к возможным небольшим последствиям работы машины, а также отсутствию фильтра очистки воздуха.

Как влияет клапан ЕГР на работу двигателя

По мнению большинства автолюбителей, единственной задачей клапана ЕГР является борьба с загрязнением окружающей среды, очищение воздуха от выхлопных газов. Помимо этого, он обеспечивает сбалансированную работу двигателя на разных режимах: во время прогрева, при постоянной нагрузке, а также резком изменении атмосферного давления. Поэтому несложно заметить, что работа электромотора напрямую зависит от работы клапана EGR. В связи со своей функциональностью, неисправность системы влечет за собой поломку или неполадки в работе других механизмов автомобиля. Выделяют основные признаки неисправности клапана:
  • потеря мощности двигателя;
  • скорость набирается рывками;
  • повышение уровня оксида азота;
  • повышается расход топлива;
  • проблемы с турбиной;
  • неисправность датчиков.
Не стоит игнорировать ни один из этих признаков. Через систему ЕГР проходит огромный объем выхлопных газов, на поверхности устройства оседает сажа, что сказывается на его полноценной работе. Кроме того, низкое качество топлива влияет на исправность самого клапана EGR. Со временем он начинает плохо работать, появляются проблемы с исправностью других устройств машины, и это приносит массу неудобств. Большинство автовладельцев считает, что удаление клапана ЕГР поможет избежать этих проблем. Из-за дороговизны механизма и необходимости чистки всей системы чаще всего владельцы автомобиля сталкиваются с вопросом: «Глушить клапан ЕГР или нет». Если система работает исправно и не приносит никаких неудобств, то не стоит ее трогать. Для продления срока ее службы используйте топливо хорошего качества, в целях профилактики проводите регулярно чистку выхлопной системы в целом. Если избежать отключения клапана EGR невозможно, то обратитесь к специалистам автосервиса Лимард либо сделайте это самостоятельно.

Как заглушить клапан ЕГР

Если при рассмотрении вопроса глушить клапан ЕГР или нет, вы выбрали первый вариант, то стоит обратить внимание на несколько способов, чтобы справиться с этой задачей.
  1. Отключение клапана EGR поможет избавиться от ряда проблем. Для этого снимите клапан, затем вырежьте металлическую заглушку. Она блокирует прохождения газов для повторного сгорания.
  2. Если в вашем автомобиле клапан находится в закрытом положении в обесточенном состоянии, то вам достаточно всего лишь снять фишку его питания. Если после этих действий возникла ошибка, то стоит воспользоваться другим способом отключения клапана EGR.
  3. При помощи изоленты прикрепите в разъем клапана резистор, блокирующий его.
Глушить клапан или нет – решать только владельцу транспорта. Для принятия такого решения стоит понимать его значимость. Халатное отношение может привести к большим проблемам с работой машины, в целом. После избавления от системы рециркуляции расход топлива вернется к нормальным показателям, мотор станет работать лучше, ведь к нему не будет доступа загрязненного воздуха, а также улучшатся все динамические характеристики. Единственный минус удаления клапана ЕГР – загрязнение окружающей среды. Клапан ЕГР приносит огромную пользу для экологии и установлен практически в каждом автомобиле. Это мощнейшее оружие по борьбе с загрязнениями выхлопными газами. Специалисты автосервиса Лимард приглашают всех автолюбителей провести любые работы, связанные с обслуживанием и ремонтом автомобилей. Мы гарантируем высокое качество работы по демократичной стоимости.

как работает, причины выхода из строя, способы отключения

Забота об экологии – это дело каждого, и в первую очередь производителей автомобилей. Как известно, в процессе горения топлива выделяется масса вредных веществ, которые загрязняются окружающий воздух. На автомобилях устанавливаются различные системы для снижения вредности выброса для окружающей среды, а автопроизводители всегда ищут новые решения.

Клапан EGR (ЕГР) – один из современных способов борьбы с загрязнением окружающей среды. Он устанавливается практически в каждый современный автомобиль, и многие водители могут даже не знать о его существовании, тогда как он приносит существенную пользу. Тем не менее, бывают ситуации, когда клапан EGR нужно отключить, например, при его поломке. Рассмотрим подробнее данную систему в рамках статьи.


Оглавление:
1. Что такое клапан EGR
2. Причины поломки клапана EGR
- Заклинивание механизма клапана
- Проблемы с двигателем
- Старение клапана EGR
- Негерметичность системы
- Электронные проблемы
3. Что делать при выходе из строя EGR
- Замена клапана
- Механическое и программное отключение клапана EGR
- Глушение клапана EGR программным способом

Что такое клапан ЕГР

Как было отмечено выше, клапан ЕГР является одной из систем, которая служит для снижения вредности выхлопа. Конкретно его задача – уменьшение количества оксидов азота в выхлопе автомобиля.

Работает клапан EGR очень просто. Чаще всего он устанавливается перпендикулярно направлению выхода отработавших газов. Когда они следуют по выхлопу, часть их них попадает в клапан и направляется назад в двигатель внутреннего сгорания, чтобы после вновь попасть в выхлоп. Данная рециркуляция отработавших газов по двигателю автомобиля необходима, чтобы уменьшить температуру горения, что позитивно сказывается на качестве выхлопа, уменьшая в нем количество вредных оксидов азота, которые возникают при высокой температуре.

Стоит отметить важный факт, что система EGR работает только в «спокойном» режиме езды. То есть, при повышенных оборотах она отключается.

Как и любой механизм, клапан EGR может выйти из строя, и тогда может появиться необходимость его отключения. Рассмотрим основные причины неисправности данного механизма.

Причины поломки клапана ЕГР

Выйти из строя клапан EGR может по многим причинам, основные из которых мы рассмотрим ниже, подробно остановившись на каждой из них.

Заклинивание механизма клапана

Пожалуй, чаще всего неисправность ЕГР возникает по причине заклинивания механизма клапана. Как можно понять из его работы, заклинить он может в закрытом или открытом состоянии, в зависимости от чего будут проистекать соответствующие проблемы.

Если клапан EGR останется в открытом состоянии при заклинивании, это приведет к тому, что все отработавшие газы и сопровождающие их продукты горения со временем окажутся в цилиндре. Связано это с тем, что клапан будет открыт даже при высоких оборотах, тогда как при стандартной работе он в этом режиме должен быть закрыт.

Обратите внимание: Система EGR может быть «подвязана» с другими системами, вследствие чего заедание ее в том или ином положении может сказываться на их работе.

Если клапан ЕГР в результате заклинивания окажется в закрытом состоянии, можно считать, что водителю повезло, по сути, вред от этого будет только окружающей среде.

Заклинивание механизма клапана чаще всего происходит по причине оседания на нем сажи, которая неотъемлемо присутствует среди продуктов горения топлива.

Чтобы избежать заклинивания клапана ЕГР, важно следить за качеством топлива, которое используется в автомобиле, а также за своевременной заменой масла. Заправляйте машину только на крупных заправках у проверенных поставщиков топлива, избегая малознакомые заправки.

Важно: В зависимости от качества исполнения системы EGR, ее срок службы может варьироваться от 150 до 200 тысяч километров пробега. Само собой, такой разброс пробега нужно рассматривать только в том случае, когда речь идет о работе системы при правильном уходе за двигателем с качественным топливом.

Проблемы с двигателем

Также вызывать неисправность клапана EGR может и сам двигатель, являясь катализатором его выхода из строя. Список проблем с двигателем, которые могут привести к выходу из строя системы ЕГР, обширен. В него входят как банальные причины, такие как несвоевременная замена воздушного фильтра, так и более серьезные проблемы, например, залегание поршневых колец.

Соответственно, если EGR вышел из строя по причине неисправного двигателя, первым делом следует провести диагностику ДВС, обнаружить и устранить неисправность, а уже после приступать к восстановлению самого клапана EGR. Если выполнить эти действия в обратной последовательности, навряд ли клапан проработает долго после ремонта.

Старение клапана ЕГР

Со временем клапан сам по себе выходит из строя, и происходит это тем быстрее, чем больше сажевых частиц на нем оседает. Сам по себе процесс оседания частиц сажи можно считать нормальным, поскольку они образуются в процессе горения смеси. Но здесь стоит отметить один важный нюанс. Уровень оксида азота, от которого должен защищать клапан окружающую среду, увеличивается с увеличением температуры. При этом число твердых сажевых частиц, наоборот, увеличивается при снижении температуры.

Отсюда можно сделать вывод, что специалисты по экологии хотят уменьшить выброс в окружающую среду оксидов азота, для чего нужно снижать температуру, но это ведет к тому, что образуются сажевые частицы, которые губят двигатель. Конструкторам моторов приходится искать компромисс между двумя крайностями, но полностью избежать процесса старения клапана EGR по причине оседания на нем сажевых частиц невозможно. Можно считать, что подобным образом система «стареет», уничтожая фактически сама себя, поскольку ее задача – снижение температуры.

Негерметичность системы

Самая понятная проблема из всех. Если система не будет герметична, в ней появится воздух извне. Поскольку данный воздух не учитывается в программе работы блока управления, он может негативно сказаться на работе системы.

Электронные проблемы

Нельзя не отметить и электронные неисправности, которые могут вести к выходу из строя системы EGR. Среди них наиболее часто возникают такие проблемы как разрыв цепи актуатора или датчика положения клапана. Если произошла такая неисправность, возникнет несоответствие между рассчитанным программное и физическим положением клапана.

Что делать при выходе из строя ЕГР

Если клапан EGR сломался и не выполняет свои задачи, можно решить данную проблему несколькими путями.

Замена клапана

Первое, что приходит в голову при выходе из строя любой детали автомобиля, особенно неремонтопригодной, это ее замена. Клапана ЕГР при желании можно заменить в специализированных сервисных центрах, но подобная услуга встанет в немалые средства. Сама стоимость механизма весьма велика, как в оригинальном варианте, так и в «китайском исполнении».

Преимущества установки нового клапана EGR очевидно – автомобиль продолжит выпускать в окружающую среду меньшее количество оксида азота, нежели если данная система не будет работать.

Обратите внимание: Если клапан EGR вышел из строя значительно раньше, чем 100-200 тысяч километров пробега, это говорит, скорее всего, о том, что имеются проблемы в двигателе. Соответственно, при установке нового клапана нужно провести полную диагностику мотора, чтобы определить причину, побудившую к выходу клапана из строя.

Механическое и программное отключение клапана ЕГР

Самый распространенный и дешевый способ, к которому прибегают при выходе системы EGR из строя – это ее полное отключение.

Первый шаг подобных работ подразумевает механическое закрытие клапана. Для этого используются специальные заглушки, выполненные из качественной стали. Толщина подобной заглушки около 3 мм.

Важно: Нужно с вниманием относиться к подбору материала для изготовления заглушки. Если поставить деталь низкого качества, она «прогорит» довольно быстро.

Второй шаг – это программное устранение ошибок, которые могут быть связаны с системой EGR. Для электронного блока управления автомобиля отсутствие системы ЕГР является стрессовой ситуацией. В задачу программиста входит нахождение всех упоминаний EGR в прошивке автомобиля и их удаление.

Важно: Работы по программному удалению системы EGR из автомобиля нужно выполнять в качественных сервисных центрах, где работают профессионалы. Опасность обращения к дилетантам в том, что они могут удалить все программы в прошивке, в которых присутствует обозначение EGR, а зачастую это программы диагностики, которые после будут некорректно работать.

Стоит отметить, что на некоторых автомобилях также требуется в прошивки провести калибровку карты по воздуху.

Глушение клапана ЕГР программным способом

Данный метод стоит использовать в ситуации, когда механически закрыть клапан крайне сложно. Он состоит в том, что программно подается команда на закрытие клапана, и данное действие сохраняется в прошивке.

Минусы подобного метода очевидны. Если клапан заклинил, поданная команда не сработает. Кроме того, поскольку нет возможности физически увидеть процесс закрытия клапана, нельзя с полной уверенностью сказать, что он закрыт полностью и частицы сажи, а также другие вредные элементы не будут попадать в цилиндры.

Загрузка...

что это в автомобиле? Для чего он нужен? Фото видео

Как известно, автомобили сделали свой огромный вклад в дело загрязнения окружающей среды. Результаты этого загрязнения видны невооруженным глазом - токсический смог в мегаполисах, из-за которого значительно уменьшается видимость, а жители вынуждены надевать марлевые повязки. Глобальное потепление - еще один неоспоримый факт: изменение климата, т ледники, поднимающийся уровень водного Мирового океана.

Пусть поздно, но меры по уменьшению вредных веществ в воздух принимаются.Недавно мы писали на Vodi.su об обязательном оснащении выхлопной системы сажевыми фильтрами и каталитическими нейтрализаторами. Сегодня же поговорим о системе рециркуляции выхлопных газов - EGR.

Рециркуляция выхлопных газов

Если каталитический нейтрализатор и сажевый фильтр соответствуют уменьшению содержания в выхлопе двуокиси углерода и сажи, то система EGR увеличивает содержание окиси азота. Оксид азота (IV) - это ядовитый газ. В атмосфере он может вступать в реакцию с водяным паром и кислородом, что приводит к образованию азотной кислоты и кислотных дождей.Он очень быстро воздействует на слизистые оболочки человека, а также выступает в качестве окислителя, разрушаются бетонные стены и пр.

Чтобы уменьшить выбросы окиси азота, был разработан клапан EGR для повторного сжигания вредных выбросов. Говоря простого языка, система рециркуляции работает таким образом:

  • выхлопные газы из выпускного коллектора направляются обратно во впускной коллектор;
  • при взаимодействии азота с атмосферным воздухом температура топливно-воздушной смеси повышается;
  • в цилиндрах практически полностью выгорает вся двуокись азота, так как кислород является ее катализатором.

Система EGR устанавливается как на дизельные, так и на бензиновые двигатели внутреннего сгорания. Обычно она активируется на определенные оборотах двигателя. Так на бензиновых ДВС клапан EGR работает лишь на средних и высоких оборотах. На холостом же ходу и на пике мощности он перекрыт. Но даже при таких режимах работы отработанные газы кислорода до 20% необходимого для сжигания топлива.

На дизельных двигателях EGR не работает лишь на максимума нагрузки.Рециркуляция выхлопных газов на дизельных ДВС обеспечивает до 50% кислорода. Именно поэтому они гораздо более экологическими чистыми. Правда, такого показателя можно добиться лишь в случае полной очистки ДТ от парафинов и примесей.

Типы EGR

Главным элементом системы рециркуляции является клапан, который может в зависимости от оборотов открываться или закрываться. На сегодняшний момент применяются три основных типа клапанов EGR:

  • пневмо-механические;
  • электро-пневматические;
  • электронные.

Первые установились еще на авто 1990-х годов выпуска. Главными элементами такого клапана являлись заслонка, пружина и пневмо-шланг. Открытие или закрытие заслонки осуществляется за счет повышающегося или понижающегося давления газов. Так, на низких оборотах давление слишком низкое, на средних заслонках раскрывается на половину, на максимуме она открывается полностью, но сам клапан закрыт и поэтому газы не всасываются обратно во впускной коллектор.

Электрические и электронные клапаны работают под электронный блок управления.Разница лишь в том, что электроклапан оснащен той же заслонкой и приводом для ее открывания / закрывания. В электронном варианте заслонка полностью отсутствует, газы проходят через небольшие отверстия разного диаметра, а за их открывание или закрывание соответствуют соленоиды.

EGR: преимущества, недостатки, заглушка клапана

Сама система практически никак не влияет на работоспособность двигателя. Хотя, теоретически, благодаря повторному дожигу выхлопа удалось незначительно уменьшить потребление топлива.Это особенно заметно на бензиновых двигателях - экономия порядка пяти процентов. Еще один плюс - уменьшение объема сажи в выхлопе, соответственно, сажевый фильтр забивается не так быстро. Про плюсы для окружающей среды говорить не будем, ведь это и так понятно.

С другой стороны, со временем на клапанах EGR накапливается огромное количество сажи. В очередь страдают от напасти те автовладельцы, которые заливают некачественный дизель и используют эту низкосортное моторное масло.Ремонт или полную очистку клапана еще можно оплатить, но вот его замена - это настоящее разорение.

Поэтому принимается решение о заглушке клапана. Заглушить его можно различными методами: установка заглушки, отключение «фишки» питания клапана, блокировка разъема при помощи резистора и пр. С одной стороны отмечается повышение КПД двигателя. Но есть и проблемы. Во-первых, потребуется перепрошивка ЭБУ. Во-вторых, в двигателе может отмечаться высокая колебания температурных режимов, что приводит к прогоранию клапанов, прокладки крышки, крышки блока, так и к образованию налета на свечах и накоплению нагара в самих цилиндрах.

Загрузка . ..

Поделиться в социальных сетях

ЕГР клапан - что это? Что такое клапан рециркуляции выхлопных газов

Под аббревиатурой EGR подразумевается система рециркуляции отработавших газов (СРОГ). В случае с сокращением ЕГР, расшифровка не требуется, так как это обычная транслитерация. На русском языке правильнее использовать аббревиатуру СРОГ, однако среди автовладельцев прижился вариант EGR (рециркуляция выхлопных газов), поэтому применяется именно его.

Клапан ЕГР - это элемент, который по сути и образует СРОГ. Он применяется в машинах как с дизельными, так и с бензиновыми силовыми агрегатами.

Что такое клапан ЕГР

Практически в любом автомобиле можно найти датчик ЕГР - это небольшой механизм, который работает в рамках системы выхлопа в транспортном средстве. ЕГР клапан отличается довольно простой конструкцией, а его первостепенная задача - уменьшение токсичности выхлопа. Кроме этого деталь также помогает снизить расход топлива.

Происходит по той причине, что клапан рециркуляции выхлопных газов позволяет дроссельной заслонке (ДЗ) находиться в открытом положении. Это происходит благодаря давлению, которое происходит через газы, возвращающийся в мотор.

этим минимизируются так называемые энергопотери при открытии ДЗ. Таким образом EGR позволяет одновременно снизить расход горючего, с этой сниженной степенью токсичности выхлопа в авто.

Клапан ЕГР на дизеле возвращает использованные газы в силовой агрегат для достижения двух целей:

  • вытеснения некоторого количества избыточного воздуха;

  • излишек тепла внутри камеры сгорания.

Эти факторы позволяют снизить выбросы оксидов азота (NOx), одних из самых токсичных веществ, которые присутствуют в выхлопе. Они образуются при воздействии очень высоких температур и эндотермической реакции кислорода с азотом воздуха.

Используя все эти факторы, нельзя ответить однозначно, так как правильная работа этого механизма:

  • снижение вреда, наносимого окружающей природы;

  • уменьшению потребления автомобилем горючего;

  • сохранению мощности, с которой работает двигатель.

Следует отметить, что рециркуляция происходит только в режиме частичных нагрузок.

Клапан ЕГР - что это и как работает механизм

Во всех случаях датчик EGR управляется при помощи вакуума. Клапан соединяет впускной коллектор с выпускным, открывается под действием разрежения. Чтобы силовой агрегат стабильно функционировал на холостую, клапан рециркуляции полностью отключается электронным блоком управления (ЭБУ) двигателем.

Важно отметить, рассматривая, как работает клапан EGR, что это устройство - не единственная рециркуляция выхлопа.Например, существует внутренняя система, которая, однако, обслужена не во всех моделях авто. Она не нуждается в применении дополнительных комплектующих, так реализована самой конструкцией мотора. Время выпуска клапанов настроено так, чтобы некоторое время после начала такта они все еще были открыты. Благодаря этой части выпущенных отработавших газов вновь попадает в камеру сгорания. Внешняя система - это непосредственно сам клапан EGR.

Использование специальных охладителей расширяет перечень того, на что влияет клапан ЕГР: принцип работы этих устройств заключается в том, что они охлаждают газы при помощи антифриза.Это также снижение температуры горения, за счет чего уменьшается количество токсических веществ в выхлопе.

Датчик рециркуляции отработавших газов в микропроцессорных системах

По сути система EGR - это тарельчатый клапан со специальной задвижкой. Данный механизм всего два действия - выпускает либо позволяет не отработавшим газам попадать в область впускного тракта мотора.

Если рассматривать микропроцессорные системы управления двигателем, движение клапана будет осуществляться не в ходе разреза во впускном коллекторе.Вместо этого используются электрический или электропневматический способ движения клапана при помощи сервопривода.

Управление и функционирование СРОГ выполняется со стороны ЭБУ. Он рассчитывает нужное количество выхлопных газов, подавих рециркуляции, дает команду открыть или закрыть клапан.

На то, как работает клапан ЕГР, оказывает влияние разнообразные датчики, например, кислород. Благодаря сигналам с этих устройств, ЭБУ производит необходимые расчеты, а затем управляет движением клапана.

Клапан отработанных газов: признаки неправильного функционирования механизма

В процессе эксплуатации ЕГР-датчик неизбежно загрязняется и покрывается смесью сажи и масла. Спустя некоторый пробег количество загрязнений может увеличиться, что это вызовет механизм из строя или станет его неправильной работы.

Понять, что система EGR неисправна, можно по ряду признаков:

  • во время разгона транспортное средство набирает скорость рывками;

  • в режиме холостого хода возникают колебания;

  • наблюдается заметная потеря мощности двигателя;

  • в количестве отработавших газах увеличилось токсичных веществ, что можно понять по запаху выхлопа, который стал более едким и неприятным;

  • увеличился расход горючего;

  • из выхлопной трубы идет черный дым.

. Если система рециркуляции отработавших газов функционирует с ошибками, автовладельцы могут задерживать в работе ДЗ. Выражается эта неисправность в том, что транспортное средство не сразу реагирует на транспортное средство педали газа водителем.

Важно отметить, что ЕГР может восстанавливать свои функции через некоторое время. То есть все вышеперечисленные признаки могут быть временным явлением и проявляться постоянно не проявляться. Игнорировать их, тем не менее, не стоит, так как с течением времени неполадки начнутать чаще.Если не ремонтировать датчик клапана ЕГР, в итоге испортится только он, но и другие элементы в автомобиле.

Для чего нужен клапан ЕГР: последствия его поломки

Если признаки неисправного клапана EGR кратковременны появляются не часто, опасаться внезапных и более серьезных поломок не следует. Однако меняется в тот момент, когда на приборной панели автомобиля загорается значок «Check Engine» (проверьте двигатель). Одновременно с этим силовой агрегат уходит в аварийный режим работы. При таких условиях система рециркуляции выхлопных газов нуждается в срочной компьютерной диагностике и соответствующем ремонте.

Если устойчивый, что механизм открыт, значит рециркуляция газов будет осуществляться не только при частичных нагрузках мотора, а безостановочно. Из-за этого начинается неправильный впрыск горючего, что влечет за собой неполное его сгорание. Вследствие этих событий, в лучшем случае в дизельных двигателях быстро засоряется сажевый фильтр, а в худшем может сломаться турбонагнетатель.

Направление работы поломки ЕГР: машина, владелец, окружающая среда

За принципом работы ЕГР на дизеле и бензиновом двигателе практически идентичен, если рассматривать эти элементы с точки зрения и способом осуществления рециркуляции отработавших газов.

Во всех случаях с клапанами EGR могут случиться следующие неприятности:

  • отложение на части элемента сажи, которое может стать причиной его заклинивания в любом положении;

  • прогорание детали;

  • засорение магистрали клапана ЕГР;

  • проблемы с электронным управлением, если оно предусмотрено в СРОГ.

Как многие автовладельцы решают его просто заблокировать, так это его просто заблокировать. Споры на эту тему продолжаются до сих пор: кто-то считает, что этот элемент не играет важной роли, другие утверждают, что его отсутствие приводит к возрастанию температуры в цилиндрах и быстрому износу мотора.

В любом случае ЕГР в машине необходима в первую очередь для снижения количества токсичных веществ в отработанных газах.То есть предназначение этой детали - минимизация вреда, наносимого окружающей среде. Сегодня очень сложно найти подтверждение, что датчик клапана EGR, вернее его отсутствие, наносит непоправимый вред машине, двигателю или другим узлам в конструкции автомобиля.

При каких условиях работа клапана EGR может навредить авто

Существует ряд действий, когда решение заблокировать клапан принимается с целью предотвратить возникновение других поломок в транспортном средстве.Обычно такую ​​работу группы:

  • При значительном износе поршневой или если в отработавших газах присутствуют частицы моторного масла. Делается это для предотвращения загрязнения свечей и проблем с зажиганием.

  • В ситуации, когда автомобиль заправляется топливом низкого качества, но альтернативных вариантов нет. Из-за этого ЕГР двигателя будет загрязняться в разы быстрее, но его процедура довольно дорогостоящая.

В том числе блокировка клапана выполняется в том случае, если замечены нарушения в алгоритме работы СРОГ.Все это делается для того, чтобы минимизировать риск новых неполадок в других узлах. Однако перед заглушкой детали, чтобы не выполнить ее прочистку и диагностику. Причина в том, что если клапан работает исправно, проблемы могут быть вызваны другими узлами или системами, хотя признаки неполадок будут теми же.

【EGR - что это такое】 Глушить клапан egr или нет Ответы на Limard

Система автомобиля ЕГР (система рециркуляции выхлопных газов) представляет собой клапан, который соединяет пространство впускного и выпускного коллекторов. Предназначение такого устройства - оберегание экологии планеты от загрязнения выхлопными газами .

Как работает клапан EGR

Работа данной системы заключается в том, что клапан ЕГР должен открыть впускной коллектор и пропустить в него отработанные газы для дожигания. Главная его задача - уменьшить выход оксида азота в выхлопной системе. Сам клапан находится на двигателе внутреннего сгорания либо на дизеле, в зависимости от типа машины. Система рециркуляции отработанных газов способна снизить уровень расхода топлива в автомобиле, снизить токсичность выхлопа мотора.Впервые клапан EGR появился в США еще в начале 70-х годов прошлого века. На тот момент существовали только пневмомеханические системы, которые не могли похвастаться максимальной работы. С развитием электроники на данный момент можно выделить уже три типа системы рециркуляции отработавших газов:
  • пневмомеханические;
  • электропневматические;
  • электронные.
В некоторых машинах система автомобиля ЕГР построена таким образом, что имеет дополнительное охлаждение газов.Такая функция помогает снизить уровень выброса оксидов азота. Удаление клапана ЕГР сводится лишь к возможным небольшим последствиям работы машины, отсутствию фильтра очистки воздуха.

Как влияет клапан ЕГР на работу двигателя

Борьба с загрязнением окружающей среды, очищением воздуха от выхлопных газов, является борьба с загрязнением окружающей среды ЕГР. Помимо этого, он обеспечивает сбалансированную работу двигателя на разных режимах: во время прогрева, при постоянной нагрузке, а также резком атмосферного давления. Поэтому несложно заметить, что работа электромотора напрямую зависит от работы клапана EGR. В связи со своей функциональностью, неисправность системы влечет за собой поломку или неполадки в работе других механизмов. Выделяют основные признаки неисправности клапана:
  • потеря мощности двигателя;
  • скорость набирается рывками;
  • повышение уровня оксида азота;
  • повышается расход топлива;
  • проблемы с турбиной;
  • неисправность датчиков.
Не стоит игнорировать ни один из этих признаков. Через систему ЕГР проходит огромный объем выхлопных газов, на поверхности устройства оседает сажа, что сказывается на его полноценной работе. Кроме того, низкое качество топлива влияет на исправность самого клапана EGR. Со временем он начинает плохо работать, приносит с собой проблемы с другими устройствами машины. Большинство автовладельцев считает, что удаление клапана ЕГР поможет избежать этих проблем.Из-за дороговизны механизма и необходимости чистки всей системы чаще всего владельцы автомобиля сталкиваются с вопросом: «Глушить клапан ЕГР или нет». Если система работает исправно и не приносит никаких неудобств. Для продления срока ее службы используйте топливо хорошего качества, в целях профилактики проводите регулярно чистку выхлопной системы в целом. Если избежать отключения клапана EGR невозможно, то обратиться к специалистам автосервиса Лимард либо сделайте это самостоятельно.

Как заглушить клапан ЕГР

Если при рассмотрении вопроса глушить клапан ЕГР или нет, вы выбрали первый вариант, то стоит обратить внимание на несколько способов, чтобы справиться с этой задачей.
  1. Отключение клапана EGR помогает избавиться от ряда проблем. Для этого снимите клапан, затем вырежьте металлическую заглушку. Она блокирует прохождения газов для повторного сгорания.
  2. Если в вашем автомобиле клапан находится в закрытом положении в обесточенном состоянии, то вам достаточно всего лишь снять фишку его питания.Если после этих действий возникла ошибка, стоит воспользоваться другим способом отключения клапана EGR.
  3. При помощи изоленты прикрепите в разъем клапана резистор, блокирующий его.
Глушить клапан или нет - решать только владельцу транспорта. Для принятия такого решения стоит понимать его значимость. Халатное отношение может привести к большим проблемам с работой машины, в целом. После избавления от системы рециркуляции расход топлива вернется к нормальным показателям, мотор станет лучше, к нему будет работать загрязненный воздух, а также улучшатся все динамические характеристики.Единственный минус удаления клапана ЕГР - загрязнение окружающей среды. Клапан производит огромную пользу для экологии и установлен практически в каждом автомобиле. Это мощнейшее оружие по борьбе с загрязнением выхлопными газами. Специалисты автосервиса Лимард приглашают всех автолюбителей провести любые работы, связанное обслуживание и ремонтом автомобилей. Мы гарантируем высокое качество работы по демократичной стоимости.

Клапан ЕГР в автомобиле: что это и для чего он нужен | 101авто

ЕГР или EGR (Рециркуляция выхлопных газов - Рециркуляция Выхлопных Газов) по своему принципу работы обычный клапан, который управляется электронным блоком контроля двигателя (ЭБУ).Ещё можно встретить такое его обозначение - клапан рециркуляции отработанных газов, что тоже будет правильно. Стоить отметить, такая система есть и на бензиновых двигателях.

Содержание статьи:

Принцип работы клапана ЕГР

Рисунок 1: Принцип работы ЕГР клапана

Из рисунка 1 видно, как работает ЕГР: он перепускает часть отработанных газов назад во впускной коллектор, где они, смешиваясь с воздухом, как ингибитор - сниженная температура воспламенения топливной смеси. Но это происходит не всегда, при определенных режимах работы двигателя.

Клапан закрыт при:

    пуске двигателя;
    температура охлаждающей жидкости ниже +60;
    частота вращения коленвала ниже 1000 оборотов / мин. в течение более 20 сек .;
    вращает вращения коленвала выше 3200 оборотов / мин.
    количество всасываемого топлива больше 25 мг на ход поршня.

Он может иметь две системы привода заслонки, пневматическую и электрическую .На рисунке 2 видим клапан с пневматической системой привода заслонки. Работа пневматического клапана на основе срабатывании заслонки при низком давления. Степень разрежения, которая подаётся на сам клапан, контролирует уже электромагнитный клапан.

Клапан ЕГР в двигателях системы Евро 5

На двигателях с Евро 5 работает система рециркуляции отработанных газов низкого давления. У такой системы присутствует сажевый фильтр, после которого воздух охлаждается и подаётся во впускной канал перед турбонагнетателем. Таким образом выхлопные газы, очищенные от сажи (сажа может вывести из строя ЕГР), проходят через турбину, не понижая давление наддува.

Благодаря всем этим несложным системам выхлопные газы уменьшают температуру сгорания топлива в цилиндре, что снижает токсичность, а это является обязательным условием основного клапана ЕГР.

Рисунок 2: Клапан ЕГР с сажевым фильтром

Клапан ЕГР в двигателях системы Евро 4

В двигателях системы Евро 4 нет сажевого фильтра и вся сажа с парами масла попадает в воздушные каналы клапана и сам клапан.Таким образом эти вязкие вещества со временем накапливаются в нем, блокируют нормальную работу заслонки.

Забитый сажей ЕГР влияет на работу двигателя

Она теряет герметичность, газ из выхлопного коллектора беспрепятственно попадает в рабочую смесь, а это довольно значительно влияет на запуск холодного двигателя. Поэтому много водителей грешат на ЕГР, ищут мастеров, чтобы заглушить их.

Клапан ЕГР Евро 4

Все это, конечно, с практической точки зрения отлично, но тогда отрава в виде токсичных и опасных для человека газов бесконтрольно попадает во внешнее пространство.

Подытожив все вышесказанное, можно сделать вывод, что ЕГР (EGR) очень нужная деталь в автомобиле. При правильной её работе, двигатель не теряет мощность, но при этом становится намного экологичней. Единственное, что нужно делать - это вовремя менять этот клапан, тогда он вас не подведёт в пути, а ваше здоровье будет лучше!

Сейчас читают:

Источник

Баня

Что такое EGR и почему приходится его отключать?

13.03.2018

Для сжигания топлива в силовом агрегате любого транспортного средства необходимо наличие достаточного объема воздуха. Из атмосферы в двигатель поступает смесь на 78 процентов состоящая из азота и менее, чем на 22 процента из кислорода. Химический элемент азот обладает небольшой инертностью, способен вступать в реакцию с литием.

Разработчики силовых агрегатов стараются сделать КПД максимально высоким, для этого повышается температура смеси и давление внутри системы.Препятствующим фактором увеличения температуры является тепловая прочность смеси, а именно входящего в состав азота. При росте температуры инертного газа до 2 тысяч градусов происходит его окисление. Увеличение выбросов кислорода в атмосферу приводит к выбросу кислорода в окружающую среду. Установка системы рециркуляции выхлопных газов или EGR позволяет снизить объем оксидов азота в выхлопе дизельного автомобиля.

Основное назначение стандартного модуля EGR - уменьшение выбросов оксида азота в выхлопе транспортных средств.Для этой определенной части отработанных газов перенаправляется обратно во впускной коллектор. Такая технология работы снижения кислорода в составе горючей смесей. В результате обедненный состав выделяет меньше вредных веществ. Основное негативное последствие работы EGR - снижение мощности силового агрегата.

Для представителей автосервисов, а также специалистов в области экологии, отключение системы рециркуляции выхлопных газов является допустимым. При работе EGR действительно снижается объем выбросов оксидов азота, но появляются вредные составляющие выхлопа.

Если принимается решение - отключить EGR, сразу снижается сажи, углекислого и угарного газов, выбрасываемого в атмосферу. Силовой агрегат становится более экономичным. Увеличивается мощность и тяговое усилие. Двигатель работает без сбоев намного дольше, так как в цилиндры не попадают сажа и смола из выхлопа. Соответственно моторное масло перестает интенсивно окисляться, ресурс мотора возрастает.

Система рециркуляции отработанных газов на дизельных силовых агрегатах только для снижения количества оксида азота в выхлопе. Другая практическая ценности EGR не несет. Существует несколько вариантов исполнения модуля, при этом принцип работы оборудования остается неизменным. Система забирает некоторый объем отработанных газов и перенаправляет их обратно в камеру сгорания. Рециркуляция снижение температуры сгорания топливной смеси и уменьшение объема оксида азота.Установка EGR актуальна не только для дизельных, но и для бензиновых ДВС.

Разработка и внедрение системы рециркуляции выполнены в соответствии с требованиями экологов. Ранее на дизельных и бензиновых моторах EGR не устанавливались. Недостатком системы является ее ограниченный ресурс. Через некоторое время модуль перестает работать или работает с отклонениями. Альтернативой ремонту является отключение EGR и эксплуатация силового агрегата без снижения мощности.В исправном состоянии система изначально не работает на больших оборотах, а также при переходе мотора в аварийный режим. На программном уровне модуль управления перекрывает работу EGR.

Кроме роста содержания оксида азота в выхлопе других негативных последствий системы рециркуляции газов не существует. При этом двигатель работает надежно и без нареканий. Экологичность является важной составляющей современных автомобилей, отсутствие дорогостоящих признаков является важным критерием.

Причины поломки системы рециркуляции

Блок EGR устанавливается на автомобили в течение длительного времени. В наличии центрах давно имеется основной поломок системы рециркуляции. Основные дефекты - заклинивание клапана, поломка датчика положения, обрыв цепи актуатора, утечка или подсос выхлопных газов. Каждая неисправность имеет несколько причин возникновения.

Выход из строя EGR по причине заклинивания клапана

Образование большого количества сажи сопровождает практически любой процесс горения.Для бензиновых и дизельных моторов загрязняющие вещества оседают в клапане. Соответственно подвижность элемента нарушается. Со временем клапан заклинивает, работа системы в штатном режиме становится невозможной.

Заклинивание клапана возможно в закрытом и открытом положении. В первом случае сажа не поступает в силовой агрегат. Соответственно дорогостоящий ДВС ремонт владельцу не грозит. В случае ограничения ресурса силового агрегата сокращается, если вовремя не заблокировать EGR.В некоторых случаях в сервисных центрах программно закрывают клапан системы рециркуляции, хотя такой способ и не считается хорошим.

При открытом положении клапана остатки от процессов горения напрямую попадают в цилиндры силового агрегата. Такое положение является наиболее опасным для двигателя. В штатном положении на высоких оборотах и ​​при большой нагрузке заслонка также закрывается. При этом каких-либо негативных изменений в работе других систем при отключенном клапане EGR не наблюдается.

На силовых агрегатах разных марок и моделей заклинивание клапанов наиболее вероятной причиной выхода из строя EGR. Оборудование перестает функционировать в штатном режиме и негативно влияет на работу мотора. Основными факторами, влияющими на срок эксплуатации системы рециркуляции, являются:

  • Использование масла низкого качества и такого же топлива, особенно на транспортном средстве установлен дизельный силовой агрегат.

  • Отсутствие своевременного технического обслуживания также сказывается на качестве работы системы. Если на авто установлен забитый сажей и смолами фильтр, масло давно не менялось, система быстро выйдет из строя. Если EGR имеет качественную, проверенную конструкцию и своевременно обслуживается, его хватает на 150-180 тысяч километров пробега.

  • Еще одной причиной сбоев в работе EGR является дефект силового агрегата.Любая поломка, при которой увеличивается количество выхлопных газов и их состав, неизбежно влияет на срок эксплуатации системы рециркуляции.

Причина увеличенного износа EGR загрязненный воздухофильтр, недостаточная подача воздуха в камеру сгорания, протечки форсунки или неисправные поршневые кольца. Некоторые владельцы транспортных средств принимают решение устранить поломки EGR, при этом дефекты на силовом агрегате остаются.В таких ситуациях система рециркуляции в скором времени снова начинает сбоить.

Саморазрушение считается еще одной болезнью EGR. Система рециркуляции может выйти из строя в самый неожиданный момент. При росте температуры в камере сгорания одновременно увеличивается объем оксидов азота и снижается количество твердых частиц сажи. При направлении выхлопных газов на рециркуляцию снижается количество выбросов оксида азота, но и возрастает объем сажи.В определенный момент сажа забивает фильтрующий элемент и приводит к выходу из строя EGR.

Для разработчиков поиск оптимального баланса между двумя выхлопными газами является извечной проблемой. Инженерам требуется одновременно выполнить требования экологов и продлить срок эксплуатации силового агрегата. Очень часто интенсивная работа системы рециркуляции приводит к выходу оборудования из строя. Поэтому отключение клапана является одним из лучших вариантов.

К другим дефектам системы рециркуляции разрывы цепи актуатора и выход из строя датчика положения клапана. Заданное и фактическое положение рабочего не совпадают. До начала ремонта потребуется диагностика системы на профессиональном оборудовании. Еще одной поломкой считается проникновение внутрь воздуха. В таких ситуациях система проверяется на герметичность.

Методики устранения дефектов, указанных выше, сильно отличаются.Характер ремонта зависит от типа поломки, марки и модели силового агрегата. Для определения причины ошибки EGR необходимо провести диагностику на современном стенде. Устранить поломку можно путями разной степени эффективности.

Устранение поломок системы рециркуляции выхлопных газов

Для устранения поломки системы EGR используется несколько способов. Методы отличаются стоимостью работ и запчастей, которые из них считаются:

  • демонтаж вышедшего из строя клапана и установка на его место оригинальной детали;

  • аналогичные работы с использованием более доступных китайский запчастей или деталей других производителей;

  • снятие EGR с автомобиля, программная блокировка функции рециркуляции выхлопных газов;

  • программное закрытие клапана системы без демонтажа блока EGR.

Первый вариант является самым дорогим по расходам, но нужного эффекта не всегда удается добиться. Если система рециркуляции отработала меньше положенного, сначала необходимо найти и устранить поломку силового агрегата. В случае повторной замены EGR может потребоваться уже через несколько десятков тысяч километров пробега. Соответственно расходы на ремонт ощутимо вырастут. Использование китайских запчастей - это выбор владельца.В некоторых случаях действительно качественные детали, но чаще всего в скором времени ремонта EGR повторять.

Технология устранения дефекта путем снятия блока и блокировки функций программным способом. Действия с механическими узлами и программной требуют привлечения квалифицированных инженеров, использования современного оборудования.

В первую очередь через перекрытие движение отработанных газов.Для этого устанавливается специальная заглушка. Сделать это достаточно сложно, требуется опыт и знания. Не разрешено монтировать заглушки, выполненные из тонколистовой стали или паронита. Из-за высокой температуры выхлопных газов металл быстро прогорает, в некоторых случаях деградация происходит при первой поездке. Толщина заглушки должна быть не менее 2,5-3 мм, в качестве материала применяемая нержавеющая сталь.

Для того, чтобы заварить клапан и установить диффузор, не требуются специальные знания, опыт простого автомеханика для этого достаточно.Снятие клапана с охладителем требует больших усилий. Для модификаций клапана с собственным охладителем установить на впускной и выпускной клапаны специальные заглушки. Силовые агрегаты BMW серии М дорабатываются именно таким образом. Транспортные средства VW и BMW серии N комплектуются клапанами без автономного контура. Поэтому охлаждение закольцовывается другими способами.

Механическая часть двигателей разных марок и моделей в полной идентичности. Поэтому решений с отключением EGR не так много.На программном уровне могут встречаться различные ошибки. Вопрос с блокировкой системы рециркуляции решается индивидуально. Вариантов отключения EGR может быть несколько.

На программном уровне необходимо запретить открытие клапана EGR. Многие специалисты, давно работающие в данной сфере, знают места прошивок для редактирования на различных марках и моделях авто. При этом программном обеспечении начинает выдавать ошибки. Их исключение необходимо выполнить.

Основная сложность программной настройки заключается в потенциальном риске удаления лишних фрагментов кода. При недостаточной квалификации инженера можно сбросить систему управления, диагностика становится сложной и непредсказуемой. Устранение подобных проблем требует значительных временных и финансовых вложений.

При поломке система рециркуляции EGR уходит в аварийный режим. На программном уровне отключить функцию функции также требуется.Еще одной обязательной программной настройки является перекалибровка карт по воздуху. Распределение потоков изменить необходимо, если EGR отключается. Если данный вопрос не проработать, электронный блок управления функционирует со сбоями. Система не понимает, почему во входящем потоке много кислорода и нет отработанных газов. Соответственно качество работы мотора снижается.

Еще один способ отключения EGR - запрещение открытия клапана на программном уровне. Такой способ работает, но использовать его не всегда рекомендуется.Чаще всего такой воспользоваться, если физически добраться до EGR и заблокировать клапан сложно или невозможно без разборки мотора. В ситуации, когда зафиксировано заклинивание клапана, заблокировать его также не удастся программным способом. Приходится разбирать блок и устранять поломки механическими средствами.

Программное отключение EGR не всегда имеет должный эффект. Инженер не может быть на 100 процентов, что клапан перекрыт. Если остается даже небольшой открытый канал, сажа и другие элементы попадают в цилиндры.Также внутрь системы поступает неучтенный воздух. Оптимальный вариант отключения системы - выполнение операций на программном и механическом уровне в комплексе.

Когда требуется отключать EGR

Для многих собственников автомобилей с системой рециркуляции выхлопных газов вопрос по отключению EGR возникает неожиданно. При этом сроки посещения автосервиса не всегда понятны, как автомобиль функционирует, хоть и не должным образом.

Если автомобиль проходит регулярное техническое обслуживание, ресурс клапана EGR составляет не менее 150 тысяч километров пробега. В соответствии с общедоступной статистикой, в сервисные центры по причине выхода из строя EGR обращается больше владельцев дизельных транспортных средств. Соотношение к бензиновым моторам на уровне 80 к 20 процентам. При сгорании дизельного топлива выделяется намного больше сажи, поэтому система рециркуляции забивается быстрее.

Собственники любых транспортных средств контроля за состоянием расходных материалов, использовать качественные фильтры, топливо и масла.В любом случае износа узлов и элементов автомобиля неизбежен, поэтому проводить комплексную диагностику двигателя также необходимо. Если в работе EGR зафиксированы проблемы, следует проверить состояние мотора в первую очередь. Замена изношенной форсунки является частым решением проблемы с работой системы рециркуляции. Если обнаружены недостатки в функционировании цилиндропоршневой группы, менять кольца необязательно. Проще и дешевле заглушить EGR.

Любой, даже минимальный дефект цилиндропоршневой группы приводит к проблемам в работе EGR.Каждый раз ремонтировать двигатель накладно и необязательно. При этом восстановление системы рециркуляции даст только временный эффект. Поэтому отключение EGR в большинстве случаев считается лучшим примером.

Появление индикации на панели приборов в форме индикатора «Check Engine», переход системы в аварийный режим не обязательно является свидетельством поломки EGR. В таких ситуациях необходимо провести комплексную диагностику двигателя, определить причины снижения тяговых характеристик, динамики, увеличения дымности и расхода горючей смеси.

Зачем отключить EGR у автомобиля, как заглушить клапан ЕГР

Устройство системы ЕГР

Специальный клапан, который отслеживает и контролирует количество выхлопных газов по сути является главным элементомгом. Также важными компонентами являются датчики, снимающие показатели давления во впускном коллекторе, а также фиксирующие расход воздуха. Тип работы ЕГР зависит от типа двигателя: на бензине или на дизеле. Например на дизелях клапан начнёт открывать уже на холостом ходу.

Зачем отключают EGR?

Бытует мнение, что деактивация этого устройства прибавляет мощность двигателю. На самом деле отключение EGR дает следующие эффекты:

  • двигатель становиться более чистым;
  • устраняются некоторые программные ошибки;
  • незначительно снижается расход топлива.

Особенно актуально отключение системы, если клапан вышел из строя. Намного экономичнее просто снять эту бесполезную железяку, чем заказывать и устанавливать новую. Машина, как мы уже, прекрасно будет ездить и без него.

Вторая причина по которой имеет смысл в отключении этой системы - это пробег более 100000 километров. Причина в том, что деятельность клапана имеет серьёзный побочный эффект: очень много продуктов горения, возвращаемые клапаном в двигатель, оседает на клапанах двигателя в виде смол. Это приводит к тому, что диаметр сечения впускного коллектора сокращается и уже это в свою очередь вызывает падение мощности двигателя.Причём чем больше пробег, тем сильнее проявляются эти симптомы.

Владельцам автомобилей с установленными турбонагнетателями отключение ЕГР также актуально, потому что позволяет устранить такой эффект как турбояма.

Как происходит отключение?

Несмотря на то, что эта деталь бесполезна, она очень плотно программно вшита в электронный блок управления. Поэтому просто снять и выкинуть её не получится: ЭБУ будет выдавать ошибку и переводить двигатель в аварийный режим.Эксплуатировать в такой ситуации автомобиль не получится. Тоже самое происходит, когда EGR просто выходит из строя.

Для полноценного отключения клапана требуется правильно перепрошить блок управления.

После удаления клапана ЕГР довольно таки быстро из строя выйдет катализатор, который также необходимо будет отключить.

Предлагаем Вам также ознакомиться с другими статьями от компании CrazyCar.

Что такое система рециркуляции отработавших газов в автомобиле?

Содержание статьи

Современные экологические требования заставляют автопроизводителей заниматься ограничением токсичности выбросов при выхлопе.Для этого предназначается и система рециркуляции отработавших газов (EGR), снижающая концентрацию окисления азота путем их поступления во впускной коллектор.

Если топливо автомобиля сгорает при высоких температурах, то образуются оксиды азота - исключительно токсичные вещества. Возвращение части выхлопных газов в цилиндры через впускной коллектор дает возможность понизить температуру, при которой сгорает топливо, уменьшая количество оксидов азота в выхлопе.

При этом мощность двигателя практически не падает, а расход топлива даже несколько снижается.Системы рециркуляции отработанных газов используются на всех типах автомобильных двигателей, составляют только турбированные бензиновые моторы. На разных двигателях применяют конструкции:

  • с высоким давлением;
  • с низким давлением;
  • варианты комбинированного типа.

Основной элемент из этих систем - клапан рециркуляции отработанных газов, перенаправляющий поток выхлопа непосредственно во впуск. Любое нарушение в его работе приводит к неполадкам в работе двигателя.

Системы высокого давления

Система рециркуляции высокого давления используется на дизелях, соответствующих нормативам Евро 4 с содержанием оксидов азота, не превышающим 0,25 г / км. При этом клапан системы рециркуляции направляет определенную часть выхлопа назад во впускной коллектор. Он бывает с пневматическим или электроприводом.

Принцип работы системы основывается на том, что клапан ОГ (отработанных газов) за счет разрежения возникшего во впускном коллекторе бензиновых двигателей или созданного при помощи вакуумного насоса у дизелей регулирует подачу выхлопных газов во впускной коллектор. Давление во впуске регулируется дроссельной заслонкой, при ее закрытии давление снижается и рециркуляция происходит активнее. При этом поток отработанных газов, попадающих на компрессор, уменьшается, снижая давление на нем.

Процесс рециркуляции контролирует электронным боком управления, который перемещает дроссельную заслонку, заставляя срабатывать клапан отработанных газов. Положение дросселя контролируется потенциометром. Иногда воздух, входящий во впускной коллектор, охлаждается дополнительным радиатором, что позволяет дополнительно снизить температуру в камерах сгорания для концентрации оксидов азота.Этой же системой охлаждается и рециркуляционный клапан.

Системы низкого давления

Двигатели, соответствующие нормам Евро 5 с нормативом по оксидам азота 0,18 г / км, оснащаются системами рециркуляции выхлопа с низким давлением. В них отвод выхлопных газов происходит за сажевым фильтром. При этом рециркуляция выхлопных газов выполняется после охлаждения в небольшом радиаторе, они проходят через клапан, регулируемый поток, а впуск осуществляется непосредственно перед турбиной дизельных двигателей или впускной коллектор на бензиновых.

Реализуются за фильтром, во впускной коллектор не попадают сажевые частицы, а температура газа понижается. В конечном итоге в выхлопе становится намного меньше окисей азота. При этом через нагнетатель проходят все выхлопные газы, поэтому давление, а значит, эффективность ее работы не снижается.

Рециркуляция регулируется ЭБУ двигателя через дроссельную заслонку, непосредственно клапана с выпускной заслонкой. Все они имеют электропривод, контролируемый потенциометром.Величина их открытия определяется ЭБУ с учетом наполнения блока цилиндров топливом, давления наддува и других параметров работы двигателя.

Комбинированная система

В современной системе двигателя по стандарту Евро 6 с концентрацией оксидов азота, не превышающей 0,08 г / км, используется комбинированная система рециркуляции. В таких двигателя применены обе технологии с высоким и низким давлением.

Главной остается система низкого давления, применяемая на двигательх Евро 5.Но в предельных режимах работы подключается система высокого давления, через которую выхлоп подается во впускной коллектор. При этом система высокого давления не оборудована дополнительным охладителем, температура газов регулируется за счет интенсивности ее работы.

Признаки проблемной EGR

Главным элементом системы является клапан ERG, регулирующий поток выхлопных газов, направленный в выхлопной коллектор. К основным признакам, сигнализирующим о поломке системы относят:

  1. Понижение мощности двигателя при нестабильности холостого хода, поток черного дыма при нажатии на акселератор на дизелях, повышение расхода топлива означает, что забит клапан ЕГР.
  2. Уменьшение приемистости автомобиля мощности при нажатии на газ и понижение говорит о том, что клапан ERG заклинил в открытом положении.
  3. При нестабильности оборотов, повышении дымности выхлопа, изменении мощности (в некоторых случаях она может повышаться), детонации топлива, появлении клапана на приборной панели индикатора CHECK необходимо диагностировать состояние ЕГР, так как именно он является причиной возникновения проблем.

Почему не работает рециркуляции отработанных газов?

Существует несколько причин возникновения системы рециркуляции выхлопа:

  1. Использование неочищенного топлива низкого качества.Нагар, который образуетcя от некачественного топлива портит клапан ERG уже через 20 тыс. км пробега.
  2. Неправильно настроенная система зажигания тоже образует излишний нагар с теми же последствиями.
  3. Попадание масла в выхлопные газы из-за износа поршневой, маслосъемных колпачков, других проблем с двигателем.
  4. Неисправности в электронике, сбой в работе ЭБУ.
  5. Превышение допустимого уровня масла в двигателе или износ топливных форсунок.
  6. Износ клапана, который нужно менять или чистить после пробега 60-80 тысяч километров.

Ремонт или замена клапана

В большинстве машин клапан рециркуляции картерных газов находится в левой части двигателя или на перегородке под капотом.

Снятие, обратная установка и чистка клапана EGR от нагара не вызывают никаких проблем. Чтобы проверить клапан EGR, его надо снять и подключить при помощи обычных проводов к аккумулятору автомобиля через разъем. Если при этом раздается щелчок, клапан работает, после этого требуется ацетоном или другим растворителем, убрать его нагар.При выполнении требований правил:

  • на резьбовое соединение клапана наносится высокотемпературный герметик;
  • обязательно требуется новая прокладка, даже если старая с виду осталась целой;
  • в инструкции к авто найти момент затяжного усилия резьбового соединения, чтобы избежать протечки;
  • проверить правильность подключения и целостность подводных трубок.

Заглушка клапана ЕГР

Если клапан или датчик EGR выходит из строя, многие автовладельцы предпочитают просто заглушить или обойти систему рециркуляции.Это оправдано только на старых моторах, выпущенных до 2000 года. В них достаточно просто отключить разъем клапана, если при этом загорается индикатор ПРОВЕРЬТЕ, чтобы дополнительно заглушить вакуумные трубки. В таких моторах, в результате износа часто возникают выхлопные газы, которые возвращаются во впускном коллекторе при работающей системе рециркуляции, усиливают образование нагара, и чистка ЕГР не улучшает ситуацию. Недостаток отключения - повышение расхода топлива за счет того, что двигатель плохо нагревается и быстро остывает, превышение достигает до 25%, особенно в дизелях.Непосредственно заглушка осуществляется специальной пластиной, которую устанавливают на клапан.

Если автомобиль оборудован сажевым фильтром с катализатором, этот процесс осложняется. Клапан EGR в авто - это неотъемлемая часть рабочей системы двигателя, которая занимается с другими элементами. Поэтому, чтобы заглушить его, требуется перепрограммировать ЭБУ автомобиля, это лучше сделать на специализированном СТО. Но при этом нужно знать, что после перепрошивки перегретые выхлопные газы идут через катализатор, поэтому он быстрее выходит из строя, а его замена стоит очень дорого.Поэтому клапан ЕГР лучше заменить, если его отключение не требуется для повышения динамики двигателя.
